隨著MBSE領域工程技術服務的全面開花，新的業務帶來了新的挑戰，必然會誕生出新的技術研發方向。傳統的系統工程和基于模型的系統工程往往需要漫長的研發周期，而市場需求變化日新月異，對MBSE的研發周期和效率提出了新的要求，我們需要能夠以更少的時間制造出功能更強大且缺陷更少的產品。針對MBSE的敏捷設計，快速實現產品研制，安托搭建了初步工程技術原型，探索敏捷系統工程的技術方向。
在前兩期的內容中，已經介紹了初步工程技術原型的技術路線和場景，本期將對完整的原型進行介紹。在 MBSE聯合仿真再探索（二）中已經對原型進行了場景介紹（詳細信息可點擊文字查看），原型場景框架如下圖所示：
圖1 原型場景框架
一、原型環境配置
Windows10系統；
CATIA Magic System of Systems Architecture 2021x Refresh2；
Dymola 2021x；
FlightGear 2020.3；
大疆RoboMaster TT。
二、原型背景
產品研制過程中的系統仿真主要存在兩種方式：一是設計工具的邏輯仿真，驗證功能分解，一種是設計工具的指標傳輸給仿真工具，仿真工具進行指標仿真驗證。
安托的工程技術原型將這兩種方式有機結合，在設計工具執行功能仿真的過程中，同步進行指標驗證，兩者實時通訊，實現在設計工具端控制執行仿真過程。同時在執行的過程中加入了虛擬無人機和真實無人機，他們接收相同的控制指令，觀察執行結果并分析來校準虛擬無人機，提高虛擬無人機的置信度，進而達到以虛優實的目標。
三、原型過程

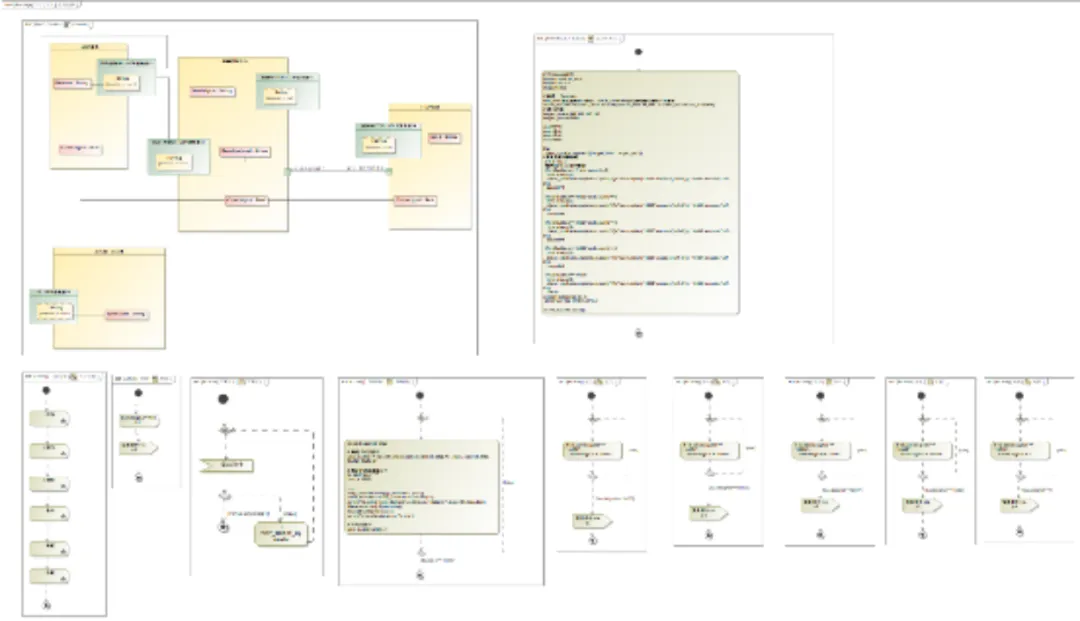

在控制中心（CATIA Magic構建）構建無人機任務過程，應用安托開發的通信插件，在任務執行過程中同時將控制指令發送給虛擬無人機（Dymola構建）和真實無人機，虛擬無人機和真實無人機指令執行完成后會反饋給控制中心；
虛擬無人機模型（Dymola構建）如圖3所示，接收控制指令和發送運動信息由通信接口模型（Dymola構建）向控制中心和視景軟件（FlightGear）傳遞，如圖4所示；

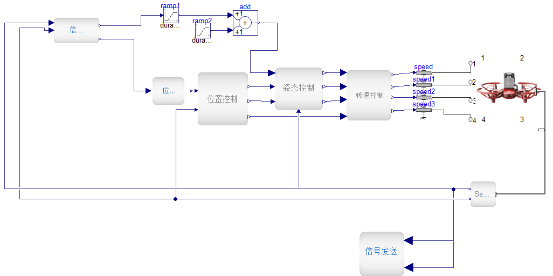

圖3 虛擬無人機

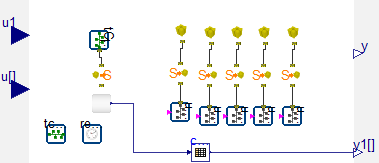

圖4 通信接口模型
最終由視景軟件接收虛擬無人機的任務過程進行可視化展示，包含無人機的位置、速度和角度信息，接收代碼如圖5所示；

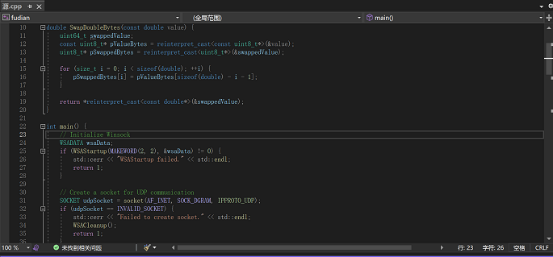

圖5 視景軟件接收代碼
并與真實無人機進行比對，根據比對結果調整虛擬無人機的模型數據，進而達到虛實無人機運行一致。
四、原型關鍵技術成果
安托在工程技術原型中的關鍵技術成果如下：
· 系統設計工具（CATIA Magic）與外部異構軟件通訊插件開發，適用TCP和UDP通信協議，也可拓展至其它通用通信協議；
· 系統仿真工具（Dymola）與外部通信的通信接口模型構建，可直接復用于類似場景的通信模型；
· 形成了系統設計工具與系統仿真工具聯合仿真的解決方案和初始案例，可直接復用于需求閉環驗證、多方案權衡等產品研制實際場景；
· 敏捷設計思路在MBSE領域的初次驗證，為后續aMBSE的真正工程實踐落地奠定基礎
五、原型成果展示
通過工程技術原型的研究，安托系統工程團隊驗證了虛實結合的產品快速設計與仿真初步構想，下一步將對敏捷系統工程進行更深入研究，探索系統工程更便捷、更快速、更準確的應用方法，實現aMBSE的工程落地，讓客戶在應用MBSE的過程中安心托付，智造未來
