CAE仿真已經成為產品研發中必不可少的手段和工具，多學科多層級的仿真貫穿產品全生命周期：

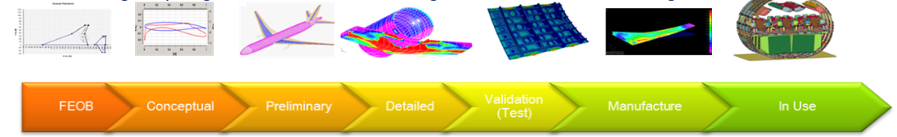

圖1仿真應用貫穿產品的全生命周期

• 業務前端：仿真用于預測解決方案、捕獲商業機會

• 概念設計：仿真用于系統級建模與系統性能模擬

• 詳細設計：仿真用于零部件結構、流體、電磁信號等專業性能分析，輔助設計迭代

• 試驗測試：仿真與試驗數據比對驗證仿真準確性

• 生產制造：回彈、注塑、增材制造及裝配仿真驗證設計的可制造性或輔助工藝改進

仿真在產品研發中的重要性不可忽視，它不僅可以加速設計過程、提高產品品質，還可以降低產品研發成本和風險，為企業帶來持續的市場競爭優勢。

隨著仿真活動的開展，數據大量積累，仿真業務涉及的人員日漸增多，對數據和流程進行有效管理，同時在人員之間建立有效的協作，就顯得日益關鍵和迫切。隨著企業產品研發創新中仿真的應用實踐逐漸增長，企業仿真業務中一些共性的問題也暴露出來。

• 數據分散與管理不規范：企業內部的仿真數據分散在不同的仿真工程師個人手中，缺乏統一的歸檔管理，導致查詢效率和數據復用率低，同時也增加了數據丟失的風險。

• 協同工作記錄不完整：仿真需求常常通過口頭傳達，使得協同工作的內容難以追溯。缺乏有效的記錄和溝通方式，導致難以跟蹤和追溯需求輸入、產品數據、仿真過程以及仿真結果等關聯信息。

• 仿真軟件的碎片化：企業使用的仿真軟件多而雜，不同軟件之間的信息數據接口未打通。工程師需要手動進行數據模型轉換，缺乏自動化手段來提高效率和準確性。

• 缺乏統一的標準和流程模板：當前的仿真執行過程依賴于個人經驗，缺少統一的標準和固定的流程模板。這使得仿真結果的可復現性和準確性受到了一定的影響。

為解決企業在仿真業務中的痛點，SPDM解決方案應運而生。

SPDM類軟件通常具有以下幾個關鍵功能和特點：

SPDM是一種綜合的信息管理系統，致力于解決仿真過程和數據管理中的各種挑戰。通過有效的SPDM系統的應用，企業能夠更好地管理和利用仿真數據，提高工作效率和決策質量，推動產品設計和研發的創新和進步。

在幫助某高科技電子產品制造企業數字化研發轉型過程中，安托作為達索系統鉑金合作伙伴，助力客戶成功應用了基于達索系統3DEXPERIENCE平臺的SPDM解決方案。某高科技電子產品制造企業仿真業務部門在轉型前的業務現狀具有如下特點：

• 業務輸入不規范，設計輸入不滿足仿真要求；業務流轉依賴線下數據，設計模型更新不能通知到仿真人員

• 數據分散在工程師各自手中，沒有統一歸檔，難以查詢、共享、重用

• 有一定的仿真知識、自動化方法積累，但未能形成固化的模板，沒有普及

• 仿真工具軟件雜而散，工具間數據傳遞依靠手工，效率低

• 對多方案仿真優化、結果分析缺乏有效手段

下面，本文將結合此次實施案例，從仿真的數據管理、軟件集成、流程固化、業務協同等方面探討數字化技術如何助力研發部門規范仿真業務，實現產品價值。

通過建立規范的數據歸檔和管理體系，企業能夠更好地保護和利用仿真數據，提升設計效率、降低成本并改善決策質量。在當前產品設計競爭激烈的環境中，有效的仿真數據管理將成為企業取得創新突破和市場成功的關鍵因素之一。

3DEXPERIENCE平臺提供完善的產品數據管理功能，對企業仿真數據管理能力有以下幾個方面的明顯提升。

通過對產品仿真數據進行統一的歸檔管理，可以確保數據的安全性和完整性。設計師可以輕松地對需要的數據進行查詢，提高了查詢效率和數據的可用性。

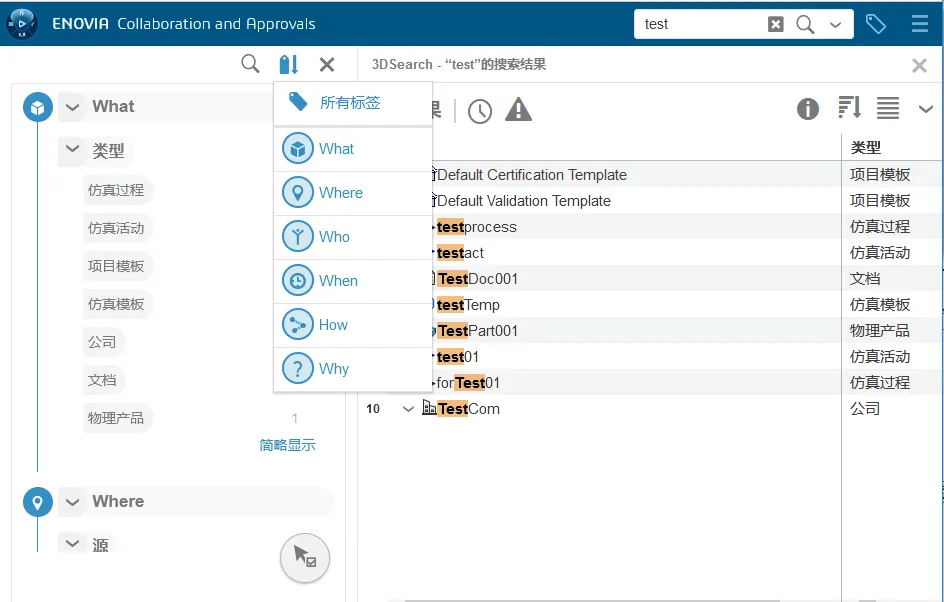

圖2平臺數據檢索

同時，仿真數據存儲在平臺服務器而非個人計算機中，合理的數據歸檔和管理也能夠減少數據丟失的風險，保護了企業的知識資產。

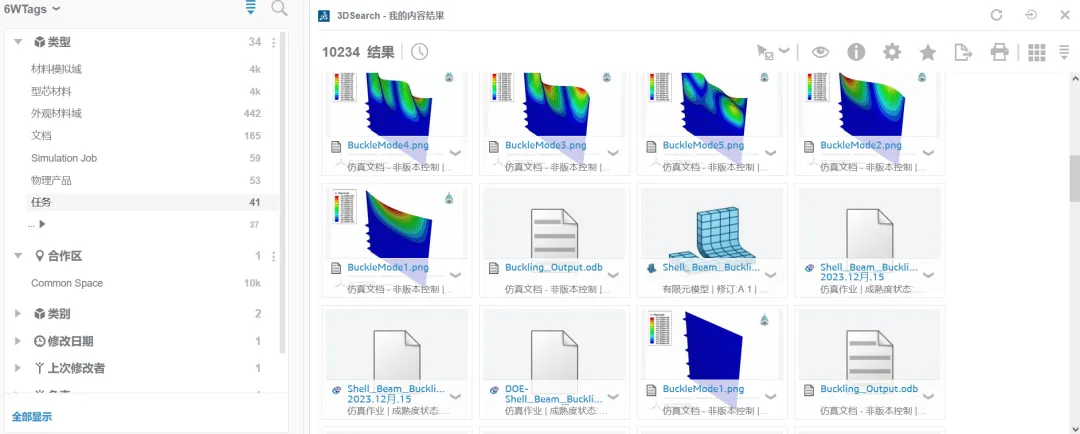

圖3產品仿真數據在線分類歸檔

仿真數據的歸檔管理可以促進數據的共享和復用。不同設計項目之間可能存在著一些相似性和重疊性的需求和數據，通過良好的數據管理，設計師可以快速找到相關的仿真數據，并重新利用之前的數據，從而降低了重復建模和測試的成本和時間。

仿真數據管理有助于確保數據的準確性和一致性。設計師可以追溯和核查數據的來源和變更記錄，從而對數據進行可靠的分析和評估。這樣，基于準確的數據，設計師可以做出更加準確和可靠的決策，提高產品的性能和質量。

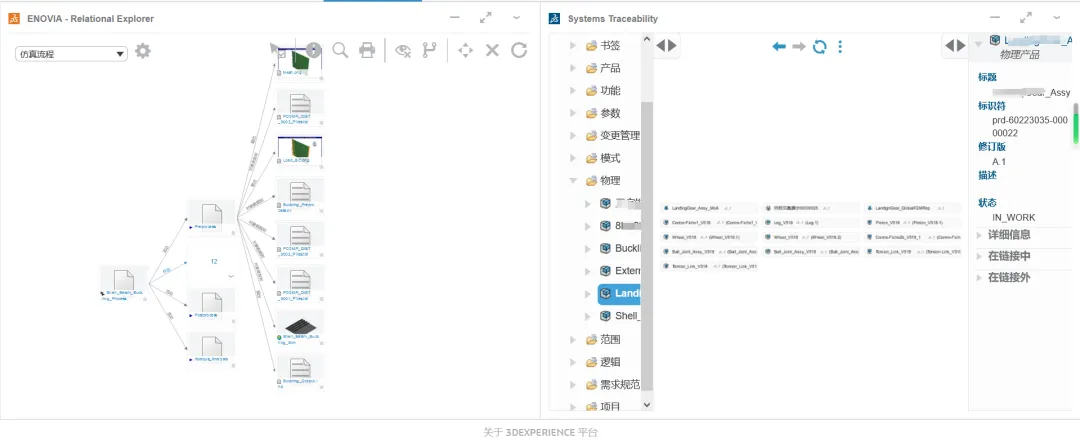

圖4產品數據關系追溯

傳統仿真模型數據體積較大，一般都需要在專門的后處理軟件中從仿真結果生成模型的應力、位移等云圖結果。3DEXPEPIENCE平臺支持將仿真模型數據輕量化處理，生成能夠在網頁直接展示的云圖模型，且支持在網頁中對模型進行平移、旋轉及縮放操作。通過瀏覽器可隨時隨地查看企業所有仿真模型，使仿真數據不再“沉重”。

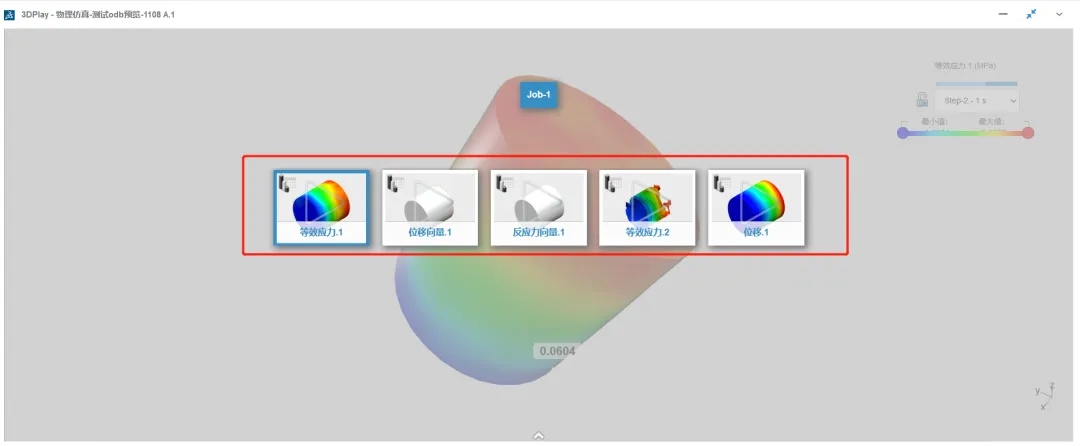

圖5輕量化仿真模型支持網頁查看

良好的數據管理有助于知識的積累和創新的交流。通過對仿真數據的歸檔和共享，設計師可以積累大量的經驗和知識，形成企業內部的豐富知識庫，從而為下一次的設計提供寶貴的參考和借鑒。同時，數據的共享與交流也促進了團隊之間的協作和創新，推動了整個企業的技術進步和競爭力的提升。

仿真軟件集成是指將不同的仿真軟件整合到一個平臺或系統中，實現數據和模型的無縫傳輸和共享。這樣做的目的是提高仿真工作的效率和準確性，實現以下幾個方面的好處：

集成不同的仿真軟件，可以實現數據的互通和轉換。不同仿真軟件之間的數據格式和模型結構可能存在差異，通過集成到平臺，可以實現數據的自動轉換和傳輸，避免人工干預引入的錯誤，提高數據的一致性和準確性。

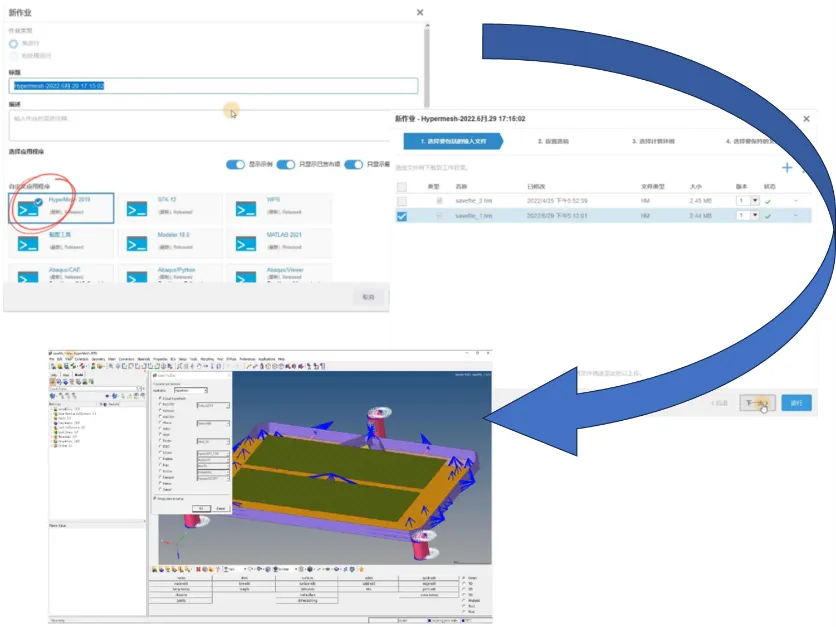

圖6集成到3DEXPERIENCE平臺的仿真軟件和數據

集成仿真軟件使得模型的共享和重用變得更加便捷。不同的仿真軟件可能有不同的建模方法和工具，通過集成平臺，可以方便地將不同軟件中的模型進行共享和重用，避免重復建模的浪費，提高工作效率。

在產品設計中，往往需要考慮多個物理場的相互作用。通過集成不同的仿真軟件，可以實現多物理場的耦合分析，例如結構與流體、電磁與熱傳導等，從而更加真實地模擬產品在不同工況下的行為，提供全面的信息支持。

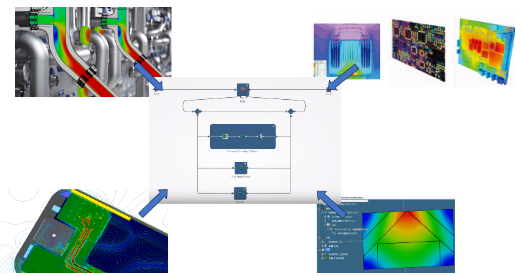

圖7以流程串聯多物理場仿真

通過集成不同的仿真軟件到一個統一平臺，可以實現對仿真軟件的集中管理。統一管理和維護仿真軟件，提高使用的便捷性和效率。3DEXPERIENCE平臺不僅集成了達索系統SIMULIA品牌下的Abaqus、CST、XFlow等各學科仿真軟件，也支持用戶通過配置將第三方仿真軟件集成到流程中，是集技術與工作流于一體的同一平臺，助力企業形成內部的開放體系。

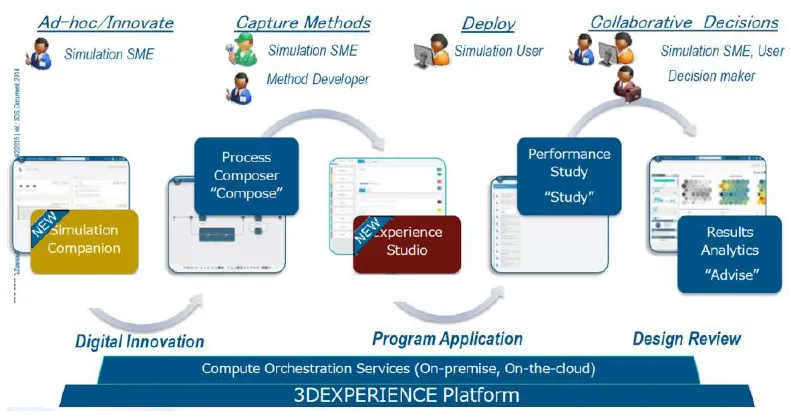

圖8技術與工作流同一平臺

仿真流程模板化是指將常用的仿真工作流程和步驟進行抽象和整理，形成一套標準的流程模板。通過模板化，可以提高仿真工作的效率和一致性，實現以下幾個方面的好處：

通過制定和使用流程模板，可以規范仿真工作的步驟和順序，避免遺漏和混亂。工作人員可以按照模板進行仿真工作，提高工作效率和準確性。3DEXPERIENCE平臺支持用戶自定義網頁UI，將仿真流程中的參數、文件提取到網頁中，通過自定義界面規范流程操作的輸入輸出數據。

仿真結果的可復現性對于評估產品性能和進行優化非常重要。通過使用流程模板，可以確保仿真工作的一致性，從而提高仿真結果的復現性和可靠性。

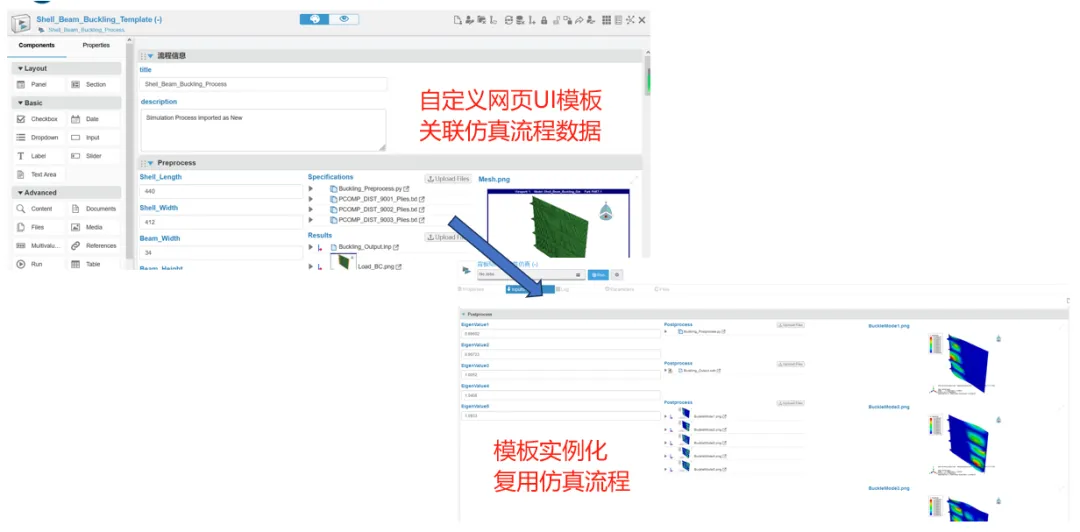

圖9仿真流程模板制作與復用

流程模板可以記錄和積累工程師的經驗和知識，成為寶貴的資產。通過分享和交流流程模板，可以促進團隊之間的合作與學習，提升整個企業的技術水平。

基于流程模板，可以實現仿真工作的自動化和智能化。通過智能化的工具和算法，可以自動完成某些繁瑣的仿真工作，提高工程師的工作效率。自動化流程配合可復用的參數化模型和DOE算法可快速衍生產品多方案設計和仿真結果，在3DEXPERIENCE平臺專業的分析工具中進行方案比較，支持研發人員進行最佳方案決策。

圖10產品設計方案決策支持

在SPDM解決方案中，通常會提供一系列預定義的仿真流程模板，涵蓋了常見的仿真任務和工作流程。企業可以根據自身需求進行定制和擴展，以適應特定的產品設計和研發流程。通過使用流程模板，企業能夠更加規范地進行仿真工作，提高工作效率和結果的可信度，為產品決策提供更可靠的依據。

SPDM解決方案中通過在線任務方式進行協同管理，通過3DEXPERIENCE協同工作平臺實現對仿真工作的任務分配、狀態跟蹤和協同編輯等功能。具體而言，它包括以下幾個方面的特點和好處：

3DEXPERIENCE平臺通過在線表單創建和分配仿真任務，平臺可以將需要進行的仿真任務分配給相關的工程師或團隊，并實時跟蹤任務狀態。這有助于有效組織和記錄協同工作內容，提高工作規范性和項目的可控性。

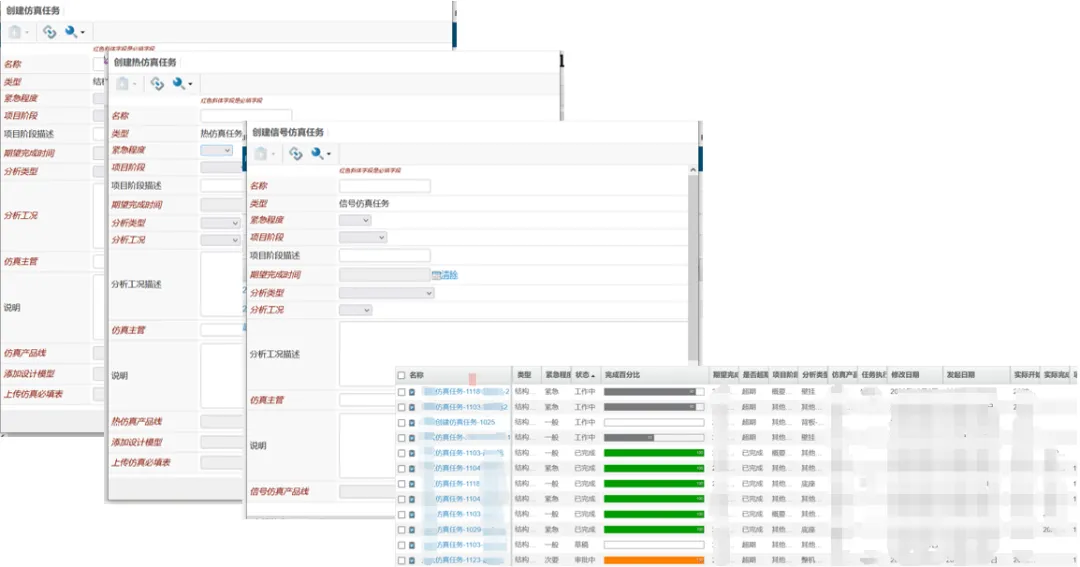

圖11任務表單

平臺可以支持任務的審核流程及在線審批，確保仿真工作的合規性和準確性。相關人員可以在平臺上進行審核和討論，并留下相關的記錄和意見，方便后續追溯和審查。

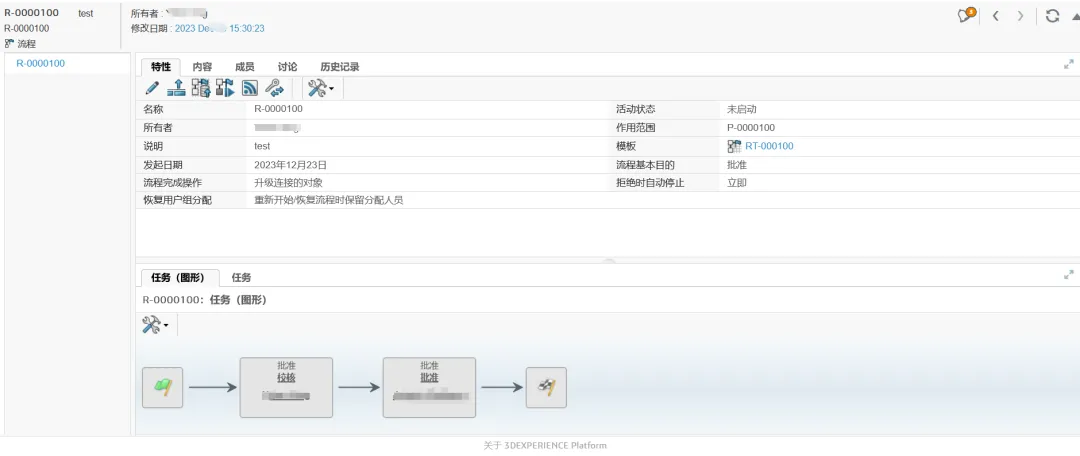

圖12協同任務審批

平臺允許用戶跟蹤任務的進度和完成情況，并生成相應的報告和圖表。這有助于團隊和管理層了解當前的仿真工作狀態，提供決策的依據。

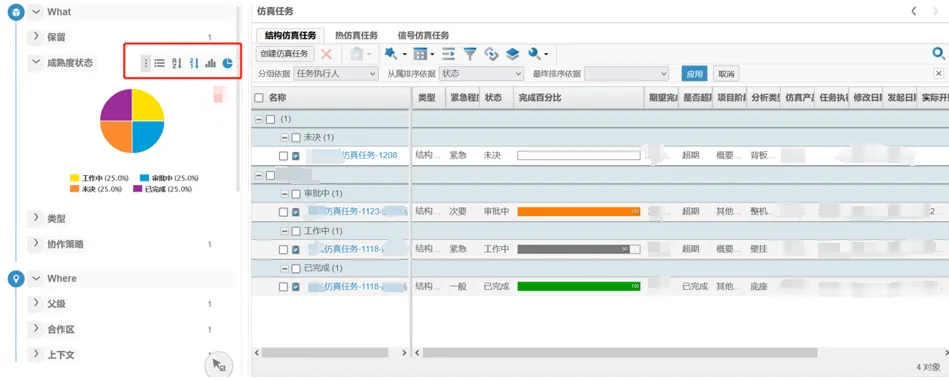

圖13任務進度在線統計

通過在線任務方式的協同管理，在SPDM解決方案中實現了對仿真工作的協同、跟蹤和管理，提高了團隊之間的協作效率、減少了溝通誤差，確保了仿真工作的順利進行。同時，協同管理模塊也為企業提供了集成化的任務管理和知識共享平臺，促進企業內部團隊的協作和創新，加快產品研發的速度和質量。

借助3DEXPERIENCE平臺SPDM解決方案，某高科技電子產品制造企業仿真部門能夠有效提升相關工作的工作效率，規范仿真流程操作；結合參數化建模和仿真能力，實現了多方案自動生成及對比分析的能力；針對特定仿真工況形成的高度自動化仿真流程，對仿真工作提效達到30%。

數字化平臺可以提供統一而便捷的數據管理系統，確保仿真數據的歸檔和高效查詢。通過版本控制和權限管理等功能，保證數據的完整性和安全性；同時，通過數據歸檔和查詢的便利性，設計人員可以追溯和核查數據的來源和變更記錄，從而對數據進行準確的分析和評估，為決策提供科學依據。

SPDM解決方案通過提供標準化的流程模板，規范和固化了仿真工作的步驟和順序。這有助于提高工作的規范性和一致性，從而提升仿真結果的可復現性和準確性。設計人員可以按照預定義的流程模板進行工作，避免了流程混亂和信息缺失的問題，提高了工作的效率和質量。此外，SPDM解決方案還提供了協同工作和團隊合作的功能。不同部門和團隊可以共享仿真數據、模型和結果，并進行實時協同編輯和討論。這有助于促進跨團隊的知識共享和創新交流，提高團隊的協作效率和決策的準確性。

綜上所述，數字化平臺和SPDM解決方案等IT技術可以幫助企業更好地解決仿真業務管理痛點，充分利用仿真的潛力，提高產品設計的準確性和效率，為企業帶來了更高效、規范和創新的仿真工作流程，為產品設計和研發提供了強大的支持，實現產品價值最大化并最終增強企業的競爭力。
