達索3DE平臺助力大裝配模型優化設置

2025-07-17 09:36:53

01 大裝配模型概述

通常我們將會影響系統性能的、難以可視化以及影響生產力的裝配模型定義為大裝配模型。在面對大裝配模型時，往往面臨以下的挑戰：

系統性能問題：加載組件時間長；軟件白屏、崩潰；執行設計功能反應緩慢；
可視化問題：顯示質量差；在3D模型中查找零件困難；在裝配過程中響應緩慢；
管理具有挑戰性問題：查找零件困難；項目狀態更新緩慢；數據訪問受限/組織困難。

02 3D體驗平臺的解決方案

當前工業軟件中能夠打開一定數量級的大裝配模型的軟件并不多，以下基于達索的3D體驗平臺介紹面對大裝配模型打開的一些建議：

面對系統性能差問題：用于內存優化的智能 PLM 分析工具；最佳實踐：緩存設置、可視化和顯示性能設置、系統設置等。
面對可視化問題：3D縮略圖；產品查找器；導航體驗：漸進式加載；3D視圖過濾工具。
面對管理問題：3D搜索-6W標簽；ENOVIA書簽等。

3D視圖過濾

面對不同的使用模式，3D體驗平臺中的CATIA提供了3種幾何圖形的可視化模型設置：

導航/探索模型：3D縮略圖模式，對應裝配中的結構節點，3D 索引服務器返回基于終端節點的裝配組件的動態視圖。3D縮略圖的特點：輕量級表示；很少的三角形可以獲得逼真的形狀；打開精確的 CATIA 幾何體之前進行預覽。
可視/開放模型：CGR模型，它是一種輕量級的細分幾何體，其中僅將終端節點存儲在數據庫中以便快速加載。CGR模型的特點：內存占用比3D縮略圖大3倍；需要更多時間加載；更高的精度并包括線框定義。
創造/編輯模型：CATIA模型可編輯模式，按需加載精確的非細分幾何體；編輯模式的特點：從數據庫加載的精確形狀；最高精度為 0.001 毫米；根據需要加載精確的模型表示以進行編輯。

03 大裝配模型打開流程

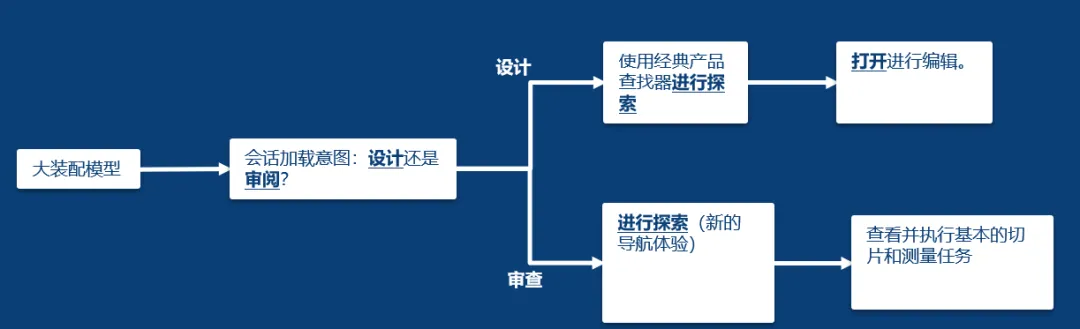

當我們需要在工作中打開大裝配模型時，我們需要判斷我們這次打開大裝配模型的意圖，是設計模型還是審查模型？

設計模型，可以通過搜索、書簽文件夾的形式找到對應的設計模型打開。

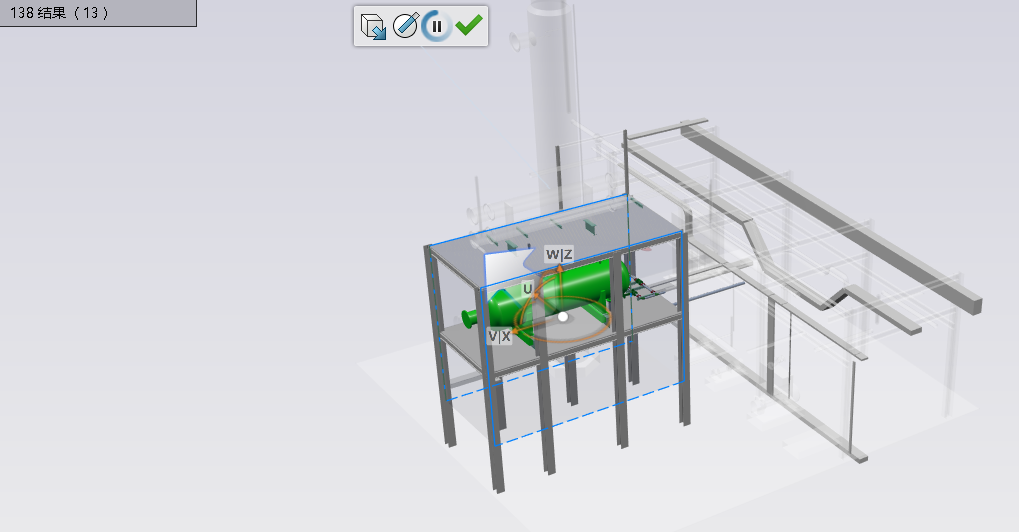

審查模型，那可以先在瀏覽的情況下打開模型，通過對縮略圖下的模型進行查找、過濾后在打開模型。

3.1 使用經典產品探索器進行探索

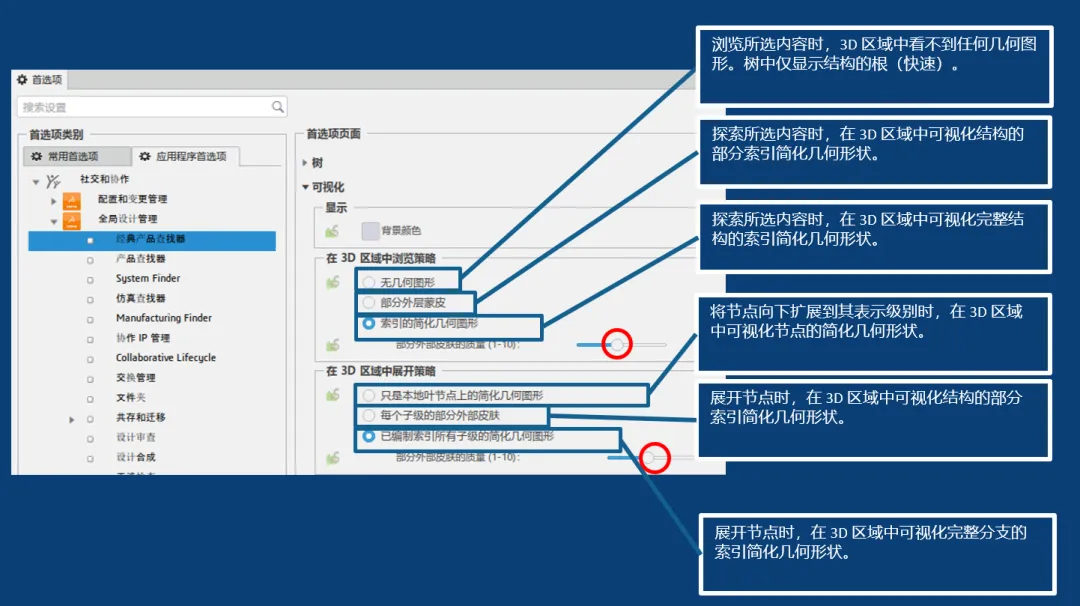

經典產品探索包含以下幾方面的內容：導航對象結構、過濾內容以及在設計上下文中打開內容；導航對象結構（3D 縮略圖）；訪問和管理有關樹實體的信息；打開所需的內容（過濾、擴展等）進行更新。該模式還需要對CATIA進行相關的設置調整，設置選型的內容解釋如下：

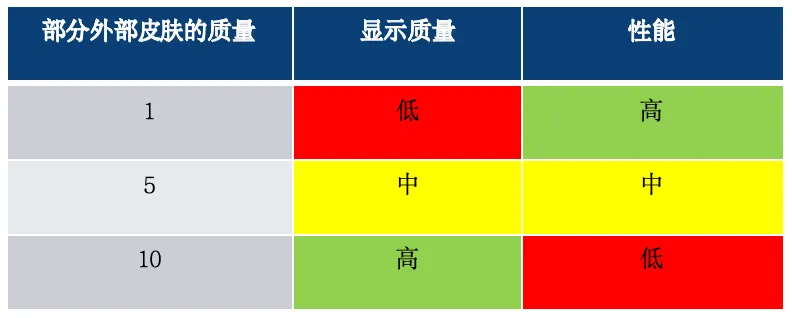

其中，部分外皮的質量數值設置如下：

備注：建議使用部分外殼（設備抽殼）并調整大數據（150K + 對象）的質量，因為索引簡化幾何體會使用更多內存。

3.2 使用產品搜索器探索（全新導航體驗）

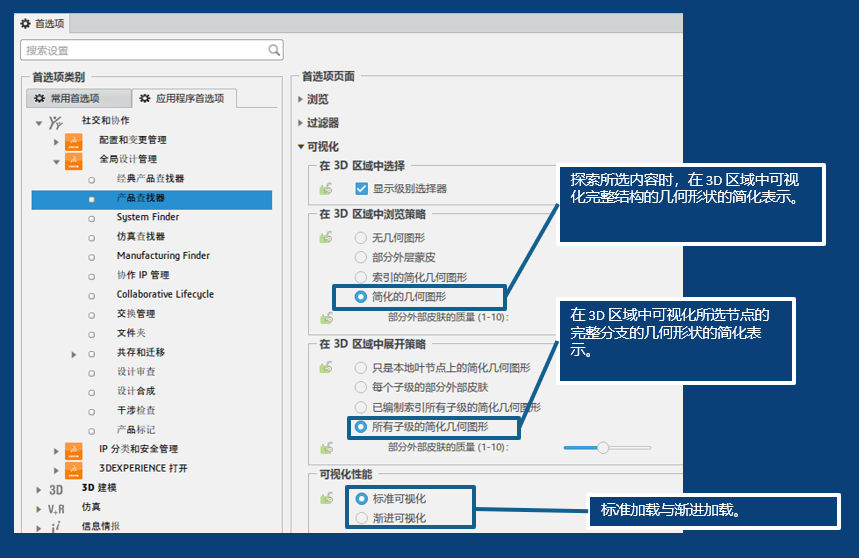

新的導航體驗包含以下幾方面的內容：這個概念類似于產品搜索應用程序，普通的產品搜索有一些差異；支持多根；標準加載與漸進加載；僅用于審閱，不適用于創作。該模式還需要對CATIA進行相關的設置調整，設置選型的內容解釋如下：

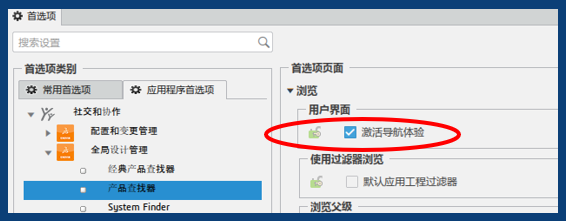

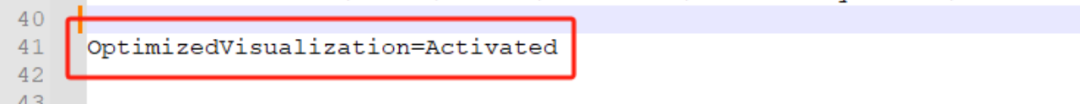

設置該選型內容需要激活以下設置項：

備注：不建議對大型結構使用簡化的幾何形狀。

3.3 其他首選項設置

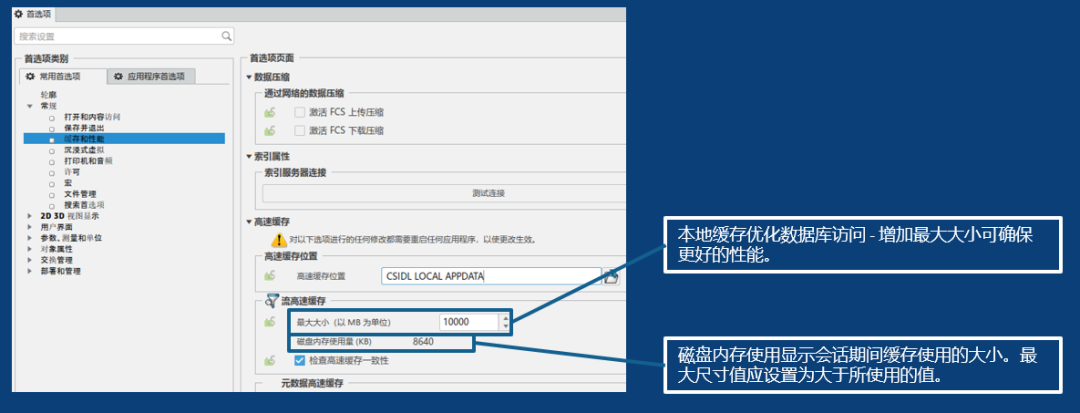

3.3.1 緩存設置

CATIA默認使用緩存模型打開模型。

3.3.2 3D精度設置

當處于“編輯”模式下時，精度選項用于控制曲面的網格?！熬W(wǎng)格”表示幾何圖形的曲面使用三角形來構建。將會計算出一個三角形，以便描述所有點的相鄰關系。設置固定弦高值（從 0.01 到 10），以計算所有對象的網格。

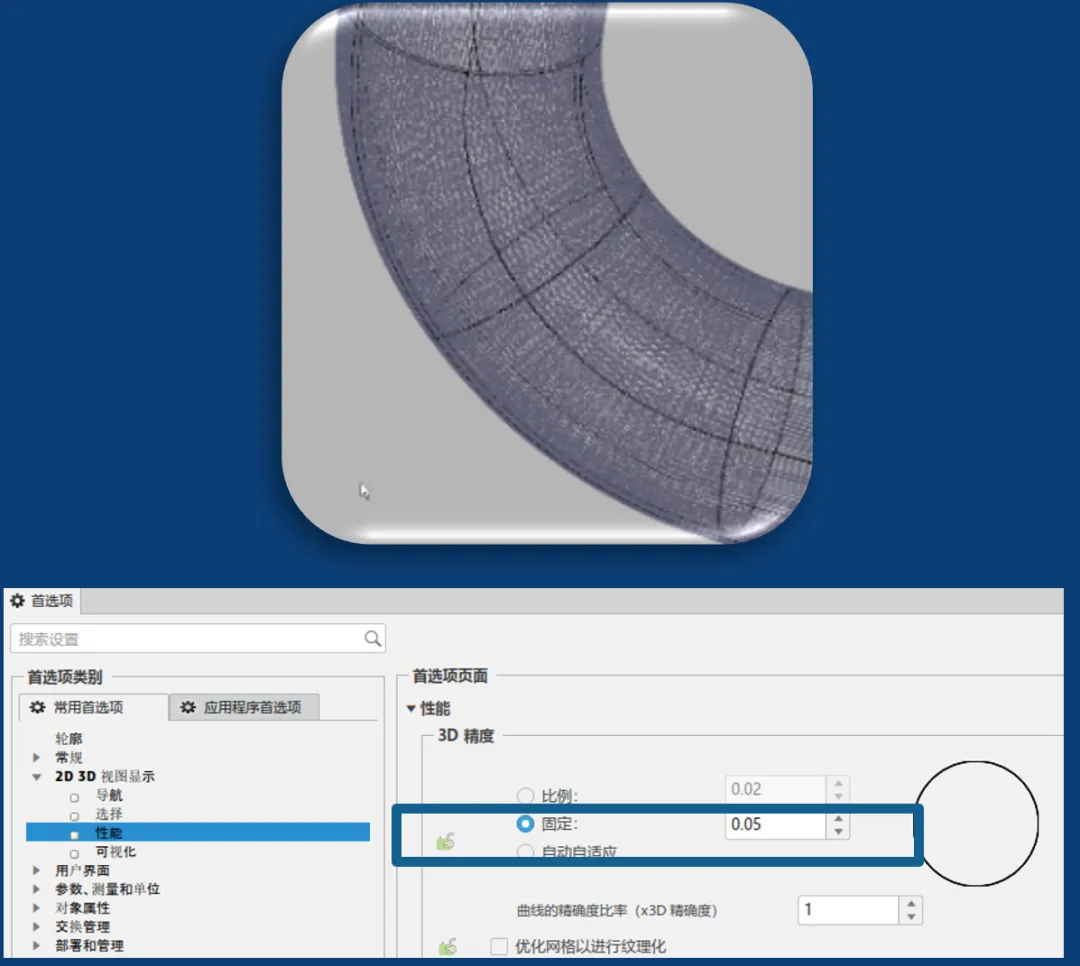

3D精度固定值0.05

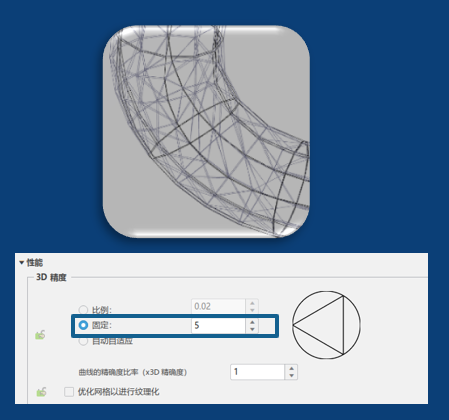

3D精度固定值5

3.3.3 視覺質量設置

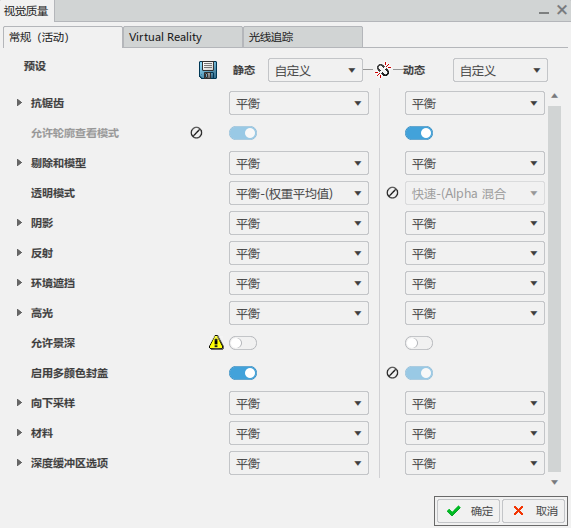

視覺質量設置通過預定義值或自定義可視化參數修改渲染性能和視覺質量?！翱焖佟蹦Ｊ教峁┳罴褜崟r性能；“超高”模式提供最佳視覺質量結果；“超高”模式是“實時渲染”的一個很好的設置?！办o態”意味著與對象沒有交互?！皠討B(tài)”意味著通過例如操縱器、旋轉、縮放或動畫來修改視點。

理想情況下，應使用“靜態”渲染模式的增強視覺質量設置，以及“動態”渲染模式的“快速”設置。“取消鏈接”可為“靜態”或“動態”會話選擇不同的視覺質量設置。預設的“虛擬現實”針對沉浸式用例進行了優化。

3.3.3.1 抗鋸齒設置

抗鋸齒設置允許指定的形式進行內部渲染數，以創建抗鋸齒效果。防鋸齒會讓粗糙邊線變得平滑，通過考慮理想邊線與鄰近像素的重疊程度來實現更高分辨率的外觀。

圖像在內部渲染，并且使用的分辨率高于屏上分辨率。將僅繪制幾何圖形一次，并且對于 CPU 限制對象，這對性能有非常積極的影響。相反，對于 GPU 限制對象，性能增益則非常小。通過使用此技術，可以將屏幕上的每個指定像素劃分為“n”個子像素：子像素越多，效果越好。

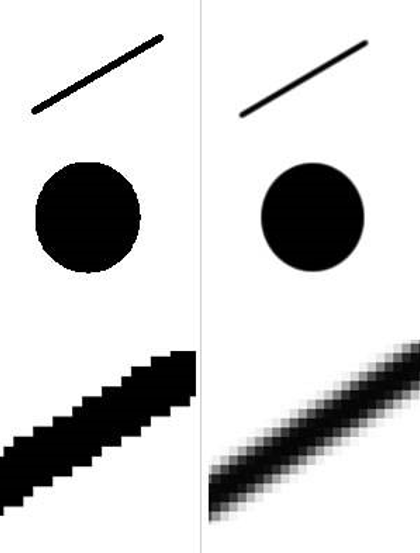

不同設置模式下線條的顯示效果

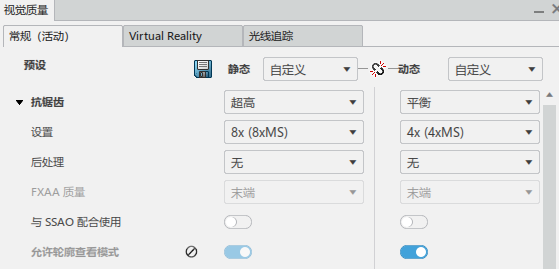

抗鋸齒設置選項圖

3.3.3.2 剔除和模型設置

最小對象尺寸（以像素為單位）技術用于定義要在幾何圖形中顯示或隱藏的對象的尺寸（以像素為單位）。設置較高的值可以快速移動大型零件；設置較低的值會顯示更多詳細信息。

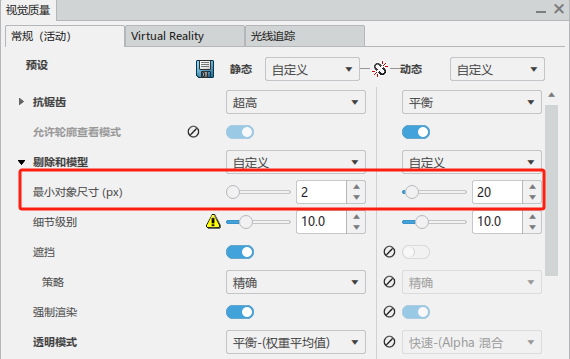

最小尺寸對象選型圖

3.3.3.3 細節級別設置（LOD）

細節級別（LOD）根據用戶的距離調整對象的多邊形表示。這個想法是，并不總是需要查看幾何中的高級細節，因為某些對象距離足夠遠，使得細節變得毫無意義。設置較高的值以刪除細節；設置較低的值以查看所有詳細信息。

對象在觀察者附近，在屏幕上占據大量像素。需要精確 LOD 才能獲得良好的渲染效果。對象遠離觀察者。僅使用幾個像素，粗糙的細節級別足以渲染對象。

近處觀察LOD精度示意圖

遠處觀察LOD精度示意圖

3.3.4 診斷工具

3.3.4.1 三角形數量

三角形計數（c:triangles count），此命令對加載模型的所有三角形進行計數。無論用戶的設置如何，都會進行三角形計數（屏幕外部的元素都會被計數）。該工具可以很好地了解所打開的模型。

2.3.4.2 測試視覺表現

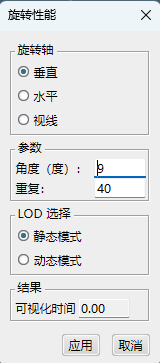

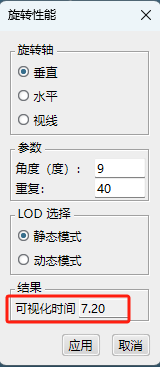

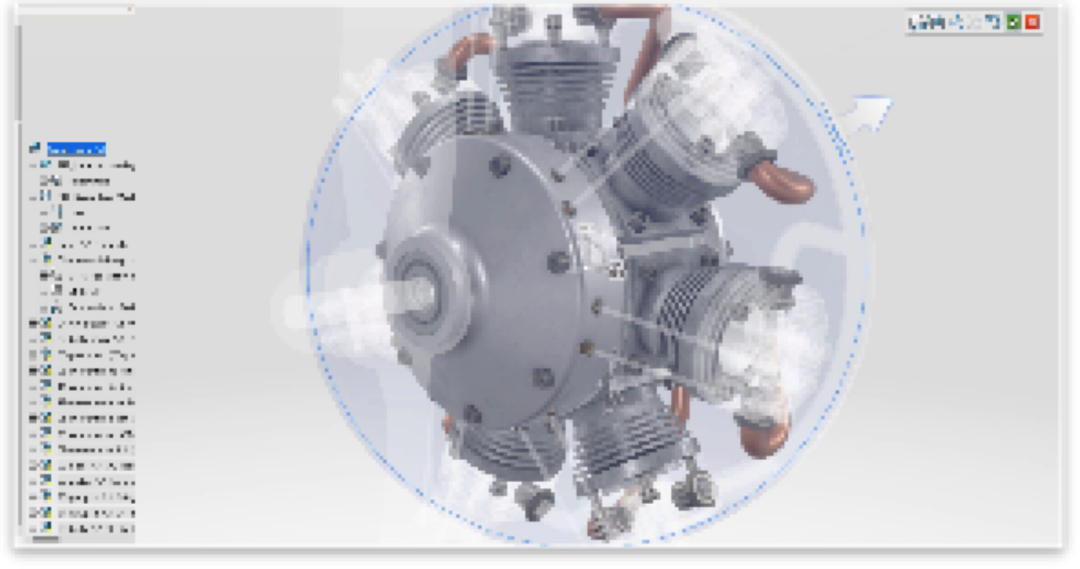

測試視覺性能（c:testvisuperfodraw）。該工具有助于查看視覺設置的影響。該工具可以根據設置的參數協助快速找到與電腦性能相比的最佳視覺質量設置。該工具旋轉加載的模型并以毫秒為單位給出結果。高分意味著表現不佳，低分意味著表現良好。
