設計表是一種包含參數值類型的文檔，利用外部值驅動CATIA文件的參數，具有以下優點：

• 提供預定義的組件配置

• 易于修改尺寸

• 僅創建組件的實際配置

• 使用數學關系鏈接無法表達的參數值

例如：我們繼續以這個輪轂?zāi)Ｐ蜑槔?，將輪輞尺寸Rim_Size、輪輞寬度Rim_Width以及輪轂的材質Material的參數用一個設計表來驅動，配置Configuraiotn是對應于設計表中的一行的一組參數值，當更改配置時，三個參數會同時更新。

圖3. 齒輪設計表

部件系列是一個對象，允許以簡單友好的方式生成和管理一系列借助設計表從常規參數定義派生的物理零件或裝配體參考，并且每個元素的常規參數定義均不同。生成操作可按需執行，并且通過目錄應用程序?qū)⑾盗性靥峁┙o最終用戶。產品表類似于設計表的思路，設計表和產品表之間的主要區別為：使用產品表可以處理產品，而使用設計表只能處理零件。

部件家族應用程序用于：

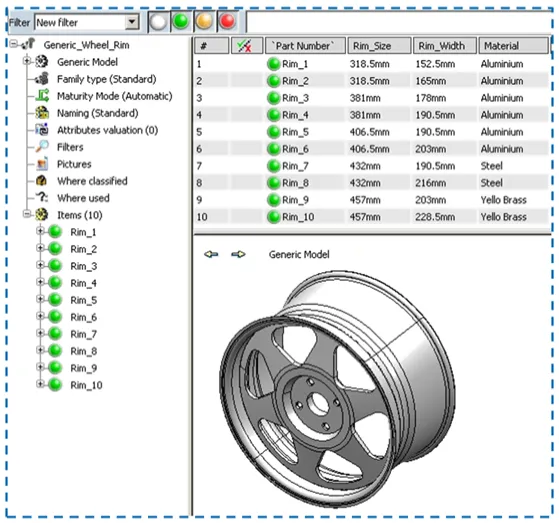

圖4. 部件家族

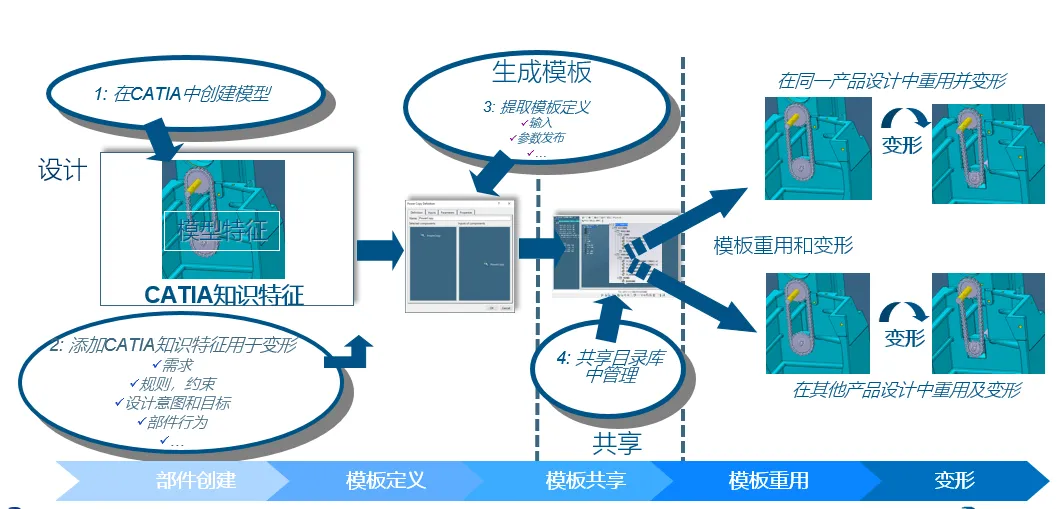

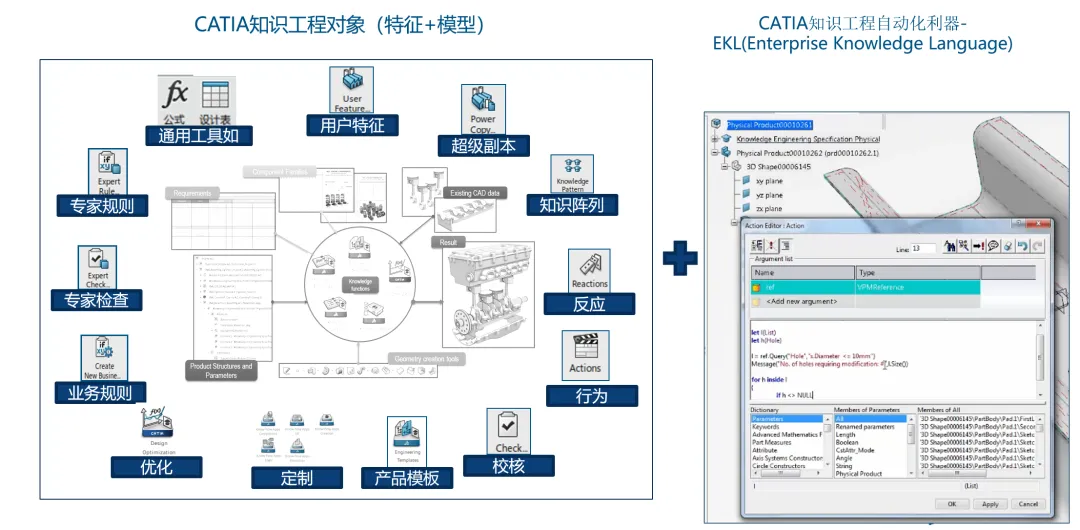

工程模板用于定義可重用和變形的零件和裝配模板，實現產品及的知識重用和變形，模板中不僅僅是幾何，還包含規則，檢查，參數，關系，設計表等所有知識工程對象。

CATIA特征模板包括超級副本和用戶特征，大多數的CATIA設計角色支持特征模板定義和重用功能，方便應用。

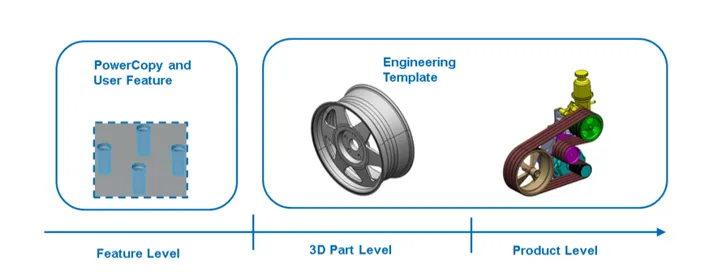

圖5. 特征模板以及工程模板

超級副本是在 3D 形狀展示節點內工作的模板。從特征的集合中（幾何圖形、字面、公式、約束等），可以創建您自己的特征集合。結果是零件設計特征或形狀設計特征，可以在其他 3D 形狀展示的設計中重復使用。

用戶特征是在 3D 形狀展示節點內工作的模板，非常類似超級副本。像超級副本一樣，從特征的集合中（幾何圖形、字面、公式、約束等），可以創建您自己的特征。結果是零件設計特征或外形設計特征，可以在其他零件的設計中重新使用。

圖6. 用戶特征和超級副本的創建界面

用戶特征和超級副本之間的主要區別，實例化時所用的機制不同：

圖7. 用戶特征和超級副本的區別

特征模板以及工程模板的應用，可以幫助企業對已有設計知識的高度重用和快速變型設計，也體現了企業數字化設計能力的水平。

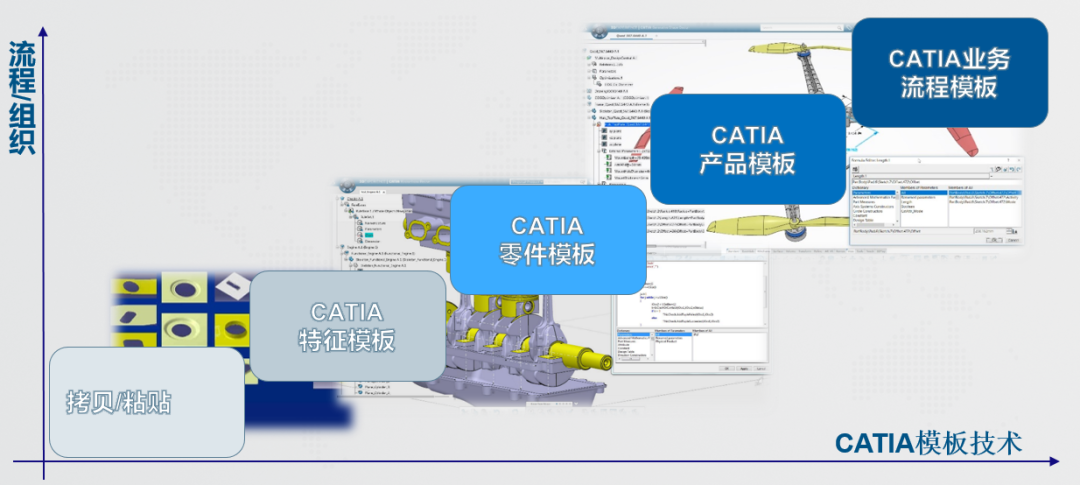

圖8. CATIA模板技術的應用層級
