隨著MBSE在國內工程應用的深入，打通架構設計和系統仿真的數據傳遞，進而完整實現基于需求分析、架構設計和仿真驗證的MBSE全流程系統設計，保持產品數據連續性已經成為亟待解決的問題，安托總結頭部客戶的服務經驗，結合領域前沿技術，搭建了聯合仿真原型任務場景，并推出MBSE聯合仿真系列內容，歡迎大家討論和交流。
在上期 MBSE聯合仿真初體驗（一）（點擊文字查看上期內容）已經介紹了系統架構設計工具和系統仿真工具進行實時仿真的技術路線和示例場景，本期我們會結合原型任務場景，選取聯合仿真中最為重要的設計（Catia Magic）和仿真（Dymola）的實時聯合仿真，進行詳細展示。
01任務場景概述
某裝備研究院無人機戰場偵察聯合仿真：模擬無人機從戰備起飛、發現目標、執行攻擊到安全返航的偵察攻擊過程，為了確保驗證的有效性和準確性，虛擬無人機與真實無人機同時執行任務，虛實結合對比，不斷提高虛擬無人機的仿真精度，在達到一定的精度后，可以利用虛擬無人機單獨開展仿真驗證，進而形成數字孿生體，利用虛擬驗證進行系統行為預測和優化，減少物理樣機試驗次數或取而代之（降低成本），本次探索僅進行控制中心和虛擬無人機的聯合仿真。

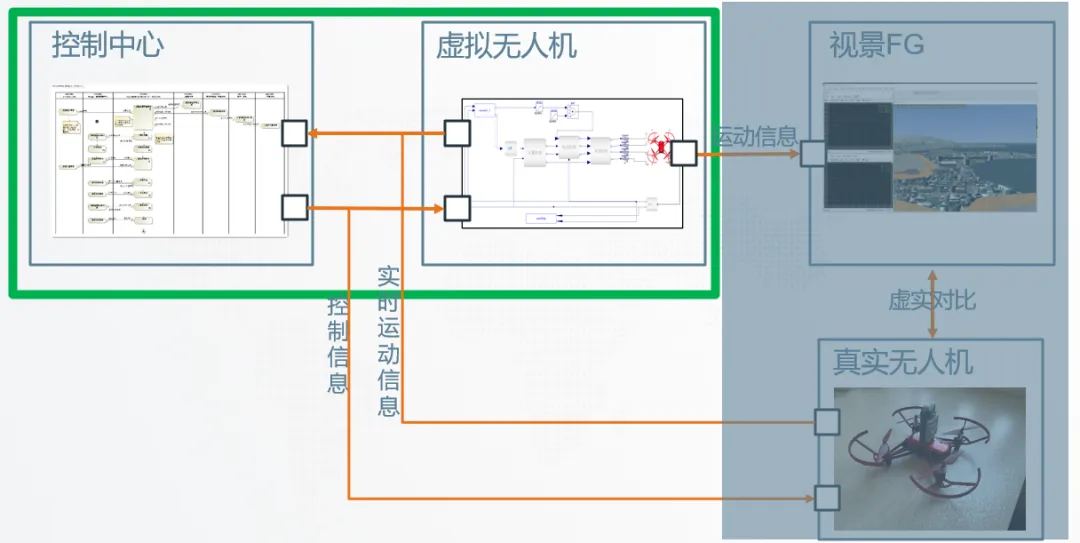

02任務場景框架（綠色為本次任務部分）

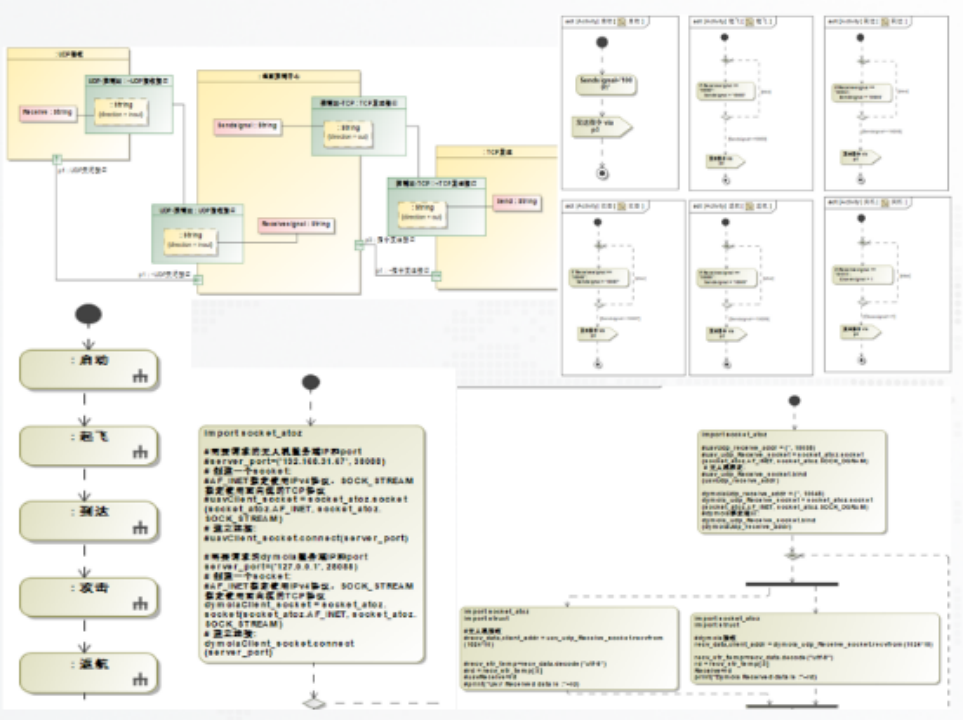

控制中心總體框架：

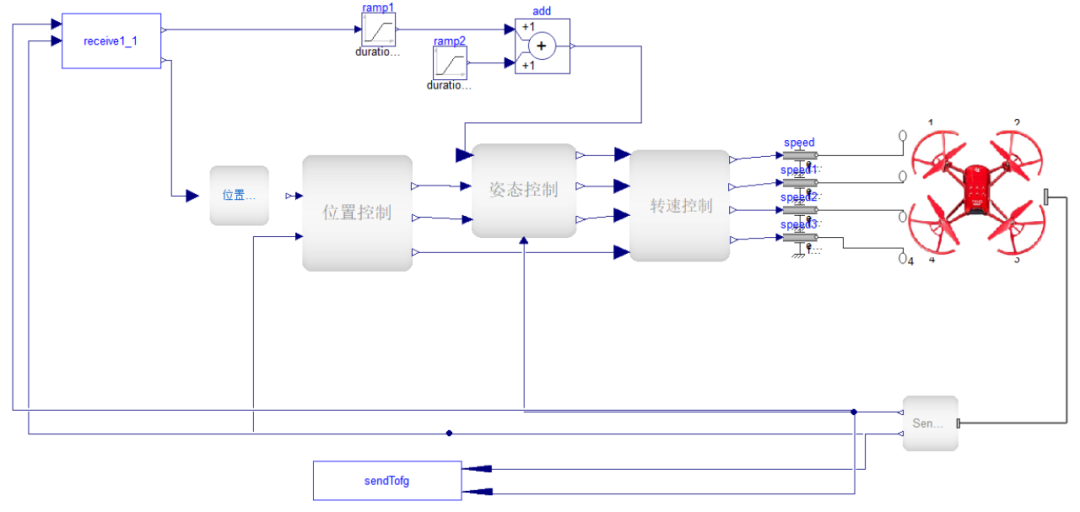

虛擬無人機總體框架：
03運行環境配置
Windows10系統；
CATIA Magic System of Systems Architecture 2021x Refresh2；
Dymola 2021x
FlightGear 2020.3
RoboMaster TT
04任務場景描述
? 控制中心按照飛行過程進行指令發送，采用TCP通信協議發送；
? 無人機收到指令后，執行指令內容，執行完成后以UDP協議發送對應指令到控制中心，等待下次指令；
? 控制中心收到無人機返回的指令后發送下一個指令，往復循環，直至任務結束；
05任務過程及結果展示
任務執行過程如下：
可以看到虛擬無人機按照控制中心的指令完成了整個任務過程，具備了虛實對比的虛擬條件。
