為了更好地滿足設計師和工程師的需求，CATIA的知識工程模塊，通過建立和管理產品設計知識庫，實現知識的復用和共享，提高設計效率和質量，為用戶提供了更高效、更智能的設計體驗。
圖1. 基于知識工程的設計
安托在知識工程領域積累了大量的經驗和實施成果。本期開始，我們將為大家陸續介紹CATIA知識工程知識以及應用案例，希望可以給大家?guī)硪恍┰谠O(shè)計思路和方法的啟發，一起探索創新的智能未來。

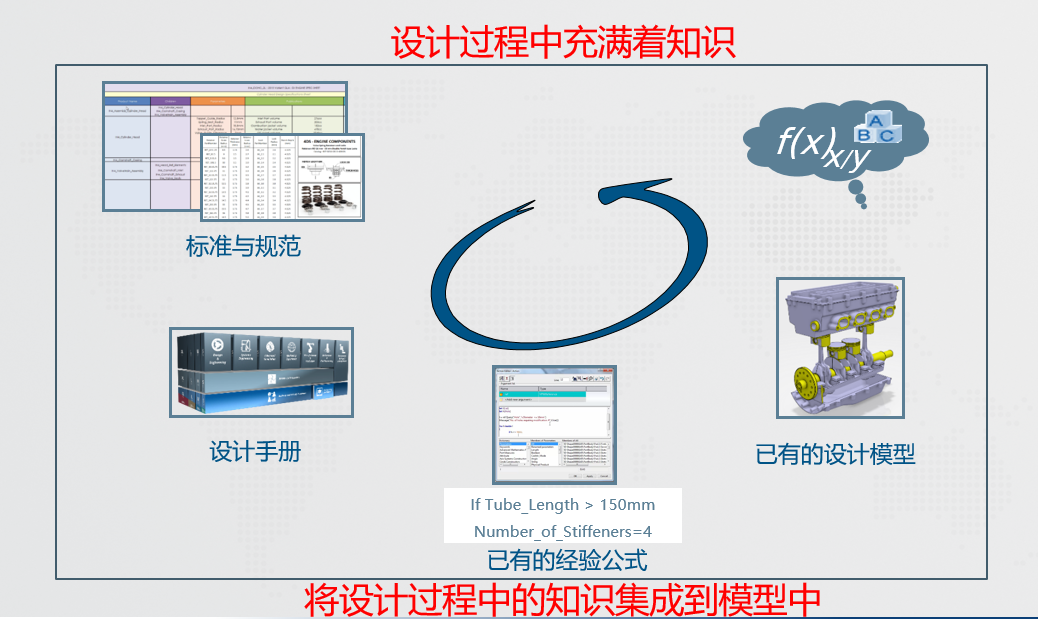

圖2. 設計過程的知識集成到模型
CATIA知識工程的內容主要涵蓋知識庫管理、知識模型建立、知識檢索和應用以及知識共享與協作等方面：
01 知識庫
CATIA知識工程提供一個集中管理設計和工程知識的知識庫，包括各種設計和工程規范、標準、模板和最佳實踐等。用戶可以在知識庫中瀏覽和搜索相關信息，并從中獲取所需的設計和工程知識。
02 知識模型
CATIA知識工程通過建立知識模型，將設計和工程知識以一種形式化的方式表示出來，使其能夠被計算機理解和利用。知識模型可以包括設計規則、工程計算公式、參數化模型等，它們可以在設計過程中自動應用和驗證，提高設計的效率和質量。
03 知識檢索和應用
CATIA知識工程提供了一些工具和功能，幫助用戶在設計過程中快速檢索和應用相關的設計和工程知識。用戶可以通過搜索關鍵詞、瀏覽知識庫的分類結構或者使用智能推薦等方式，找到適用于當前設計任務的知識，并將其應用到設計中。
04 知識共享與協作
CATIA知識工程支持多用戶之間的知識共享和協作。用戶可以將自己的設計和工程知識貢獻到知識庫中，與其他用戶一起共享和協作。知識工程還可以記錄和追蹤不同用戶之間的知識交流和討論，使得知識能夠得到有效地傳遞和積累。
圖3. CATIA基于知識工程的自動化設計方案
CATIA知識工程應用場景：
1. 對企業已有設計資產實現的高度重用和快速變型設計
2. 基于行業企業標準（法規或設計規范）和已有經驗（最佳實踐）的快速校核
3. 產品自動優化以獲得最佳結果
4. 規范化，標準化的設計流程定制，以規范設計過程
5. 業務流程自動化（自動化出圖，自動化報告…………）
6. 基于Web 端的3D 創成式創新設計（3D Generative Innovator Innovator）實現規則驅動的參數化外形快速創建與便捷編輯。
圖4. CATIA基于知識工程的自動化設計模塊（基于3DEXPERIENCE 2020X）
以上就是CATIA知識工程情況的簡介，那么知識工程通過哪些具體功能來協助用戶提高設計效能呢？
CATIA知識工程包含以下工具：

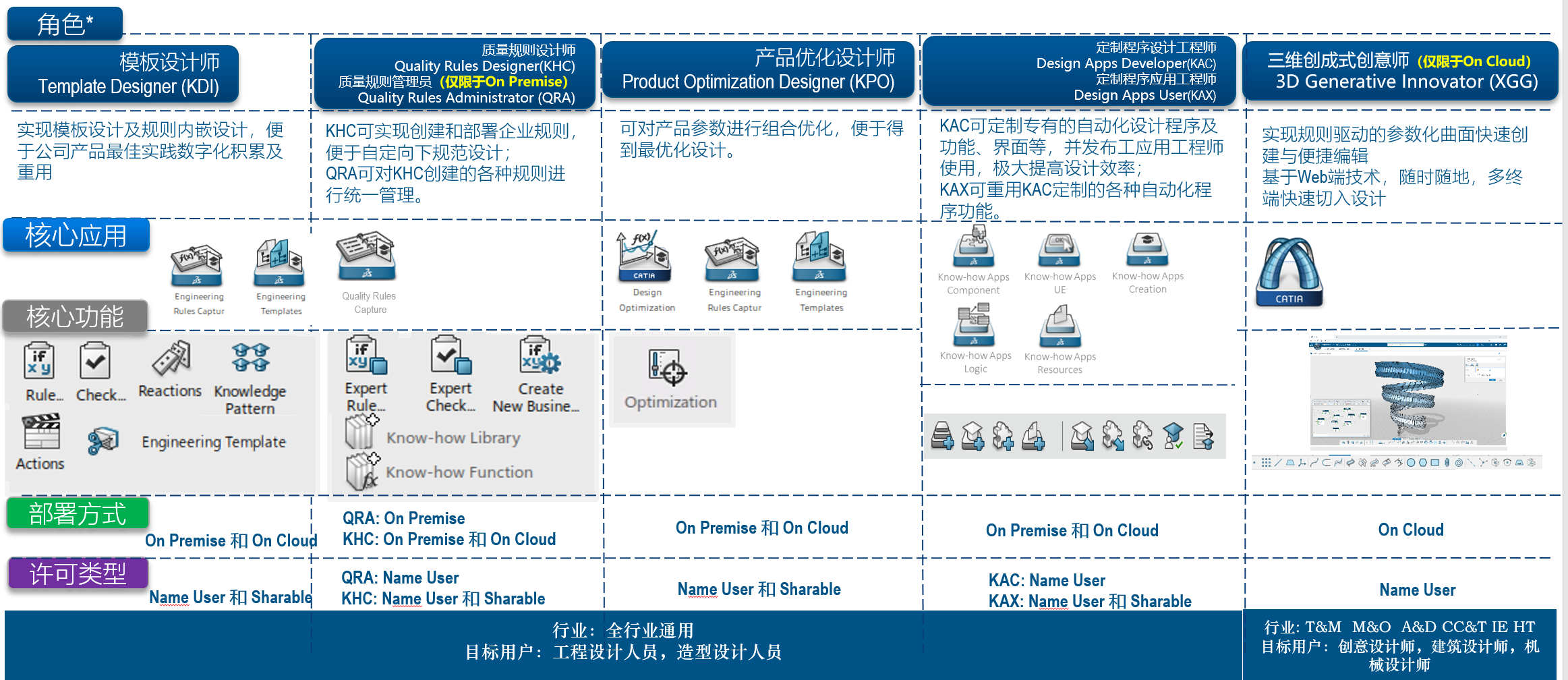

圖5. CATIA基于知識工程的自動化技術核心工具
可以看到CATIA知識工程的工具豐富，功能是非常強大的，這期先給大家介紹最基礎的知識工具：參數和公式。后續將會對其他功能展開介紹。

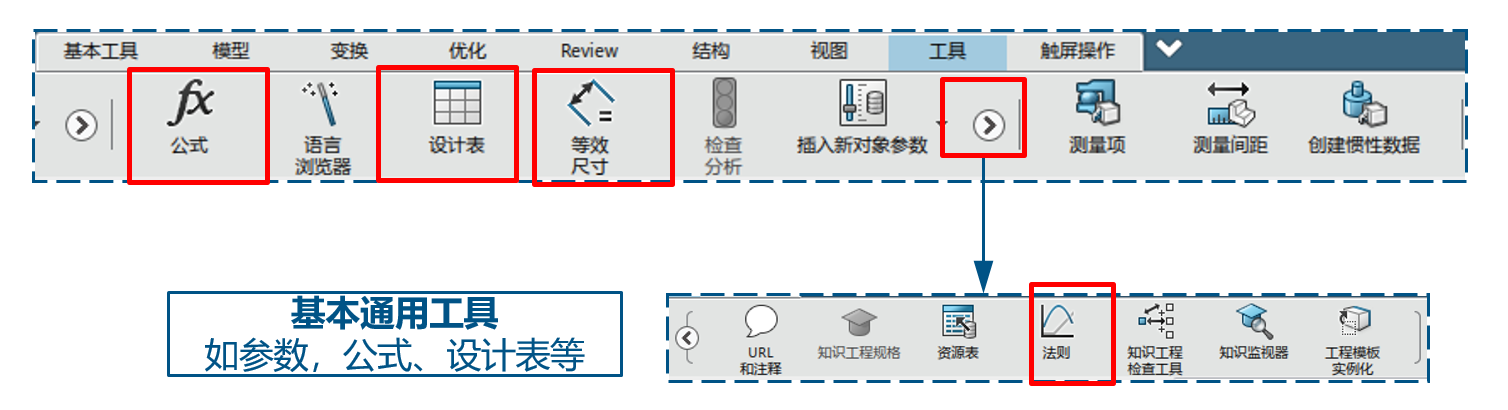

圖6. 通用工具欄
參數：
參數有兩種類型：
1）固有參數：創建特征時候自動創建的參數，如特征的深度、偏移、活動狀態等；
2）用戶參數：用戶自己創建的參數。
參數有三種不同層級：
1）產品級參數（Product level）
2）3D Shape級參數（3D Shape level）
3）特征級參數（Feature level）

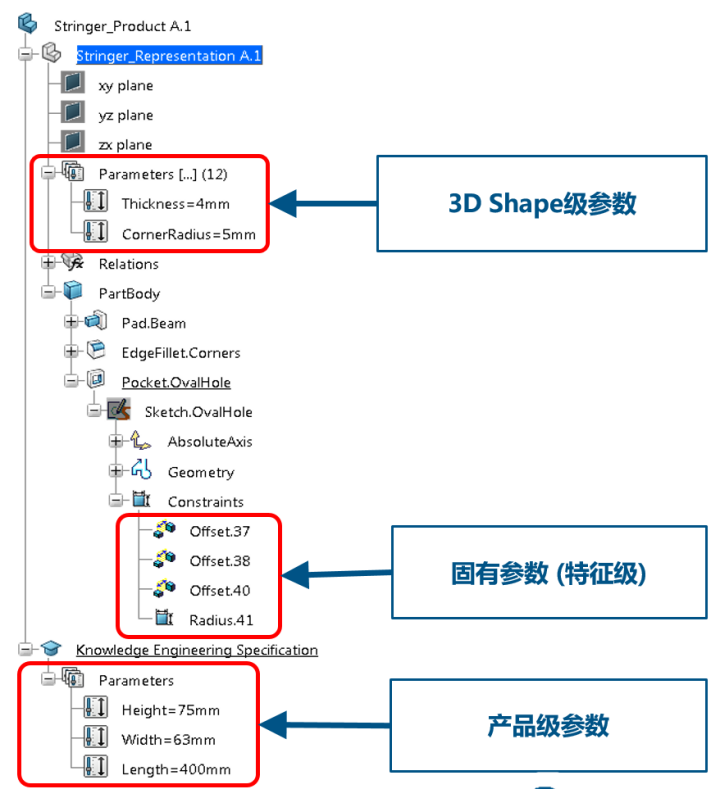

圖7. 參數類型
借助用戶參數，實現參數化建模，可以更好地訪問和控制設計修改。用戶參數建模的好處如下：
1）便捷的更改模型相關參數值
2）更方便核心參數的管理及訪問
3）便捷的引用參數來創建或編輯關聯關系
4）構建參數驅動的參數化模型。

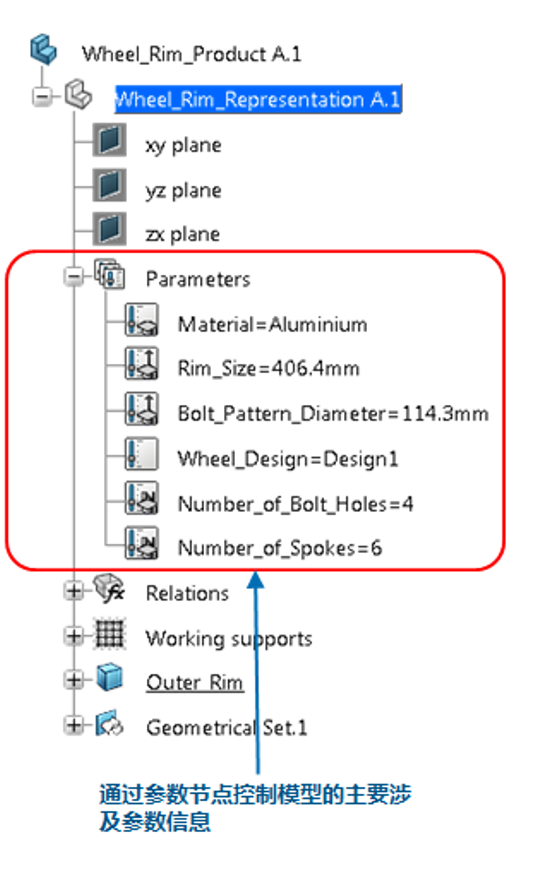

例如，這個輪轂?zāi)Ｐ椭形覀兌x了輻條數量的參數Number_of_Spokes，改變這個參數的值，輪轂的輪輻樣式就會自動追隨改變。

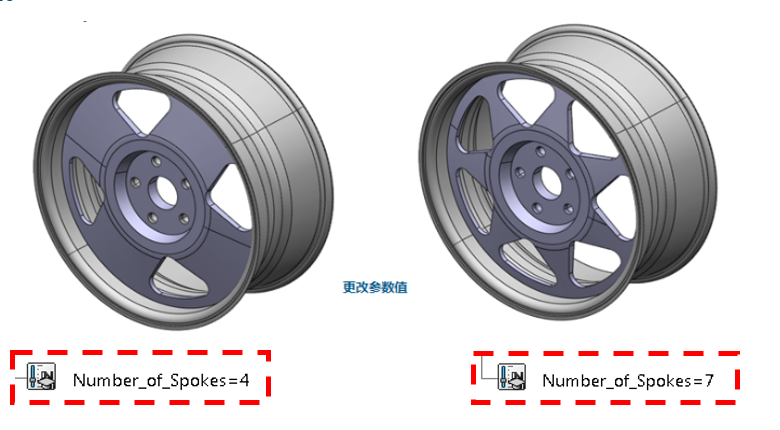

圖8. 參數驅動輻條樣式
可能一些細心的讀者會疑問，為什么用戶自定義了一個參數，輪轂就會自動跟隨這個參數值變化而改變呢？是的，這兩者需要通過另外一個知識工程的基礎工具來建立關系，這就是公式。
公式：
公式是一種關系形式的特征，它使用運算符和函數來約束參數。關系的左側表示要約束的參數，右側表示公司定義語句。
圖9.公式
創建自定義參數Z_driving（驅動齒輪的齒數）和Z_driven（從動齒輪的齒數），當修改這兩個參數時，兩個齒輪參數和形狀都發生了相應的更改，點擊更新后，連接兩個齒輪的鏈條也自動地根據齒輪的變化發生了變化，適應新的配合關系。
細心的讀者可能又會有疑問了，只是利用參數和公式就能達到上面視頻的效果嗎？那么先賣個關子，有心的讀者也可以自己思考一下這效果具體是怎么實現的。
下期將給大家繼續展開知識工程其他功能的講解和應用案例，內容包括：設計表，部件家族和產品表，特征模板以及工程模板，敬請期待。
