達索系統基于3DEXPERIENCE（3D體驗平臺）的機器人仿真與虛擬孿生解決方案，提供了一個集機器人和自動化設備規劃與驗證為一體的虛擬環境，能夠模擬機器人在真實環境中的工作情況，具有邏輯驅動設備技術和集成的真實機器人仿真技術。

通過3D體驗平臺，機器人工程師可基于三維虛擬環境高效地進行編程、仿真、優化工業機器人的行為和任務。企業可根據專業需要、按需選擇，模擬和管理機器人搬運、點焊、弧焊、噴涂等專業應用。通過對機器人進行仿真和離線編程，可以驗證設備程序和機器人邏輯，并輸出機器人控制器可識別的程序。

3DEXPERIENCE平臺提供了一個集成的虛擬環境高效地進行編程、仿真并優化工業機器人的行為和任務，同時所有仿真過程基于統一的三維沉浸式環境完成。平臺內包括超過1500多種工業機器人模型和標準焊槍，具備搬運、點焊、弧焊、機加、噴涂、鉚接、噴丸等多樣性專業作業仿真能力，工程師可以基于特定作業類型非?？焖俚倪M(jìn)行機器人的離線編程和仿真。

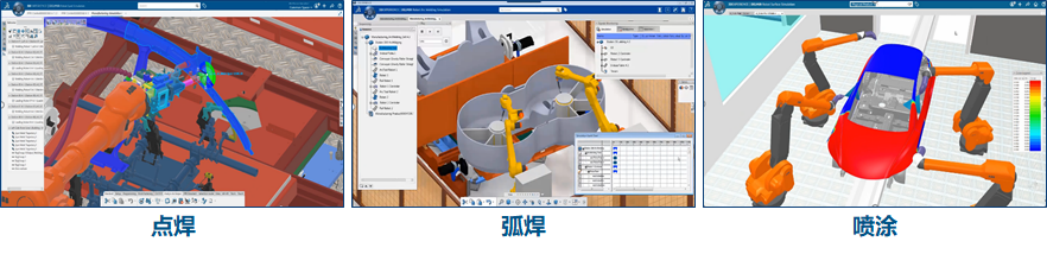

圖 1 3D體驗平臺機器人仿真專業

3DEXPERIENCE支持多樣化的機器人作業場景模擬，包括多機器人間的協同作業過程，以及定義變位機、傳送帶等自動化設備以協調機器人加工單元或機器人整線的作業過程。

3DEXPERIENCE同時也支持多行業的機器人作業場景模擬，可以將應用范圍拓展至帶邏輯控制的多樣性自動化作業設備。包括工廠機器人自動化作業線、物流運輸系統、大型自動化裝備作業系統等。

除了提供豐富的機器人庫以支持全球主流機器人品牌外，3D體驗平臺還提供了完善的機器人自定義功能，幫助工程師快速將機器人適用于各種仿真場景。工程師可直接在機器人模型上自定義復雜零部件，包括附件、刀具、外部軸等；同時平臺提供了機器人運動機構定義和高級運動控制器功能，在設置參數的過程中，基于沉浸式環境，工程師可快速示教機器人作業動作和邏輯，以確定機器人是否滿足作業規格要求。在定義運動機構的過程中，平臺支持集成剛性和柔性兩種運動方式，對于柔性運動，則可用于機器人管線包的設置和運動模擬。

工程師通過定義機器人任務，并設置任務間的關聯關系來編制復雜機器人作業過程；在編制過程中，基于系統提供的機器人智能示教功能，工程師可動態設置機器人參數、定義機器人運動軌跡，并可定義機器人高級作業邏輯和I/O信號，基于沉浸式虛擬環境體驗機器人真實動態作業過程。

圖2 機器人示教

同時3D體驗平臺具備完善的機器人離線編程能力，工程師在機器人作業模擬的過程中可快速進行離線編程，將經過優化和驗證的機器人程序傳遞到車間。平臺支持使用高級控制邏輯和I/O程序，支持使用本機的機器人語言工具進行程序編輯，并可結合使用生產運動參數進行程序的轉換。3D體驗平臺支持Fanuc、Kuka、ABB等20余個品牌機器人后置程序的轉換，同時支持基于VB.Net定制轉換器，大大提高了機器人程序員的編程效率。同時由于將編程工作由生產端提前至虛擬驗證端，使得機器人程序準確性和可用性有了質的飛躍，生產周期也大大縮短。

工業機器人作業除了搬運、處理、施工外，以自動化焊接、噴涂、鉚接等為主。3DEXPERIENCE平臺支持工程師定義機器人專業化作業參數和場景（如定義焊槍類型、設置焊接參數、定義焊縫等），基于針對作業目標的專業化作業要素驅動機器人仿真驗證，同時輸出離線程序，導入到現場機器人單元使用。

以弧焊為例，3D體驗平臺支持基于焊接產品的幾何設計自動生成弧焊焊接路徑，同時焊接路徑易于編輯。在定義無干涉焊接路徑時，可以綜合考慮多個變量，包括關節配置、機器人設備和工作單元布局。工程師除了定義常規的機器人運動軌跡外，可以設置弧焊參數（包括起弧、收弧、擺焊、尋位等參數的設定），而后基于設置好的弧焊參數配置，創建機器人任務，并通過智能示教進行進一步焊接仿真工作。仿真驗證完成后進行離線程序輸出并發送至現場機器人工位。

其他作業類型，3D體驗平臺均支持完善的機器人仿真與離線編程功能。如點焊（或鉆、鉚接），系統支持鉆、鉚槍以及伺服槍的選擇和作業，支持定點操作的夾具點定義，基于焊點快速生成機器人軌跡等。

圖3 典型專業機器人仿真與離線編程

在機器人仿真的基礎上，3D體驗平臺支持機器人虛擬聯調，提供與PLC和SCADA系統相連接的數字化實時虛擬產線仿真場景，幫助工程師虛擬地執行測試、驗證、優化和確認機器人生產活動，支持在生產前進行完整的模擬和驗證。通過虛擬聯調，工程師可將機器人真實作業場景和虛擬仿真場景連接，用于機器人控制場景和方案的設計，并優化產線布局和優化驗證機器人離線程序、節拍和作業路徑。

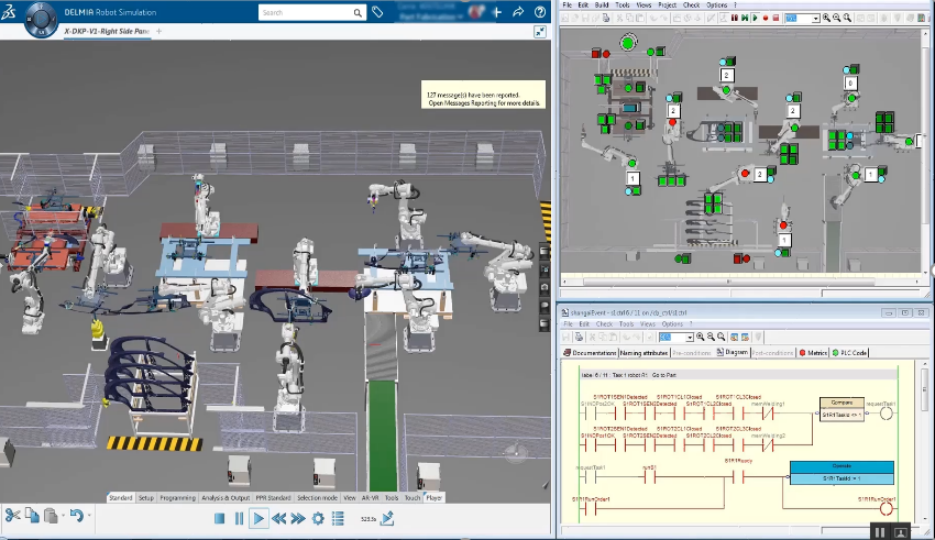

圖4 3D體驗平臺虛擬調試

3D體驗平臺支持工程師測試和調試所有程序（機器人，夾具，AGV…），驗證I/O和HMI運行狀態，并通過在虛擬模型中創建臨界狀態來測試安全性。通過虛擬聯調，可驗證PLC程序、機器人程序、電氣/氣動邏輯、生產速率等自動化生產要素。

基于3D體驗平臺，工程師可進行多PLC的調試作業，包括創建虛擬PLC，連接多品牌實際PLC，軟件在環，硬件在環，且系統支持多種程序編程語言、多種PLC通訊協議。同時，3D體驗平臺支持復雜產線多控制信號聯調，包括多級別虛擬調試（設備/工位/產線），以及虛實雙向交互控制。

圖5 復雜產線多控制信號聯調

根據實例驗證，通過3DEXPERIENCE平臺虛擬聯調，企業可顯著減少現場調試時間，減少產線搭建時的錯誤和返工，并提升產線質量和可靠的PLC代碼，同時驗證多個方案并取得最優解。

虛擬孿生即為物理工廠及其生產過程數字化表達的融合。基于3D體驗平臺，構建高精度虛擬仿真模型和場景，實現虛擬世界和物理世界一一對應與數據同步，并通過實際連接媒介（PLC、SACADA、IOT...）進行數據通訊，建立虛擬系統與實際系統數據的互聯互通與實時聯動，此為構建虛擬孿生的數據基礎與基本框架。

在此基礎上，3DEXPERIENCE平臺虛擬孿生可幫助企業在實際投入生產之前即能在虛擬環境中優化、仿真和測試；在生產過程中也可同步優化整個生產流程，最終實現高效的柔性生產、實現快速創新上市，鍛造企業持久競爭力。
