CATIA作為一款CAD/CAE/CAM軟件在航空、船舶、汽車等行業已經有了較長時間的使用和迭代，依靠其強大的曲面建模及知識工程能力，在很多產品的研發環節中都扮演了較為重要的角色。本文旨在說明如何使用3DEXPERIENCE CATIA進行電子類產品的設計，主要包含以下內容：

· 電子類產品結構特點介紹

· 使用3DE CATIA建模的優勢和特點

· 使用3DE CATIA繪制電子類產品模型的一般過程

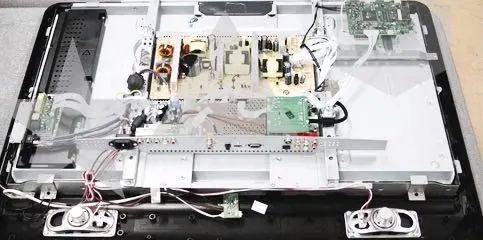

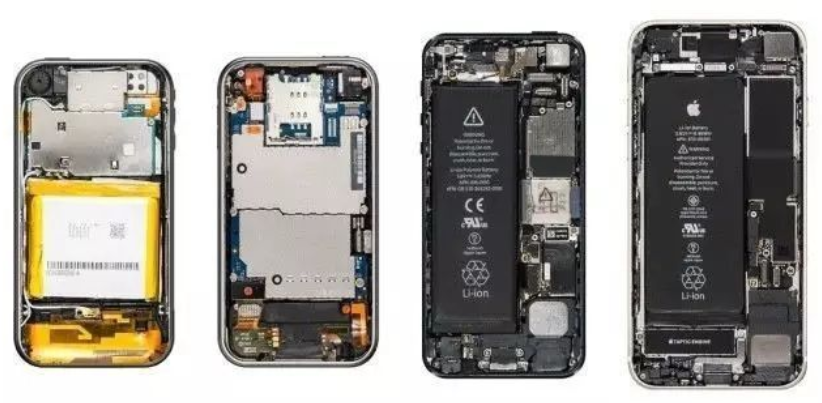

電視機、手機、PAD等電子產品相較于汽車、飛機等大型工業類產品而言，具有研發周期短、物料類型及總數量較少、內部空間利用率高等特點。而電子類產品中比較有代表性的部件（例如面板、音箱、攝像頭等）都有著較為成熟的解決方案，所以日漸“紅海”化的市場也就對電子產品研發廠商提出來新的差異化需求。基于此，各家廠商基本上都是在擴大尺寸、提升配置、優化ID外形等方面發力。極致的堆料也就對產品的結構設計、硬件布置等方面提出來新的挑戰。如下圖所示為某品牌電視、手機的拆機內部實拍圖：

可以看到：主要的電子設備類型并不多，因此電子產品研發過程中最需要解決的問題就是設備件的堆疊，以及基于電子設備件的定位需要，調整背板和后殼的局部結構。

3DEXPERIENCE是達索系統研發的集設計、仿真、工藝等PLM活動為一體的集成性平臺，簡稱3DE。其中“設計”板塊繼承了CATIA V5時代的所有優勢，同時又基于同一數據庫的交互形式，將整個平臺中的數據真正做到了“單一數據源”的模式。此處我們僅以CATIA品牌為例，說明使用3DE平臺進行產品研發時的一些主要優勢和特點。

1) 優秀的曲面建模能力

3DE保留了CATIA V5中優秀的曲面建模能力，提供了諸如【創成式外形設計】、【自由曲面建?！康惹娼ＤK，用戶可以輕易的創建出不同連續性要求的曲面，即使是基于第三方工業設計軟件繪制出的ID模型，3DE也可以實現曲面擬合，滿足產品外形需要。

2) 基于知識工程工具，可以將企業的研發知識進行封裝重新利用

3DE提供了一整套的知識工程工具，包括知識工程模板的設計和調用、參數化建模并實現同一模型的不同狀態配置、使用EKL語言創建專用的校驗規格實現自動檢查等。用戶可以進行模型的全參數化創建，并且通過利用規則、檢查等工具實現關鍵特征的自動校驗。對于重復出現的特征，可以創建為知識工程模板以供企業內部重復調用，縮短建模時間。

3) 基于“發布”機制，可以輕易實現參考數據的替換和更新

3DE獨有的“發布”機制，可以實現參考數據與設計數據的手動連接與斷開，發布（Publication）元素的存在，使得骨架元素可以與詳細設計特征之間存在一定的緩沖，而且使用發布元素進行裝配的零部件之間可以實現無縫切換，替換后系統會自動關聯發布元素之間的鏈接。

由于電子產品的結構特點，以及研發周期較短等限制，使用3DE進行產品結構設計的主要發力點就需要放在“快速”以及“便于調整”這個方向上。從結構設計的角度來說，電子類產品研發一般遵循以下業務流程：

其中，耗時最長的階段為結構件詳細設計，主要有以下原因：

· 后殼結構件設計時需要考慮ID外形及安全、法規等要求，而ID外形在研發過程中又可能會發生調整，因此這是一個不斷試錯又需要瞻前顧后的過程；

· 背板等結構件在設計時需要根據設備的布置調整局部結構，例如背板一般作為鈑金件，上面分布著若干規格類似甚至相同的局部凸包、加強筋等結構，這些結構需要與設備件進行匹配或者避讓，而設備的位置改動必然會造成背板特征的調整；

· 基于散熱和美觀等要求，在外部結構件上會存在許多局部重復的條紋或孔狀結構，按照傳統的設計思路，這些局部結構在進行繪制時需要花費大量的時間進行逐一繪制，費時費力。

因此，如果可以打通“ID外形→設備→結構”之間的數據流問題，使得單一數據的調整可以驅動其他后續設計特征的被動調整，同時結合模板化設計，就可以極大的縮短研發周期。

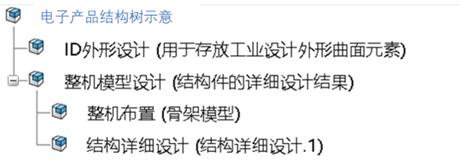

電子類產品件設計的結構樹可參考下圖：

其中ID外形節點的Physicial Product節點被分配給造型設計工程師，用于在產品研發初期基于立項資料進行ID模型的創建。整機模型設計節點被分配給整機結構設計總布置師（有的公司可能因?yàn)闃I(yè)務特色沒有此角色，可以直接分派給結構設計工程師）。接下來我們通過一些關鍵步驟的演示，來說明一般設計過程的重點步驟。

ID外形的設計遵循造型部門的技術資料要求即可，使用3DE平臺的高階曲面或自由曲面等APP完成曲面設計如圖：

設計完成的結果最好按照一定規則進行“拆件”，將造型曲面按照前、后、左、右等規則拆分為幾個關鍵特征。

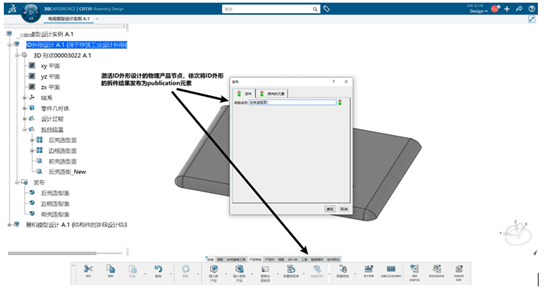

此時，ID設計師需要激活Physicial Product節點，將ID外形設計結果發布，便于設計師引用：

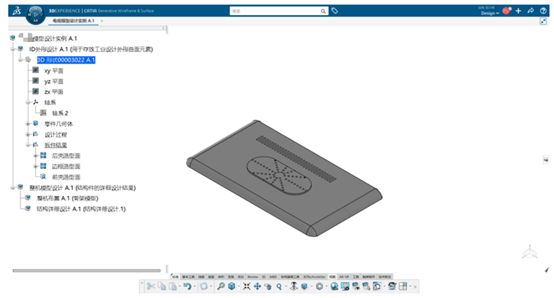

圖5: 發布ID外形拆件結果

結構設計師在ID初步設計完成后就可以基于已發布的資料進行整機結構的初步設計，采用選擇性粘貼的形式將ID發布元素作為外部參考：

使用帶鏈接粘貼的外部參考進行設備的初步布置，當參考元素的源數據發生了改變時，可以采用以下方式進行修改。

方式一：造型設計師直接修改原始發布元素的指向數據；

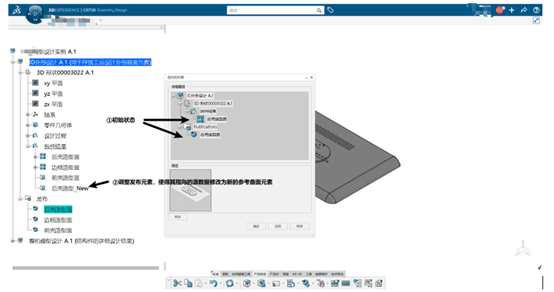

圖7：修改發布元素的指向數據

如上圖所示，ID設計師可以在產生新的拆件結果后直接修改發布元素的指向路徑，以調整結構設計師的引用基準。

方式二：結構設計師在模型設計節點內部替換外部參考元素；

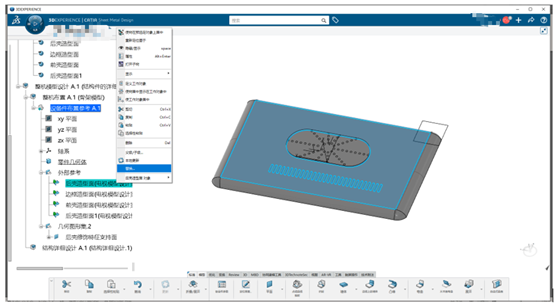

圖8：替換參考元素

結構設計師也可以在研發任務進行到某一環節時，直接替換基準元素的外部參考數據，這樣可以在設計節點內部直接調整設計參考而不影響外部輸入。

ID外形設計這一業務場景在3DE CATIA中應用的關鍵難點在于：電子產品的外形設計階段更強調藝術性、美觀性和差異性，突出的是不同公司對于產品的理解和對于“美”的表達，而對于曲面質量和數據的參數化卻沒有過多要求，這樣就造成了外形設計結果無法直接轉化為結構設計的輸入，從而導致ID造型的迭代難度加大，過程耗時耗力等特點。基于CATIA提供的多種自由曲面建模APP，可以保證“ID造型→結構設計”的數據流暢通，避免不必要的數據轉換和曲面修復工作。同時，CATIA的發布機制（Publication）可以保證驅動模型與被驅動模型之間不會直接“接觸”，而是通過發布元素產生保持聯系的同時又留有緩沖的效果，便于數據的替換和調整，這一點也可以很好的對數據流程產生積極影響。

3DE CATIA繼承了CATIA V5強大的知識工程能力?？梢曰谀K化建模思路將整機層面、物料層面、特征層面的重復性節點進行歸集整理，創建成企業級的設計模板。這些模板在未來的設計環節中只需要根據實際場景實例化后適當調整（甚至不需要調整）即可滿足要求。例如電子類產品后殼內部存在大量boss柱結構，這些特征基本上比較相似，可以將一般特征提取創建為知識工程模板，存放在Catalog中，在實際設計場景中只需要對boss柱進行定位及數量布置，然后執行模板實例化即可。

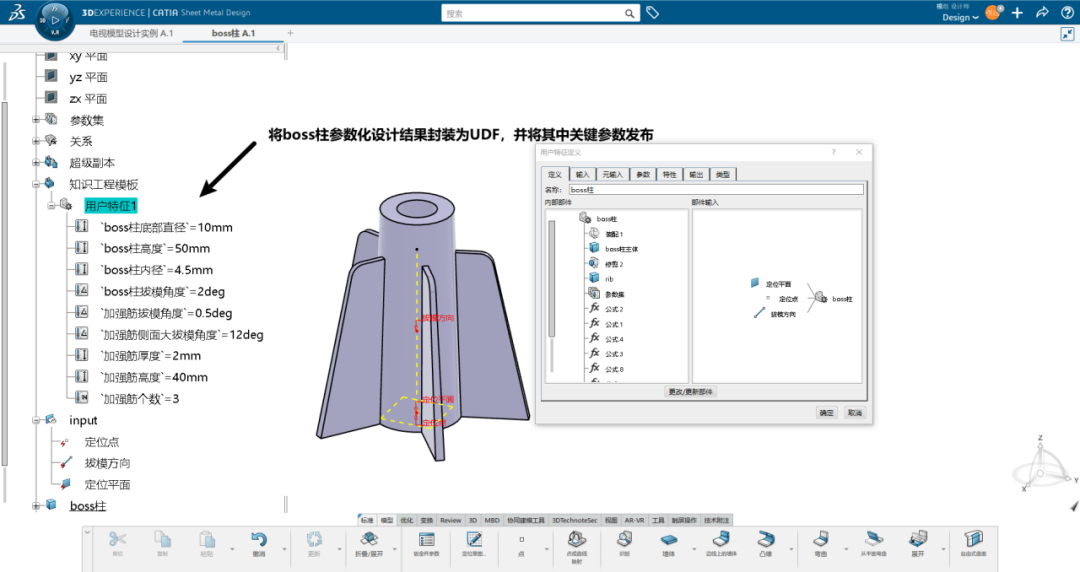

特征的模板化牽扯到的概念較多，這里我們不過多贅述。一般而言，公司級別的特征模板創建，建議設置為UDF或者工程模板。UDF用于封裝特征級別的模板，而工程模板用于封裝零件或者裝配級別的模板。此處以UDF為例，將BOSS柱繪制為參數化模型，封裝時設置好輸入條件：

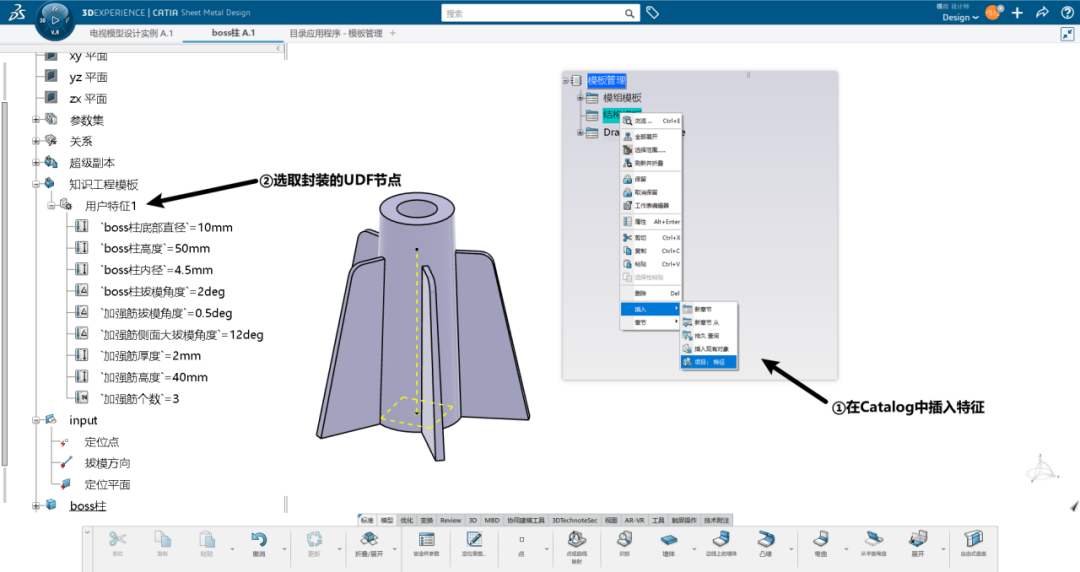

將封裝完成后的模板存放進入研發知識庫Catalog，以便調用；

完成以上內容后，結構設計師就可以在自己的設計環境中進行Boss柱模板的批量調用，并根據調用的結果基于需要臨時調整關鍵參數。當然，也可以通過EKL語言編寫知識工程工具，來自動執行批量化模板。

可以看到，對于大批量重復性特征的建模任務，3DE CATIA可通過知識工程實現高效率的處理，這對于產品后殼、背板這類結構件來說是十分有利的。

實際上，Top-Down建模方法（也稱為骨架建模法）是一種建模思路，并不局限于使用某一種三維軟件。而3DE CATIA的系統對象為Top-Down建模方法提供了更為靈活更為穩定的支撐。所謂骨架建模法，必然是要從系統全局考慮，首先將關鍵性的全局參考提煉出來進行統一布置并發布，然后下層專業基于這些骨架元素進行詳細設計。這里的關鍵性全局參考沒有統一的定義，針對于不同的行業也可以適當調整。

例如，交通運輸行業或工程機械行業，一般會有“車架”這一關鍵承重件，而總布置工程師也會選擇底盤車架的橫縱梁位置、發動機懸置安裝位置、流體專業/電氣專業與結構專業之間交互的位置（例如接頭、電路管夾）等作為全局參考統一布置。而對于電子類產品來說，顯然專業沒有那么多，因此可以按照不同專業的配合點或配合面進行布置，比如背板上安裝電子設備的凸包；也可以按照全局的關鍵定位尺寸布置，比如天側、地側以及前后側等限位面。

當然，實際的建模業務是需要結合公司的組織架構、專業分工、便于協同等因素來綜合考慮的。我們建議骨架可以涵蓋上述的兩個主要部分：即全局關鍵尺寸和不同專業之間交互的配合部位。如下圖所示，電子類產品結構的一般骨架可以分為兩層：

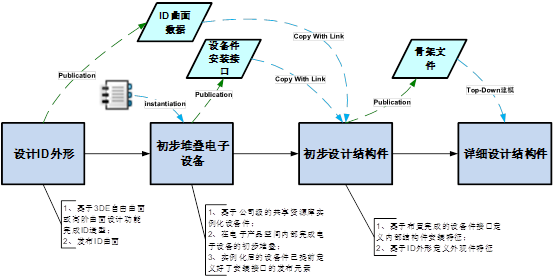

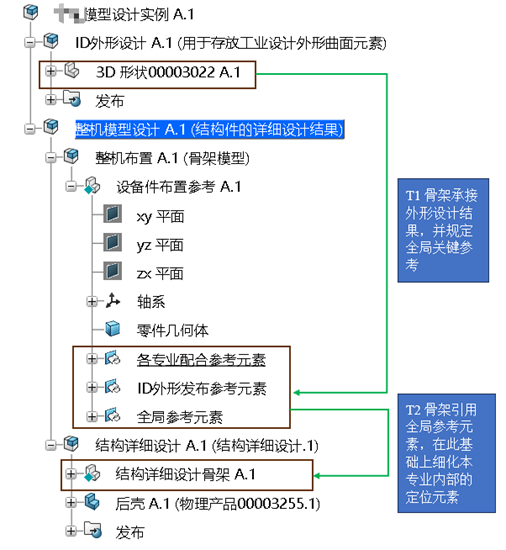

T1骨架屬于總布置工程師角色，此節點承接了ID外形拆件后的發布元素，并在其基礎上規定了整臺電子類產品模型的全部關鍵尺寸、及各專業之間配合的關鍵位置和配合樣式。T1骨架發布后，各專業詳細設計引用，并基于此進行細化，創建屬于各專業內部的詳細設計骨架，這里我們稱之為T2骨架。這樣可以保證各專業內部的建模嚴格遵循“自頂向下”，同時又保證了專業之間的配合在總布置工程師所有權下，避免不必要的無效溝通降低研發效率。數據之間的傳遞流如下圖所示：

基于骨架設計的好處就是便于研發過程中的模型調整。我們模擬了ID外形工程師由于某些原因調整了整機的寬度尺寸，此時由于結構件專業內部的背板和后殼均基于ID外形發布的骨架進行帶鏈接設計，因此當激活結構樹根節點并更新連接關系以后，可以觀察到設計結果中的模型也會自動更新，這種基于同一結構樹進行的全專業協同設計，是3DE平臺的專有優勢。

實際上，在第二部分中我們基于已有參考批量實例化UDF的過程中也是用到了骨架的概念：可以把參考元素中的定位點和直線理解為骨架，系統基于這些骨架調用模板自動完成了接下來的BOSS柱設計任務，而實例化完成后，如果我們執行參考元素的替換或者坐標調整，也會驅動實例化以后的模型自適應發生改變。

從上面這些示意我們可以看出：3DE CATIA的單一數據源特性、優秀的模塊化建模能力以及全專業協同的可行性與電子類產品的結構和設計場景是比較契合的。3DE平臺支持從“ID外形→元器件堆疊→結構設計→PCB設計→CAE仿真→工藝仿真”的全要素設計分析能力，并且基于內嵌的知識工程工具可以進行一定程度的設計提效，這些都可以很好的滿足企業需求。我們也相信在智能設計、智能制造的驅動下，會幫助更多的企業激發內在潛力，完成技術優勢積累，實現產業升級！
