基于模型的系統工程（MBSE：Model Based System Engineering）是系統工程在現代的最新發展，通過引入特定的建模語言與工具、建模規范與流程，以模型為基線來組織系統工程活動。工程中所有相關人員如利益方、設計方、實踐方、驗收方等，都能夠著眼于公共認同的系統模型，需求分析、架構設計、仿真驗證等活動全部圍繞著系統模型進行。
但是由于現有軟件還無法同時支持架構設計和仿真驗證等一系列設計活動，所以需要進行各種異構軟件之間的MBSE聯合仿真，在這種聯合仿真過程中，已經存在多種數據交互方式。
以MagicDraw和Dymola為例，目前行業內已有的協同技術路線包括：
01

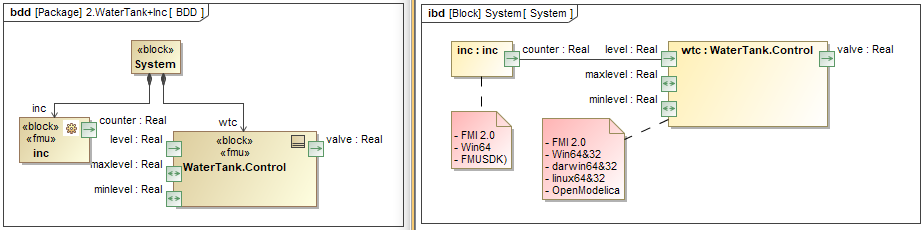

采用FMI標準進行交互，導出FMU文件導入其他軟件進行仿真；
02

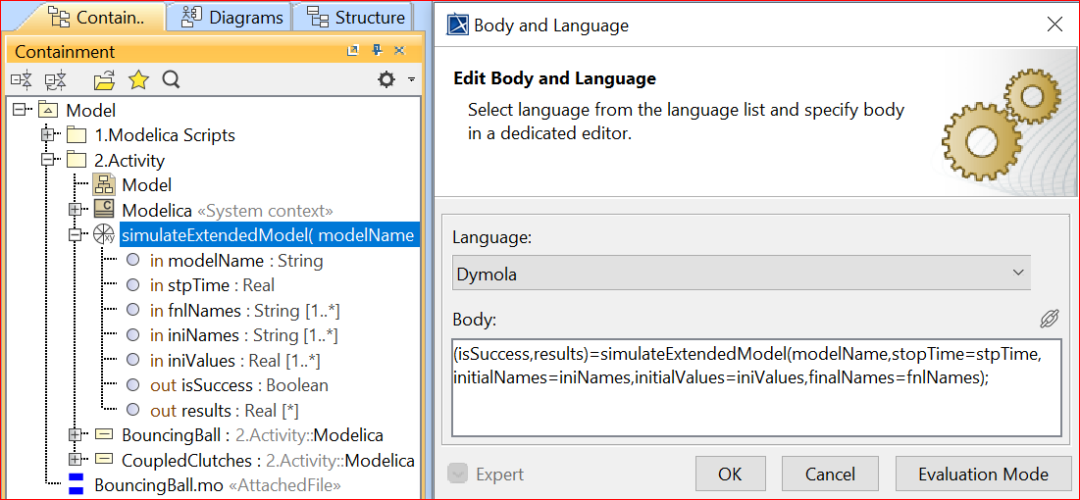

將Dymola模型直接導入到MagicDraw進行仿真
03
MagicDraw導出.mo格式的modelica模型，導入Dymola進行仿真
以上三種形式的協同是在軟件功能的基礎上進行一些業務適配，在實際工程應用中均存在一些問題，繁瑣的操作配置也會影響協同過程中的效率和準確性，例如模型導出前要匹配對應的格式、導入后需要進行設置或修改、導入的模型均失去過程和結果展示性等，安托結合在行業頭部客戶型號應用的MBSE服務經驗，探索出一種實時在線協同方式，進行數據的雙向傳遞，實現模型在環驗證和聯合仿真，進而對系統進行設計快速迭代。

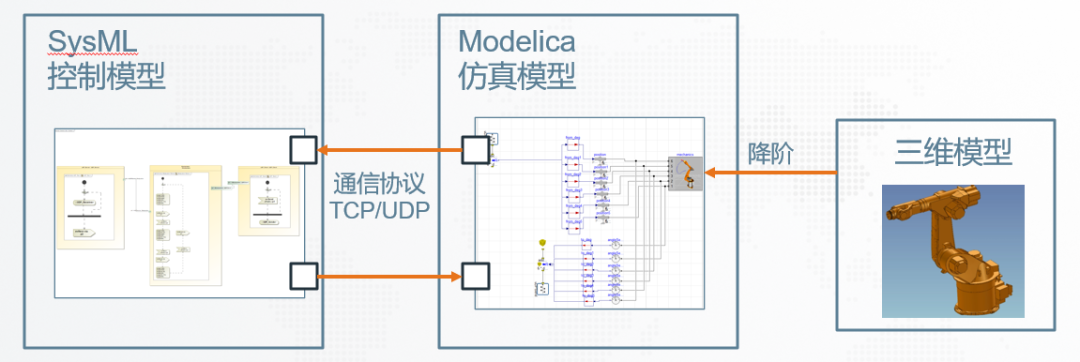

示例場景框架如下：
示例環境配置：
Windows10系統；
CATIA Magic System of Systems Architecture 2021x Refresh2；
Dymola 2021x
示例場景描述：

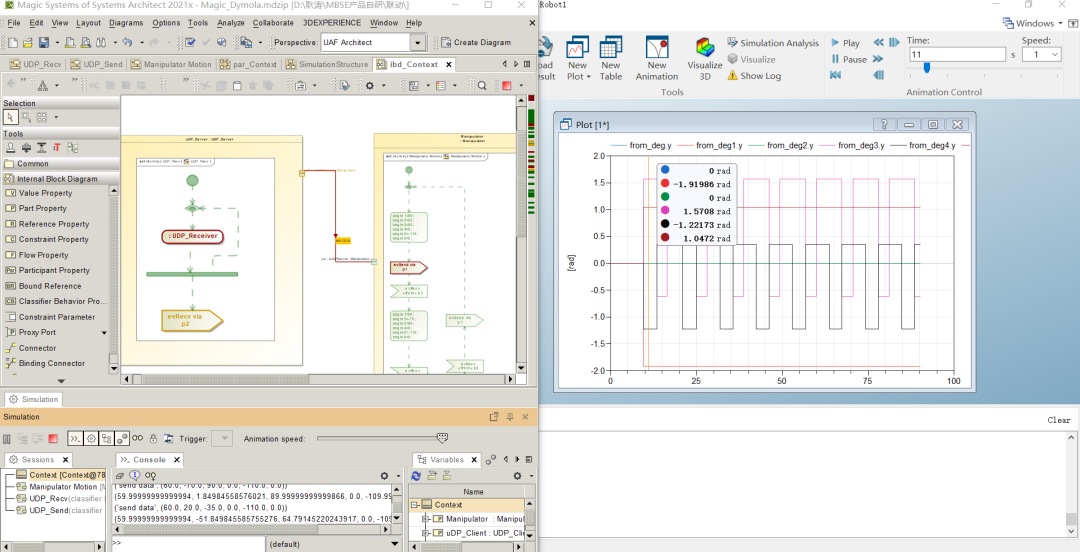

SysML控制模型發送機械手各軸的運動指令，Modelica仿真模型收到指令后驅動機械手運動，達到指令位置后反饋信號給控制模型，SysML控制模型再次發送指令循環，機械手持續運動，將三維模型降階導入到Modelica仿真模型組件中，仿真結果可以以動畫展示。
數據交互基于TCP/UDP通訊協議，可選擇一種協議進行配置，也可混合使用。基于這種聯合仿真方式，可以在設計初期對架構進行仿真驗證，避免設計失誤造成企業資源浪費，如果設計初期不具備三維模型，可以使用Dymola內置三維形狀進行展示。
