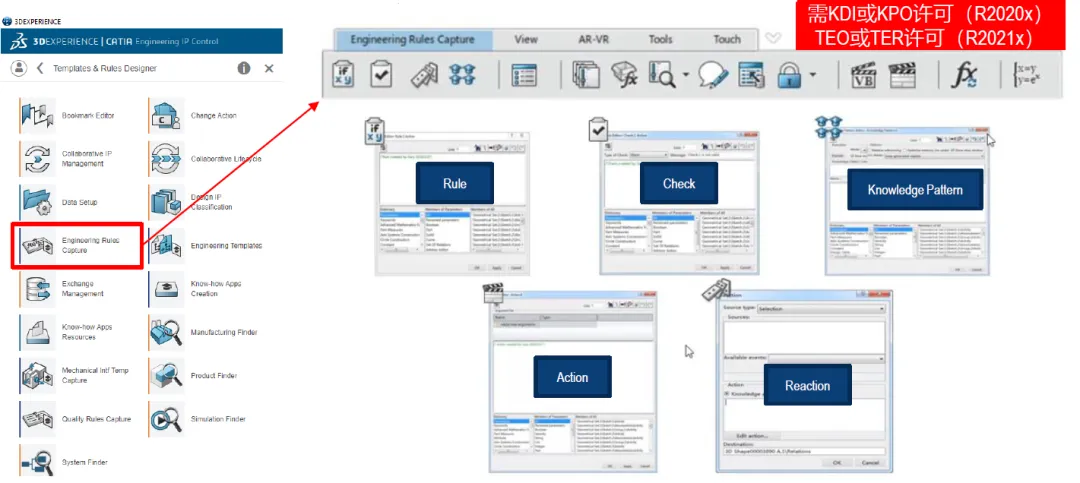

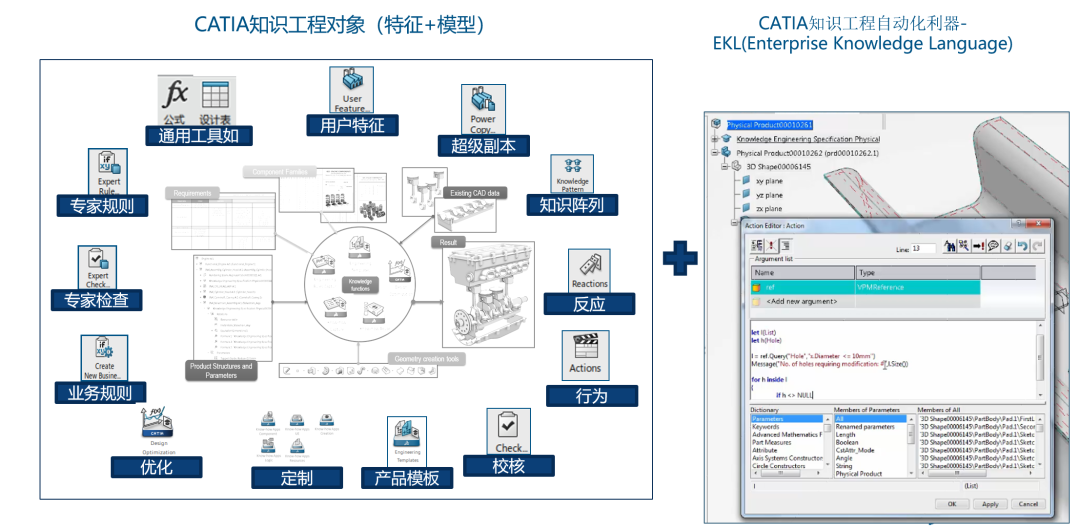

圖3. 規則在樹上顯示為關系

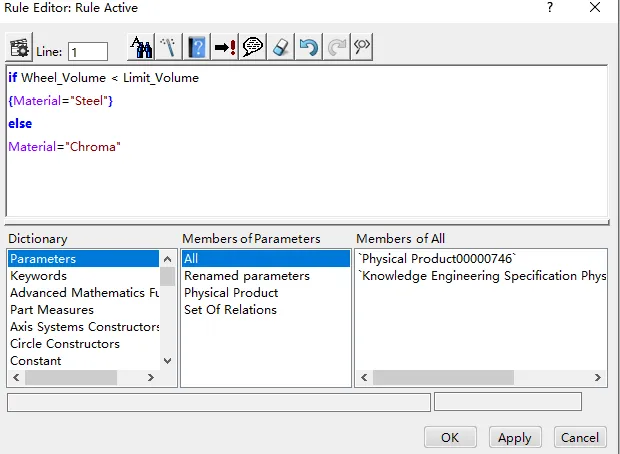

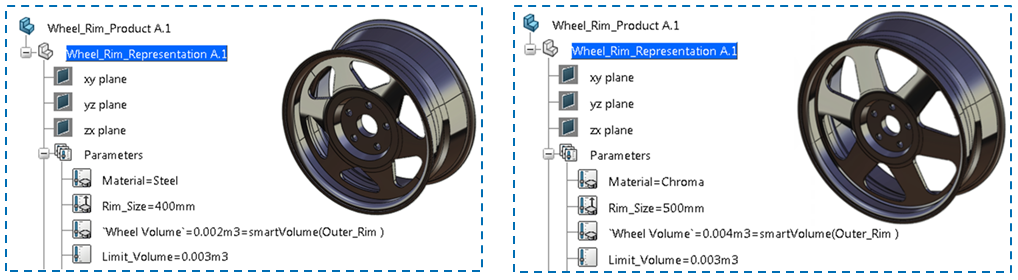

我們延續使用之前的輪轂例子，比較零件主體的體積并設置材料參數的值，當輪轂的體積體積小于Limit_Volume（此處為0.003立方米），則將材料設置為Steel，否則，材料就設置為Chroma。

圖4. 規則的使用

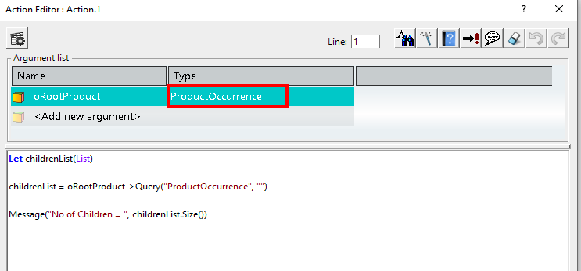

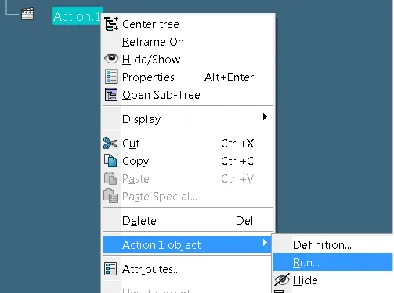

用于交互執行EKL的操作。例如，我們想查詢指定產品對象所有子產品節點的個數，那么我們可以定義一個Action，運行時，選擇需要查詢的產品對象，就會返回所有子產品的個數。如下圖：

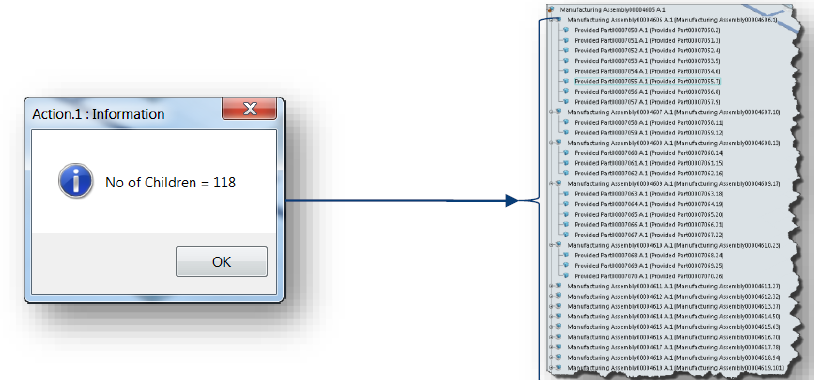

圖5. 查詢選定產品對象的所有子產品節點數

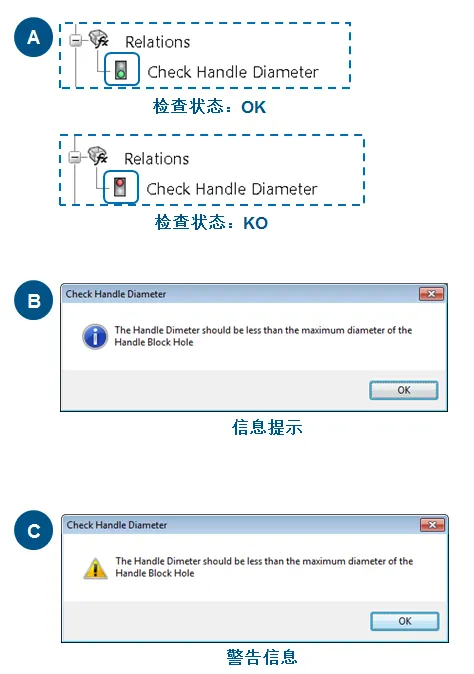

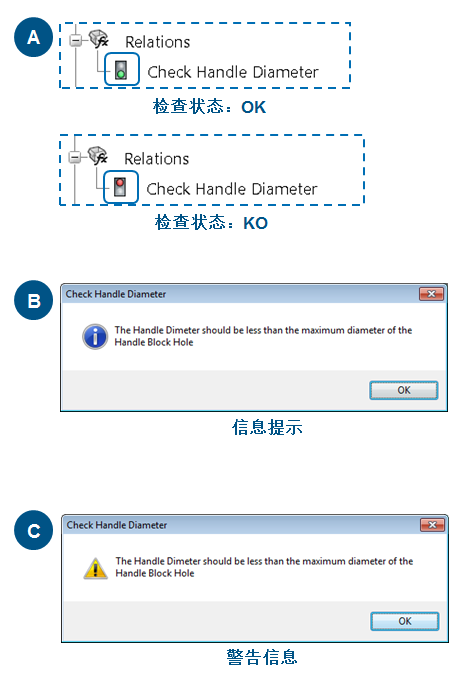

通過EKL編寫規則，通知用戶是否滿足指定條件。檢查不會修改其應用的對象，只是給用戶一個指示。關系節點下會出現一個與交通燈類似的圖標，根據檢查狀態在紅色或綠色之間切換。知識工程中有三種類型的檢查：

• 無聲：檢查狀態僅由圖標指示。

• 信息：當檢查中指定的條件未滿足時，檢查狀態將由圖標和信息消息指示。

• 警告：當檢查中指定的條件未滿足時，檢查的狀態由圖標和警告消息指示。

圖6. 檢查

利用好檢查的功能，可以使用用適當?shù)闹祦磉_(dá)到預期的設計功能：

• 檢查參數是否正確響應技術限制或一組條件。

• 確保符合企業設計標準。

• 避免明顯的更新錯誤。

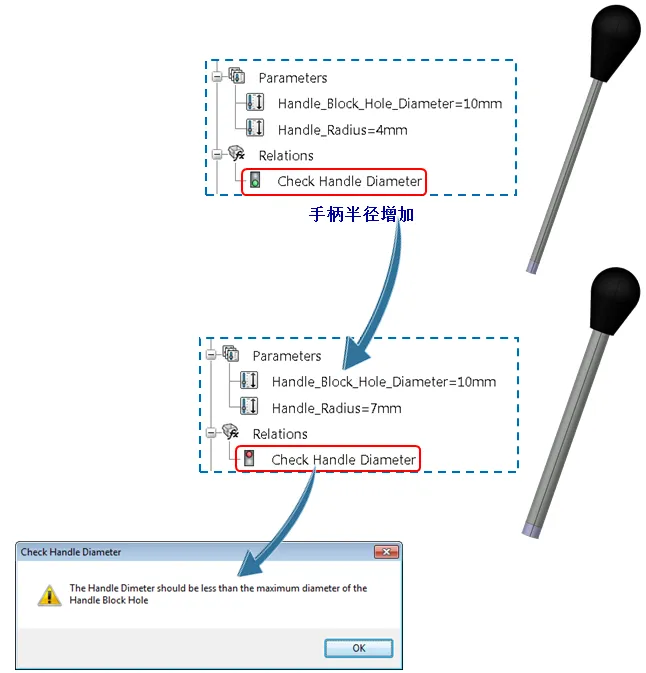

下圖中的示例：檢查確認手柄的直徑小于手柄塊的最大允許孔直徑。

圖7. 檢查的示例

反應是對觸發源進行事件動作觸發后形成的響應特征。

來源可以是：

• 選定的功能（或列表）

• 參數（或測試結果）

該事件可以是：

• 對象上的任何常規事件（如創建，刪除，更新和屬性更改）和參數（如值更改）

• 用戶定義特征上的特定事件（例如實例化和更新）

動作可以是：

• 對使用EKL定義的事件的響應，以訪問文檔中的現有對象，或使用Visual Basic擴展動作范圍

反應跟交互動作比較相似，但功能更加強大。

知識工程規則中有一些固有的限制：

1)規則無法對參數更改和功能修改做出反應。

• 無法控制規則的執行。

• 即使不希望它們被執行，它們也可能被執行多次。

2)它們被集成到更新機制中。

• 例如，不可能編寫規則，如下所示：

        if x>18mm

        {x=18mm}

• 你不能使用循環和沖突。

3)規則語法很簡單，但功能卻很有限。要克服這些限制并創建更多關聯和反應式設計的語句。

反應與規則之間的相似之處：

• 兩者都存儲在模型中。

• 對變化作出反應并觸發修改。

• 兩者都可以引用模型中的其他對象和參數，并支持替換機制。

• 兩者都可用于超級副本和用戶特征功能的定義。

對規則的反應的優點：

• 它可以對大量變化做出反應。

• 它可以驅動更復雜的修改。

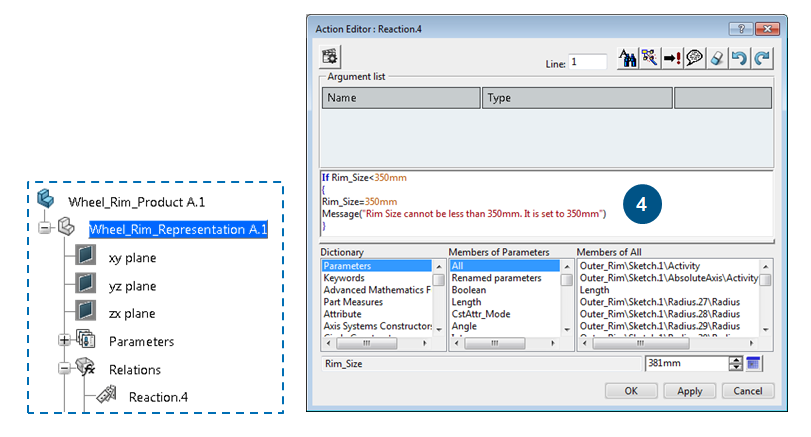

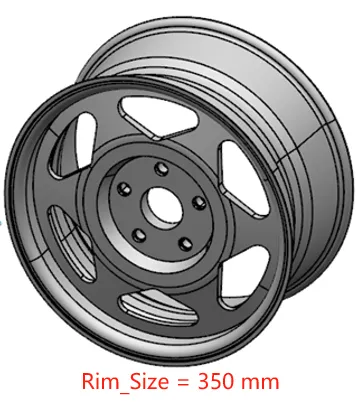

我們來創建一個反應的例子，當Rim_size的值小于350mm時，將Rim_size的值修改為350mm，并彈出對話框告訴用戶。

圖8. 反應示例
