產品線工程（PLE）簡介
產品線工程（PLE）是一種產品設計與開發方法，推出這一方法的目的是高效進行一系列同類產品的設計與開發。整個產品家族被稱為產品線，而該家族中的某一型號產品則被稱為產品變種(Product Variant)。
在傳統的開發模式中，開發這樣一個家族的通常方法是開發一個產品，然后復制和修改所有后續產品的設計文檔（所謂的克隆和個性結合方法）。但這種方法充滿了問題：“很難對所有產品進行全面一致性的更改。此外，可追溯性受到極大損害，很難進行影響分析?！?/span>
相比之下，PLE方法規定用戶設計包含產品整個變異頻譜的常見設計，此設計稱為系統的超集設計（又名150%型號）。
首先，超集設計中會描述可用的功能選項（通常在單獨的文檔/工具中，而不是系統設計文檔中），并且在功能選擇和設計中的特定點之間建立連接，這些點需要根據功能選擇而變化（這些點稱為變異點）；
其次，做出特定的功能選擇來定義家族中的特定產品；
最后，通過獲取家族的設計文檔并根據該產品的功能選擇縮小范圍，得到特定產品（又名100%型號）的設計規格或文檔。
傳統的PLE過分依賴專業的PLE工具來執行，對各種資產進行操作，以生成產品的一致設計文檔，這通常要求PLE工具與用于設計系統的工具系列中的所有工具集成。
基于模型的產品線工程（MB-PLE）

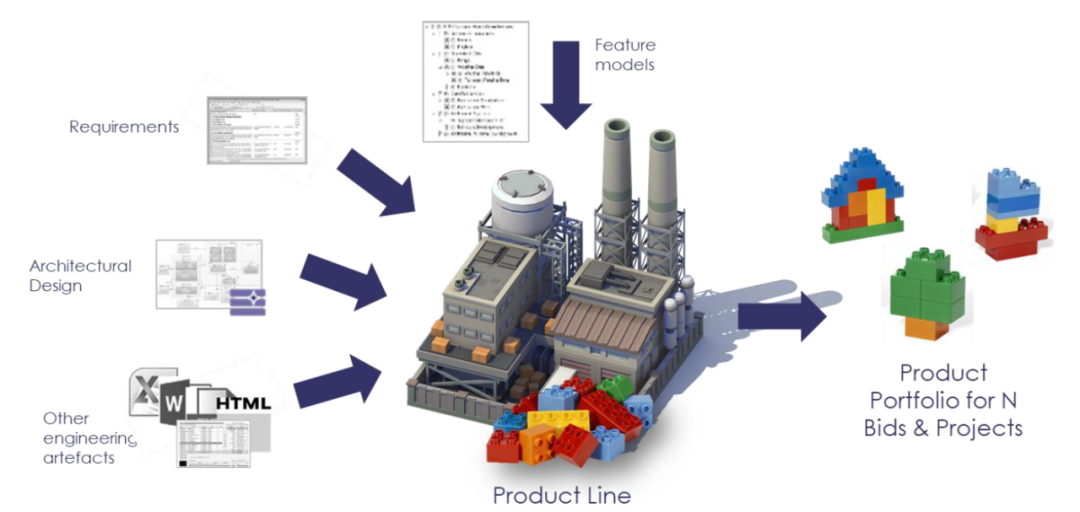

隨著系統和系統的模型變得越來越復雜，MBSE領域工程技術的逐漸發展，基于模型的技術對于緩解傳統PLE設計所存在的弊端是必要的。基于模型的產品線工程（MBPLE）通過使用SysML，使對象可變性建模的產品線工程和可重用資產規范的組合基于模型展開設計。這使工程師能夠重用資產，同時對系統做出基于價值的決策，如下圖所示：
本文將使用汽車示例描述基于模型的產品線工程、創建產品線的過程、150%模型、變體建模和實例變體配置。最后，本文將介紹使用基于SysML模型的產品線設計這種方法適用于復雜通用產品領域的優勢。
基于SysML模型的汽車產品模型原型設計
3.1 原型背景
產品家族概念的產生發展與產品數字化發競爭策略的發展過程息息相關。隨著科技的發展，通過產品家族策略來贏得市場競爭優勢的產品類別有很多，比如手機、家用電器、汽車、無人機、商用航天、民用飛機、網絡電商等，其中汽車和手機由于具有用戶市場龐大、基本共性功能相似以及用戶偏好易識別歸類等共同特點，導致他們都傾向于實行產品家族策略。
下面以某廠SUV汽車產品策略為例，簡單介紹一下產品變體管理的場景。
假設某車企按市場要求計劃同時發展多款SUV車型以滿足不同消費群體：首先從發動機來看，需要分別具備V8發動機、V10發動機等多種發動機，同時變速器需要配備無極變速器、雙離合變速器和自動變速器；從車身及懸掛系統來看，需要支持普通獨立懸掛、空氣獨立懸掛及電磁獨立懸掛系統；從內飾來看，需要支持空調系統、加熱座椅、加熱方向盤、自動駕駛系統、自動泊車系統等。根據市場用戶的不同需求將此SUV車型分為：豪華、高配、標配三種不同的車型。
3.2 原型搭建環境
Windows10系統；
CATIA Magic Systems of Systems Architect 2022x Refresh2；
3.3 原型過程

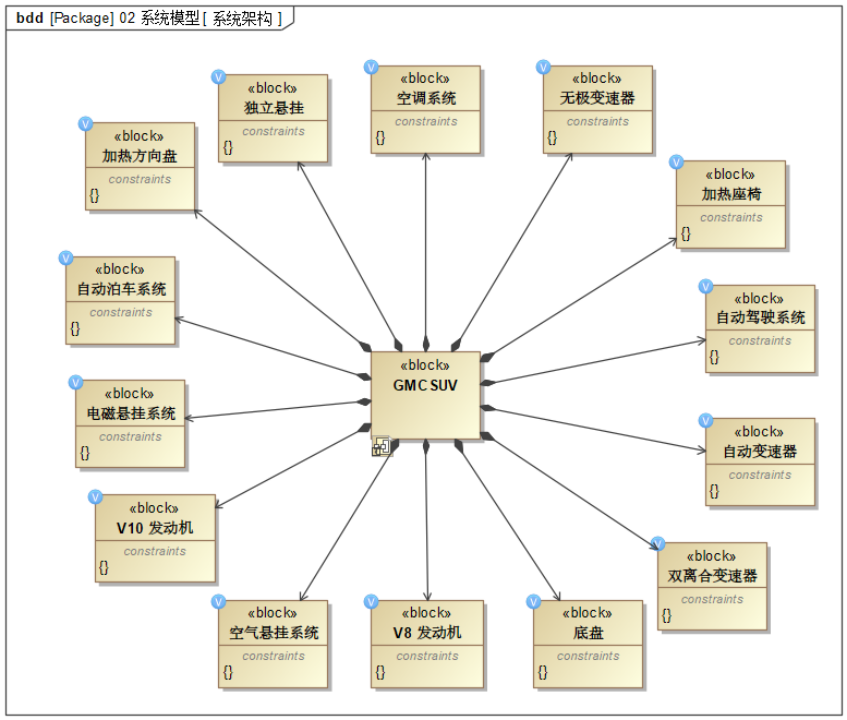

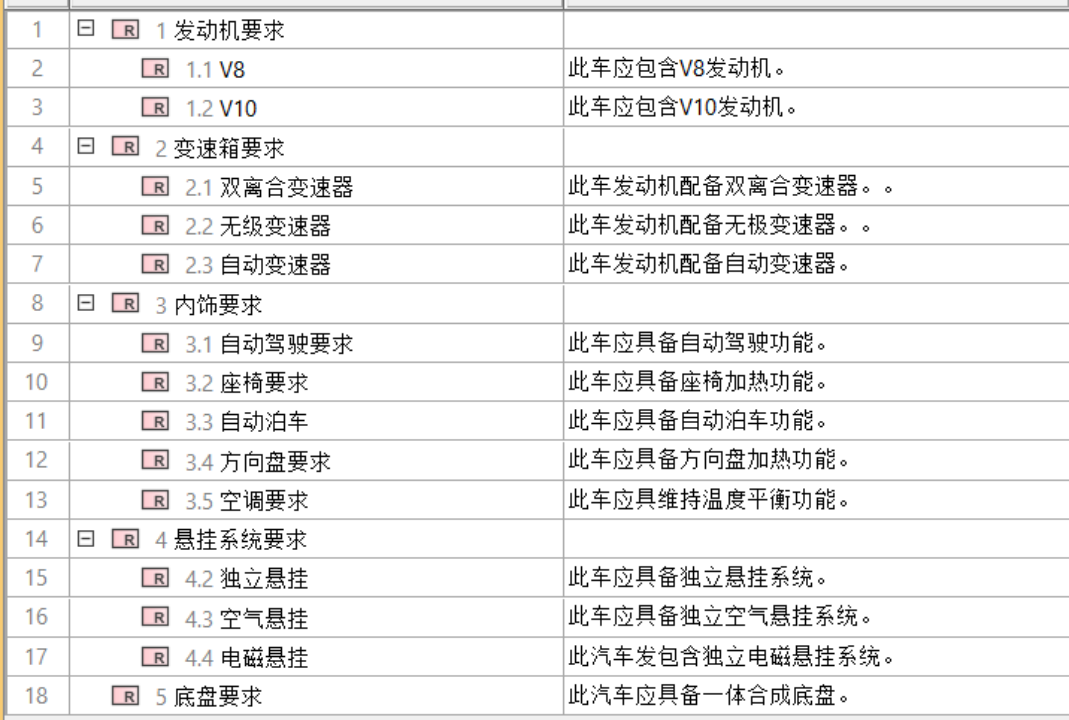

1. 150%超類模型設計
根據上述場景及市場需求，在架構建模工具（CATIA Magic）中構建此SUV超類模型，此超類模型應包括上述場景及市場所需求的所有模型。

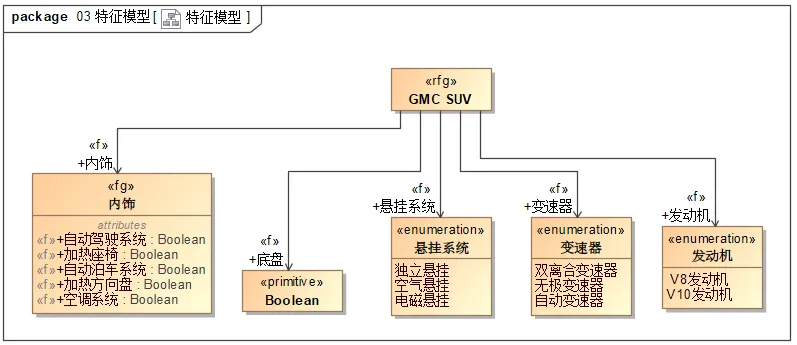

2. 特征模型設計
在架構建模工具（CATIA Magic）中根據設計的GMC SUV超類模型，提煉設計GMC SUV汽車產品的特征模型。

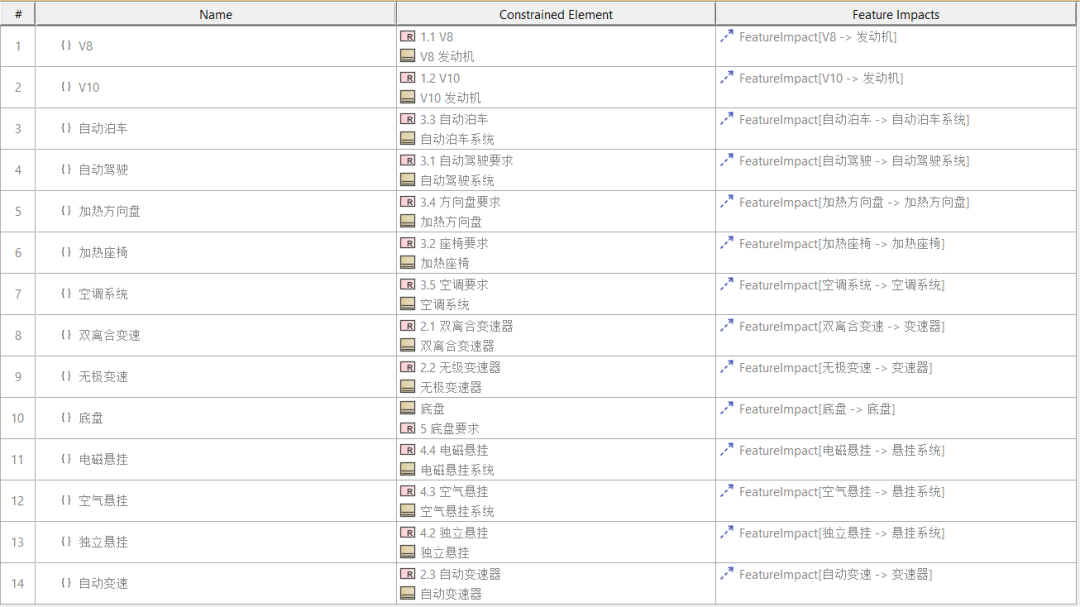

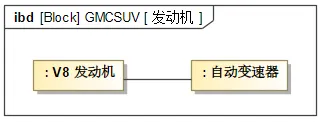

3. 變點設計
為了實現模型產品化配置，需要針對150%超類模型設計變點，并根據設計的變點對GMC SUV汽車模型進行變點配置。
4. 變體模型實例化配置

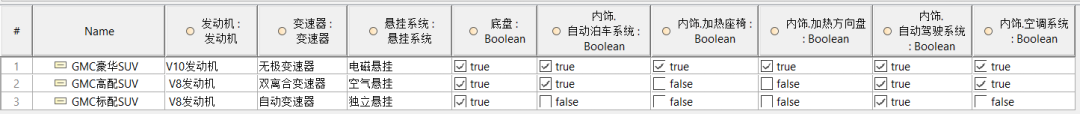

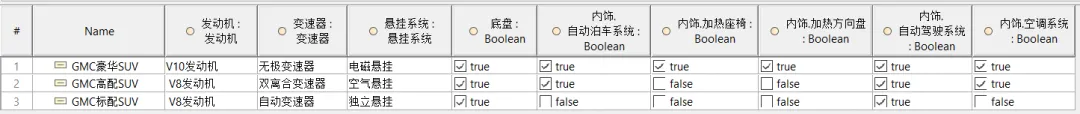

根據用戶需求對汽車超類模型進行實例化配置，假設此SUV汽車按照用戶需求設計分為三個車型，分別為：豪華、高配和標配。每個車型所具備的發動機、變速器、內飾及底盤要求不同，根據實際需求配置三個車型如下表所示：

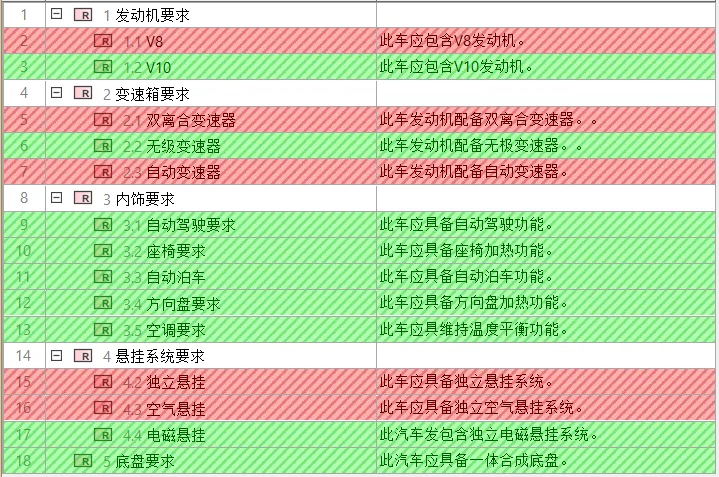

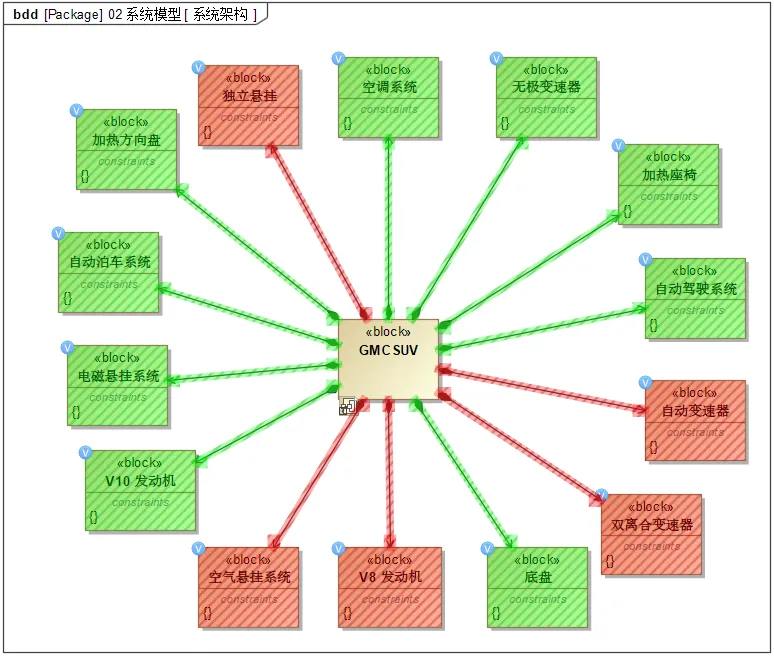

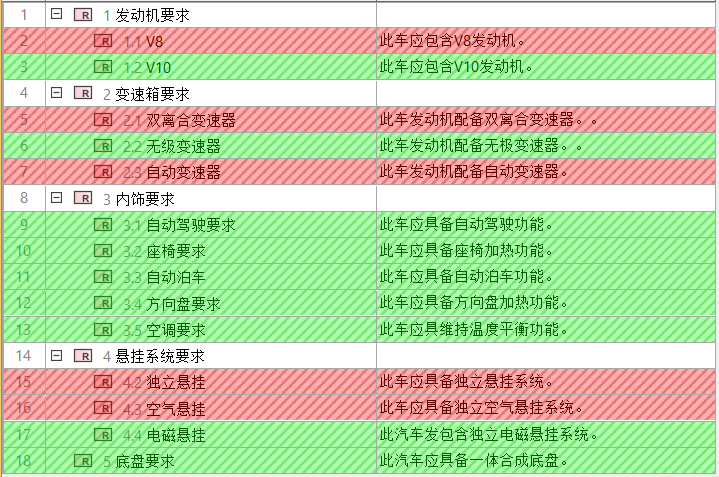

根據配置結果查看各車型，其中豪華版要求及配置如下圖所示：

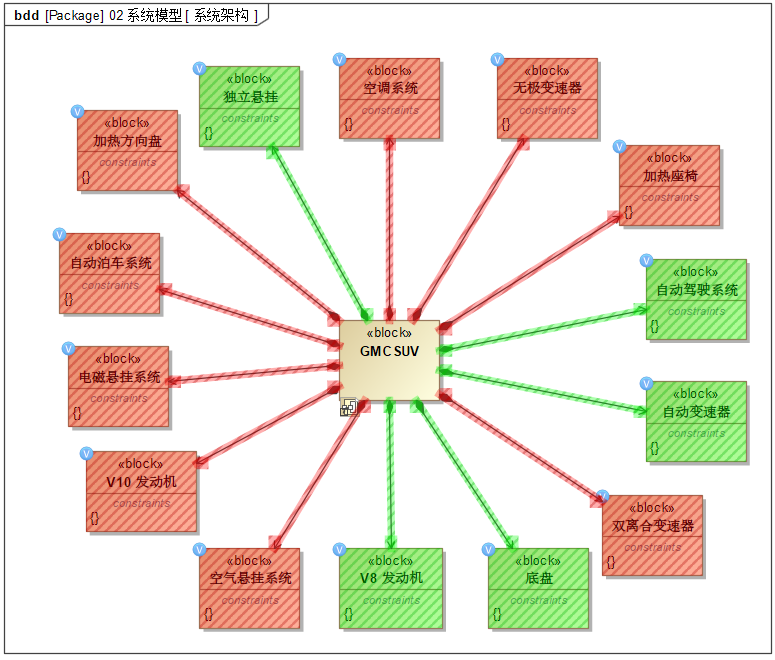

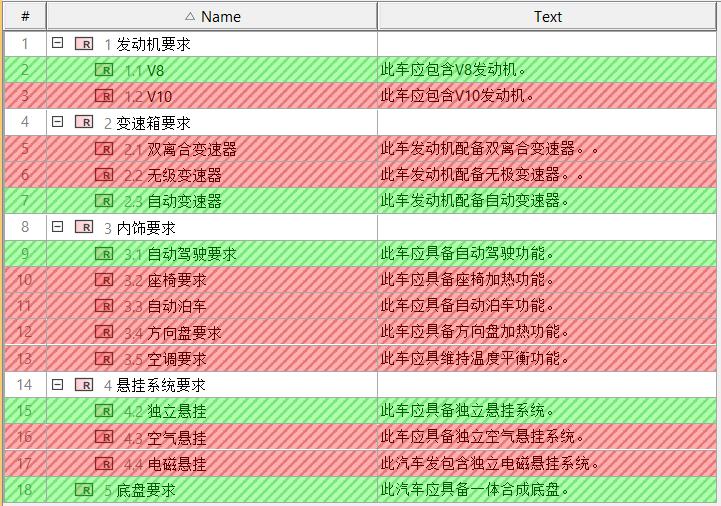

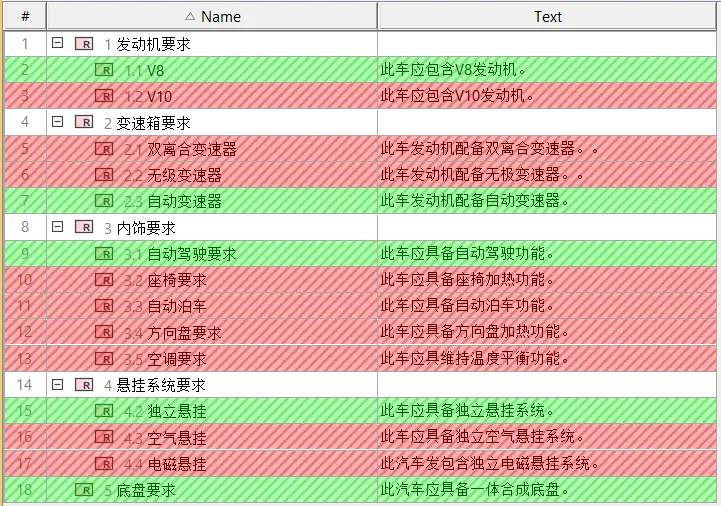

標配版要求及配置如下圖所示：
5. 變體模型生成
根據不同的配置，可自動生成不同配置類型的型號模型，生成的不同型號模型種包含通用部分以及各自特有部分。

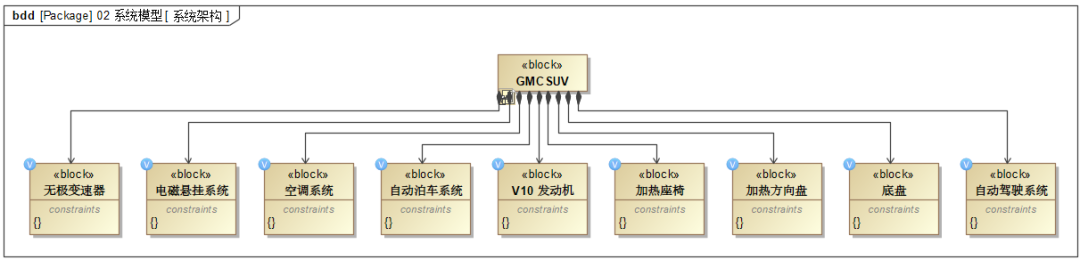

生成的GMC豪華SUV模型如下：

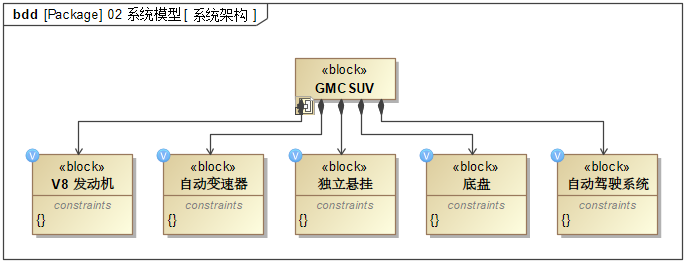

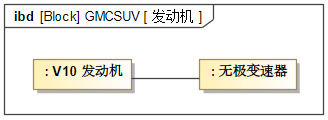

GMC標配SUV模型如下：
價值總結
通過基于SysML模型的GMC SUV汽車產品線工程設計案例，驗證了傳統產品線工程（PLE）設計方法與基于模型的系統工程（MBSE）的有效結合，對于企業復雜裝備及家族化產品設計有如下價值提升：
· 通過采用了以價值為導向的家族產品正向設計方法，有效連接了市場需求和產品業務分析、架構、設計及工程，確保了可變點對產品設計的影響，并保證了產品設計的高度一致。
· 在需求和解決方案架構模型中將這種價值分析設計形式化，不僅可以確保對產品內容和利用率的深入理解，還可以通過形式化建模的方式將每個選項及替代方案的范圍和影響模型化，加強了可變性定義。
· 架構分析簡化了一些可變性源，有助于定義和減少變體之間的依賴關系，確保了變點和產品結構之間的高度關聯和復用。
