又一個3DE項目上線啦！?。?/p>

安托集團在BIM解決方案實施上又達到新高峰?。?！

2018年12月21日上午，中國電建集團西北勘測設計研究院有限公司“基于3DE橋梁工程全三維協同關聯設計項目”順利驗收。在驗收會上，西北院數字化中心楊黨鋒主任對項目給予了肯定，作為2018年數字中心重點投入的項目取得的成果是令人滿意的，而且形成了此類項目的管理體系，值得其他項目借鑒。城建院橋梁所張鋒所長對項目組也給予了高度評價，認為通過本項目的實施完成了橋梁所三維設計體系的建設，給橋梁所的三維設計及應用打好了基礎，為下一步基于三維模型進行CAE分析和三維成果應用做好了準備。

項目驗收現場

客戶介紹

中國電建集團西北勘測設計研究院有限公司（以下簡稱“西北院”），成立于1950年，是世界五百強企業——中國電力建設集團（股份）有限公司的成員企業。

經過多年的市場和業務拓展，西北院已由傳統的水電勘測設計院轉型發展成為集勘測設計、工程總承包、投資運營于一體的科技型工程公司。 在水、風、光、地熱等能源綜合利用、水生態環境工程、太陽能熱發電、垃圾集成利用、城市地下綜合管廊、區域社會經濟規劃等方面形成了鮮明的技術特色，具有為政府、客戶提供工程整體解決方案的綜合能力和國內一流水平。

項目概述

本項目依托西北院城建院橋梁所的“南汀河大橋工程”，基于該橋梁工程進行三維協同正向設計，即在沒有圖紙的情況下，直接在達索系統3DE平臺上基于骨架基線進行全專業三維協同設計，并且將最后的三維設計成果直接在平臺上進行VR的匯報展示，讓設計員實現真正的沉浸式設計。

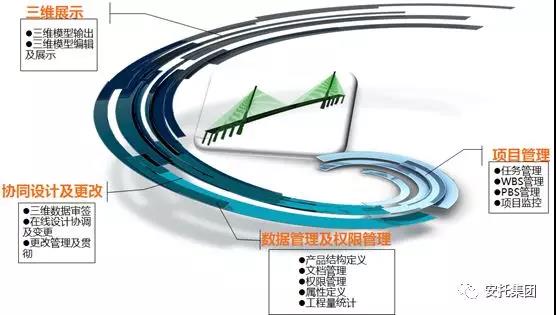

項目實施內容

工作現場

項目管理

通過在3DE平臺上制定WBS模板，快速定義橋梁項目工作計劃，包括時間、人員、任務等；

建立統一的項目管理平臺，對項目設計計劃進行全過程管理和監控，提升項目管理水平和設計效率；

進行項目監控，包含單項目監控和多項目監控。

數據管理

基于統一的產品結構數據，對設計過程所產生的三維模型和相關文件的發布和變更進行有效的管控，實現設計數據的審批和在線瀏覽，保證設計數據質量；

加強對項目結果數據的管理，提高項目數據的重用，縮短橋梁設計周期，并為項目報價提供有力支持。

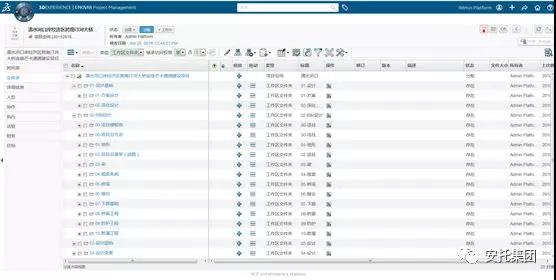

項目數據管理

橋梁三維協同設計

梳理和定義出橋梁的骨架基線，基于該骨架進行橋梁的三維協同設計，實現橋梁的三維正向設計；

橋梁構件庫搭建，梳理并定義橋梁設計過程中的模板（輸入條件），并搭建合理的構件庫架構，適合橋梁所三維設計應用和維護；

橋梁設計管理，指導橋梁設計人員在3DE平臺實現設計管理（BOM）、模型校審、工程文檔管理、模型變更等內容。

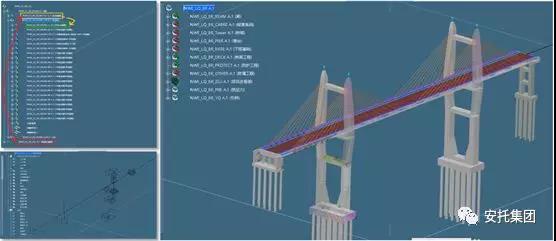

項目三維模型

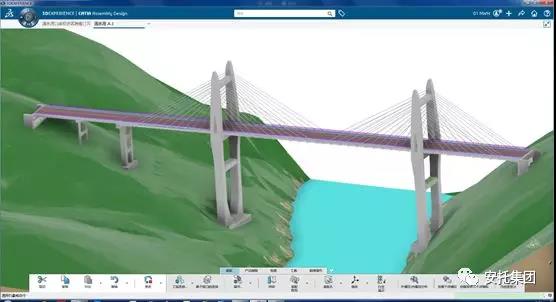

橋梁三維模型展示

指導橋梁設計人員進行橋梁模型的材質添加、渲染等，輸出相應的全景照片、AR及VR產品，滿足成果包裝需要。

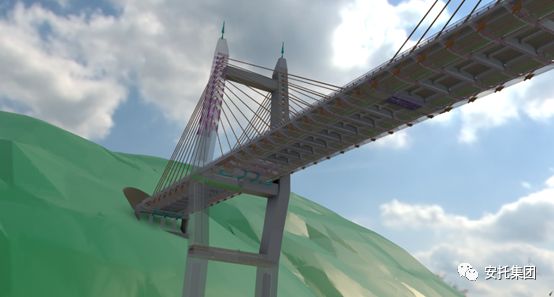

模型渲染

項目亮點

1、實現了橋梁所管理和設計能力的提升

（1） 管理能力提升：

標準化管理流程和設計流程，提升企業管理水平。

有效管理企業知識，縮短投標準備時間，提高贏標能力。

提升決策分析能力，助力做出正確的決策 。

（2） 設計能力提升：

提升協同設計效率，縮短設計周期。

設計數據有效管控，減少工程變更。

設計知識積累與重用，提升設計人員的能力。

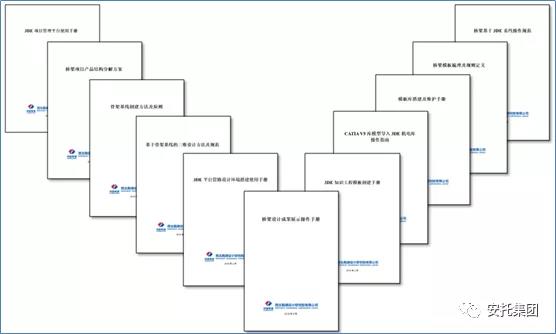

項目交付文檔

2、實現橋梁的三維正向設計，基于骨架基線，結合構件模板，快速實現橋梁模型的創建和更改

基于骨架基線的三維關聯設計

3、梳理出橋梁所構件模板的分類，并對各類型的模板進行了詳細的制作方法定義，完成橋梁所構件庫架構以及相關內容，方便使用和維護

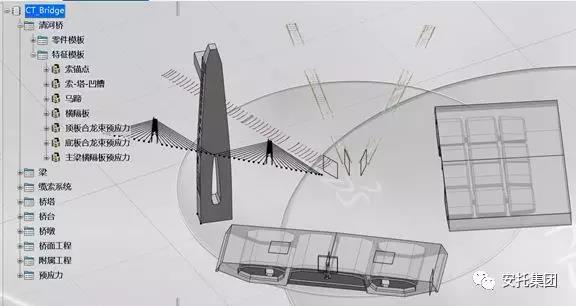

橋料所構架模板庫

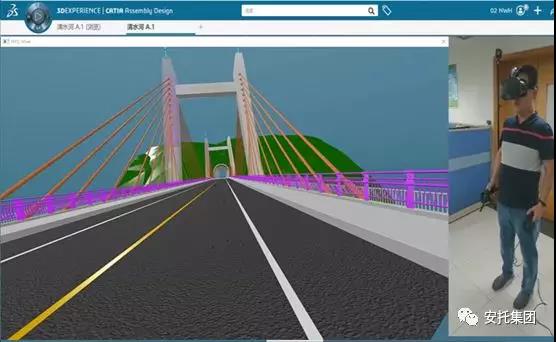

4、將設計完成的大橋在3DE平臺上進行渲染，基于VR眼鏡實現沉浸式的設計產品匯報評審，獲得業主及評審專家的廣泛好評。
