在上期我們介紹了CATIA知識工程最基礎的工具：參數和公式。我們接著一起來感受設計表，部件家族和產品表，特征模板以及工程模板等強大功能。
圖1. CATIA基于知識工程的自動化技術核心工具
圖2. 通用工具欄
一、設計表
設計表是一種包含參數值類型的文檔，利用外部值驅動CATIA文件的參數，具有以下優點：
提供預定義的組件配置
易于修改尺寸
僅創建組件的實際配置
使用數學關系鏈接無法表達的參數值
例如：我們繼續以這個輪轂?zāi)Ｐ蜑槔?，將輪輞尺寸Rim_Size、輪輞寬度Rim_Width以及輪轂的材質Material的參數用一個設計表來驅動，配置Configuraiotn是對應于設計表中的一行的一組參數值，當更改配置時，三個參數會同時更新。
圖3. 齒輪設計表
二、部件家族和產品表
部件系列是一個對象，允許以簡單友好的方式生成和管理一系列借助設計表從常規參數定義派生的物理零件或裝配體參考，并且每個元素的常規參數定義均不同。生成操作可按需執行，并且通過目錄應用程序?qū)⑾盗性靥峁┙o最終用戶。產品表類似于設計表的思路，設計表和產品表之間的主要區別為：使用產品表可以處理產品，而使用設計表只能處理零件。
部件家族應用程序用于：
定義和管理第三方提供的標準零件系列（螺栓、螺絲、滾珠軸承等），以供這些零件頂部的團體構建產品使用。
定義和管理自制部件可變性和標準化。

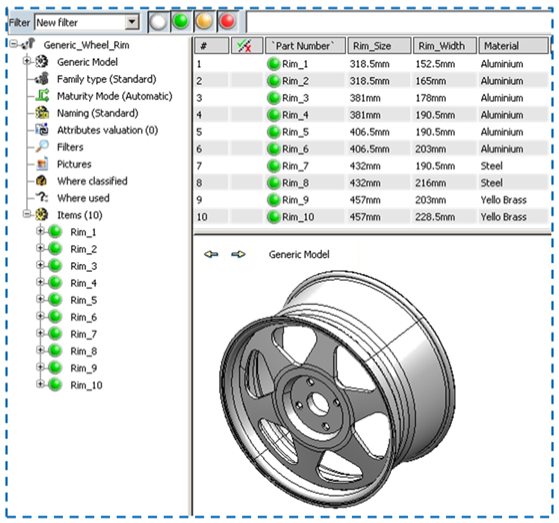

圖4. 部件家族
三、特征模板以及工程模板
工程模板用于定義可重用和變形的零件和裝配模板，實現產品及的知識重用和變形，模板中不僅僅是幾何，還包含規則，檢查，參數，關系，設計表等所有知識工程對象。
CATIA特征模板包括超級副本和用戶特征，大多數的CATIA設計角色支持特征模板定義和重用功能，方便應用。

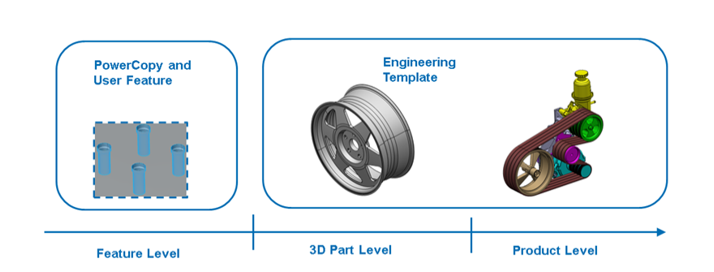

圖5. 特征模板以及工程模板
超級副本是在 3D 形狀展示節點內工作的模板。從特征的集合中（幾何圖形、字面、公式、約束等），可以創建您自己的特征集合。結果是零件設計特征或形狀設計特征，可以在其他 3D 形狀展示的設計中重復使用。
用戶特征是在 3D 形狀展示節點內工作的模板，非常類似超級副本。像超級副本一樣，從特征的集合中（幾何圖形、字面、公式、約束等），可以創建您自己的特征。結果是零件設計特征或外形設計特征，可以在其他零件的設計中重新使用。

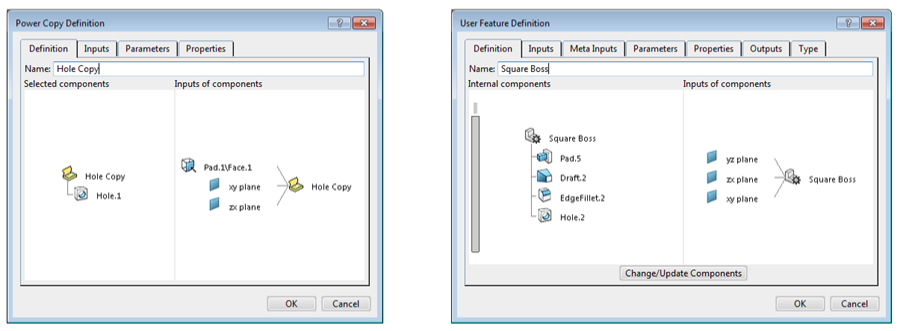

圖6. 用戶特征和超級副本的創建界面
用戶特征和超級副本之間的主要區別，實例化時所用的機制不同：
超級副本開放模型內部特征，如果需要更改超級副本結果，可以直接更改超級副本結果的特征。
用戶特征隱藏模型內部特征，如果需要更改用戶特征結果，可以通過更改用戶特征參數來實現。

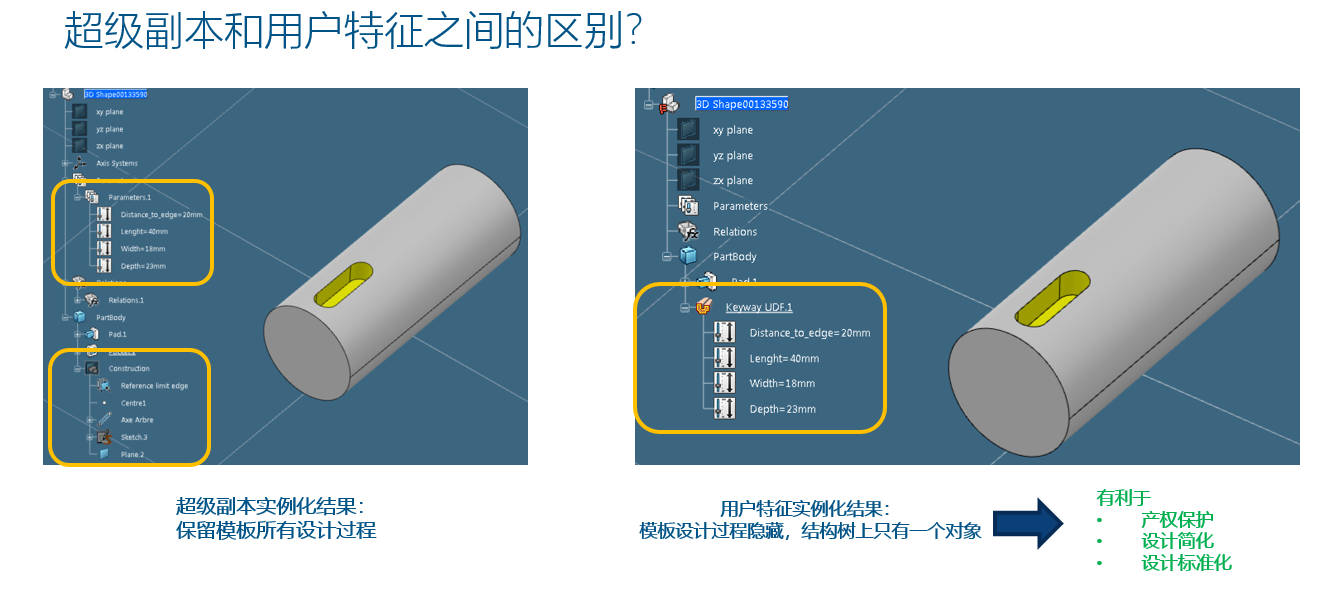

圖7. 用戶特征和超級副本的區別
特征模板以及工程模板的應用，可以幫助企業對已有設計知識的高度重用和快速變型設計，也體現了企業數字化設計能力的水平。

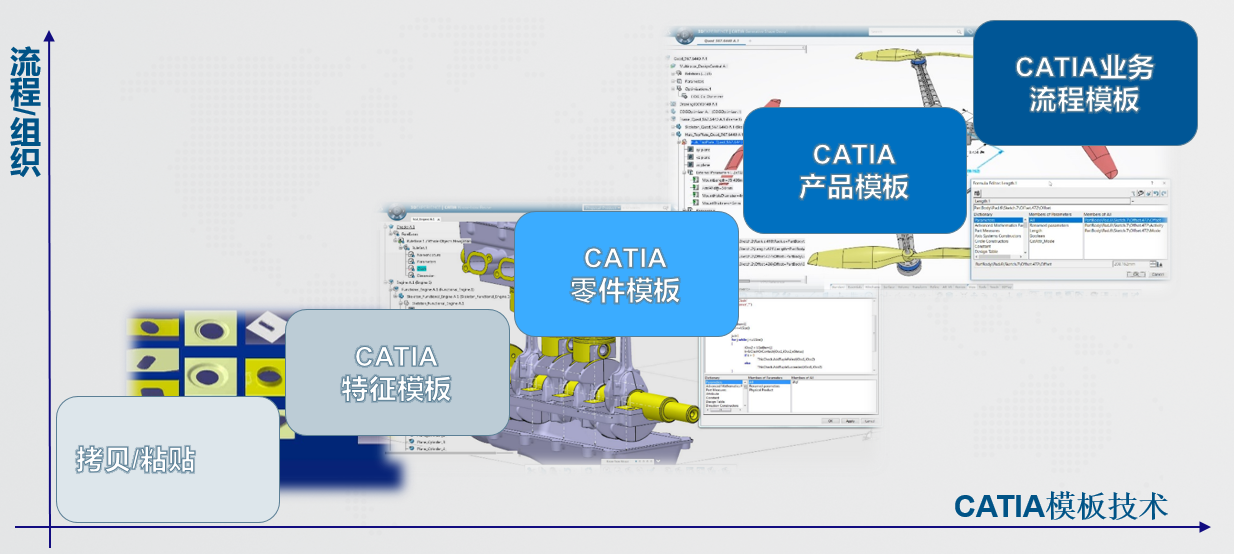

圖8. CATIA模板技術的應用層級
我們再回顧上一期最后的齒輪視頻例子的效果，如果只使用公式和參數是實現不了的，需要借助CATIA模板功能，設計流程如下：

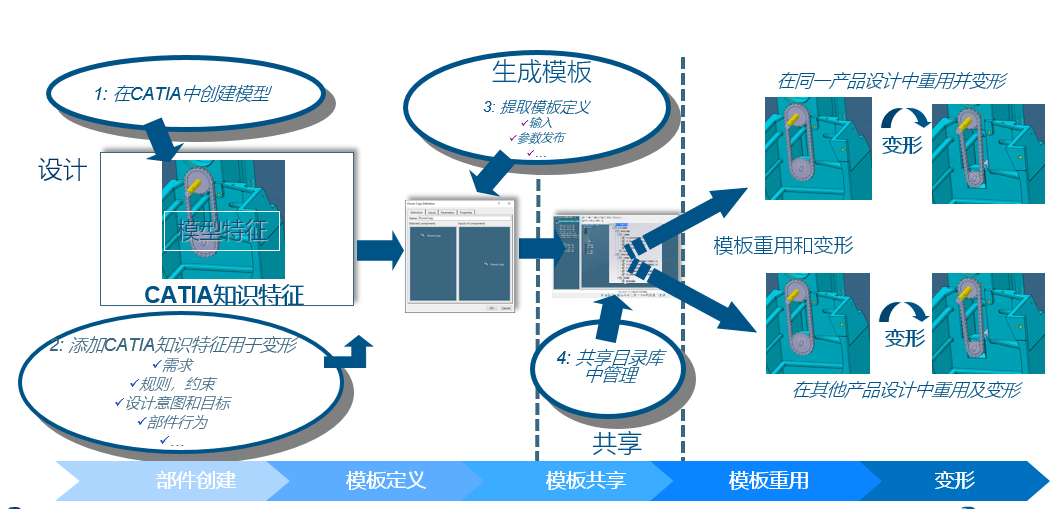

圖9. 齒輪模板的應用例子
最后，給大家展示一個航空行業里機翼設計的工程模板快速重用的應用例子。將翼肋做成工程模板，要使用時，只要選擇輸入的參考元素（如果將輸入?yún)⒖荚氐拿匆?guī)則預先設定好，插入時可以讓模板自動匹配輸入?yún)⒖荚兀焖偻瓿奢斎霔l件），強大的知識模板功能就可以根據這些輸入條件生成符合要求的實例化對象，大大提高了工作效率和設計準確度。
下期將給大家?guī)?strong xss="clean">功能更加強大的EKL介紹，敬請期待。
