通常我們將會影響系統性能的、難以可視化以及影響生產力的裝配模型定義為大裝配模型。在面對大裝配模型時，往往面臨以下的挑戰：

• 系統性能問題：加載組件時間長；軟件白屏、崩潰；執行設計功能反應緩慢；

• 可視化問題：顯示質量差；在3D模型中查找零件困難；在裝配過程中響應緩慢；

• 管理具有挑戰性問題：查找零件困難；項目狀態更新緩慢；數據訪問受限/組織困難。

當前工業軟件中能夠打開一定數量級的大裝配模型的軟件并不多，以下基于達索的3D體驗平臺介紹面對大裝配模型打開的一些建議：

• 面對系統性能差問題：用于內存優化的智能 PLM 分析工具；最佳實踐：緩存設置、可視化和顯示性能設置、系統設置等。

• 面對可視化問題：3D縮略圖；產品查找器；導航體驗：漸進式加載；3D視圖過濾工具。

• 面對管理問題：3D搜索-6W標簽；ENOVIA書簽等。

面對不同的使用模式，3D體驗平臺中的CATIA提供了3種幾何圖形的可視化模型設置：

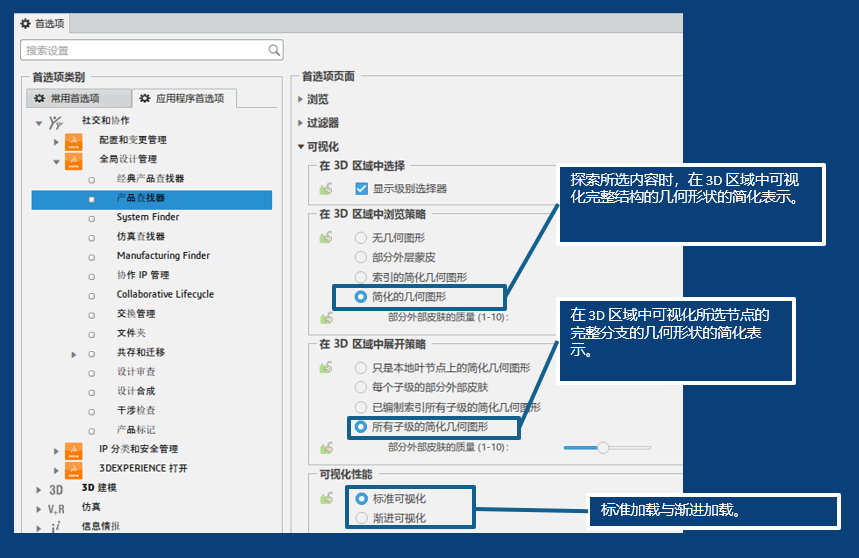

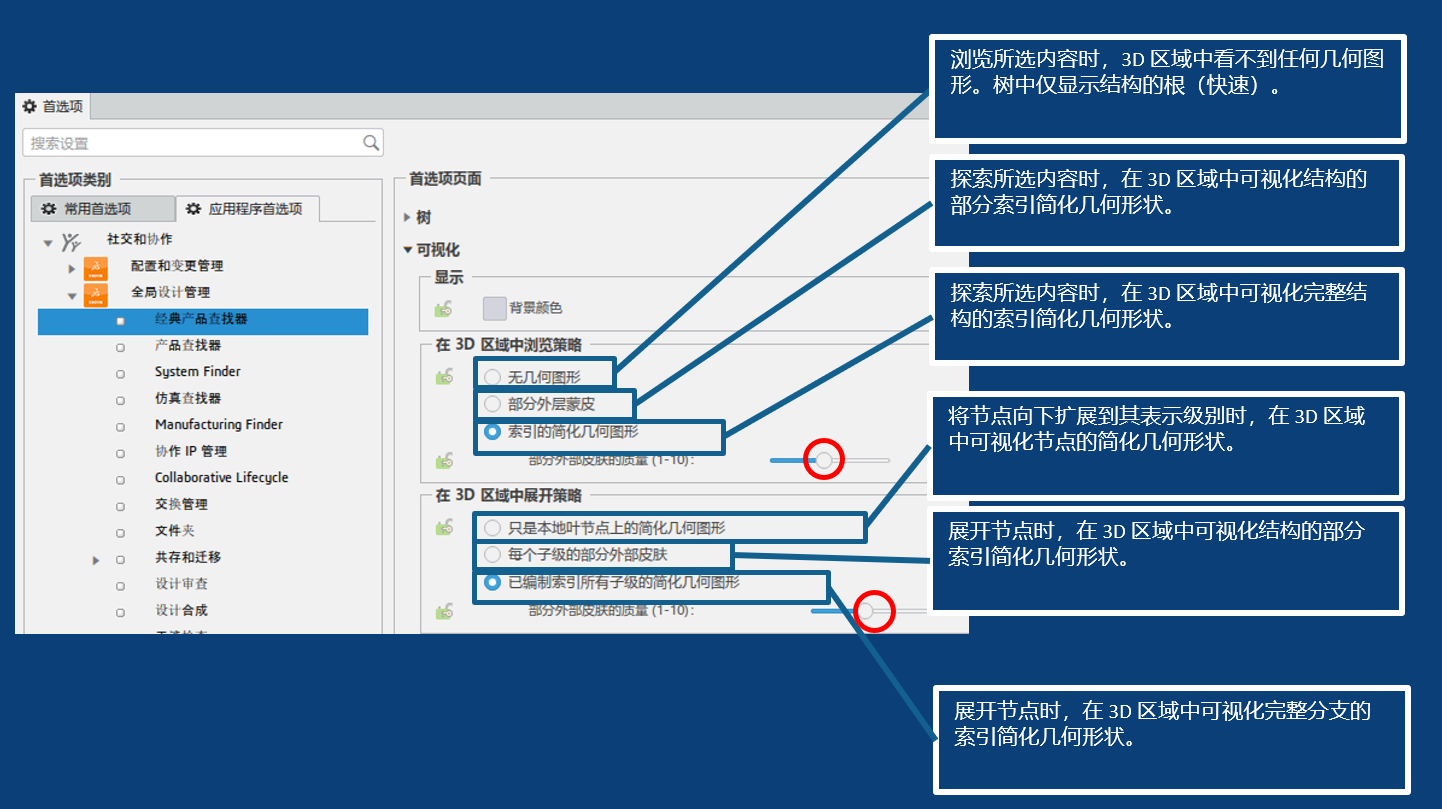

• 導航/探索模型：3D縮略圖模式，對應裝配中的結構節點，3D 索引服務器返回基于終端節點的裝配組件的動態視圖。3D縮略圖的特點：輕量級表示；很少的三角形可以獲得逼真的形狀；打開精確的 CATIA 幾何體之前進行預覽。

• 可視/開放模型：CGR模型，它是一種輕量級的細分幾何體，其中僅將終端節點存儲在數據庫中以便快速加載。CGR模型的特點：內存占用比3D縮略圖大3倍；需要更多時間加載；更高的精度并包括線框定義。

• 創造/編輯模型：CATIA模型可編輯模式，按需加載精確的非細分幾何體；編輯模式的特點：從數據庫加載的精確形狀；最高精度為 0.001 毫米；根據需要加載精確的模型表示以進行編輯。

當我們需要在工作中打開大裝配模型時，我們需要判斷我們這次打開大裝配模型的意圖，是設計模型還是審查模型？

• 設計模型，可以通過搜索、書簽文件夾的形式找到對應的設計模型打開。

• 審查模型，那可以先在瀏覽的情況下打開模型，通過對縮略圖下的模型進行查找、過濾后在打開模型。

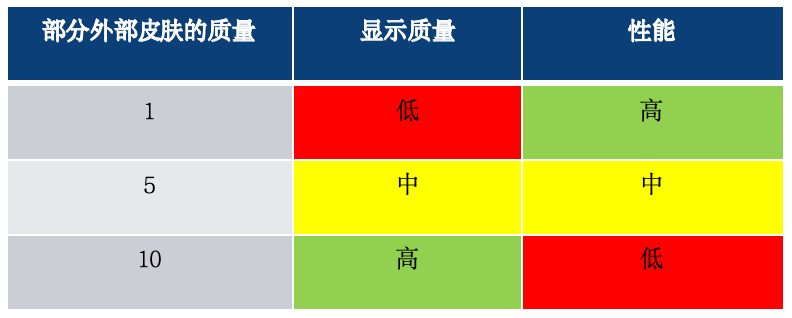

其中，部分外皮的質量數值設置如下：

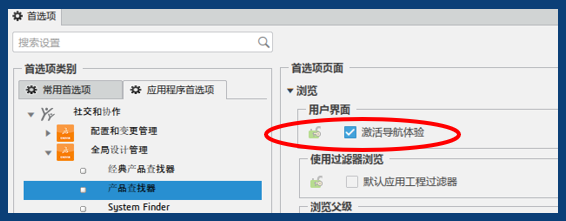

設置該選型內容需要激活以下設置項：

備注：不建議對大型結構使用簡化的幾何形狀。

3.3.1 緩存設置

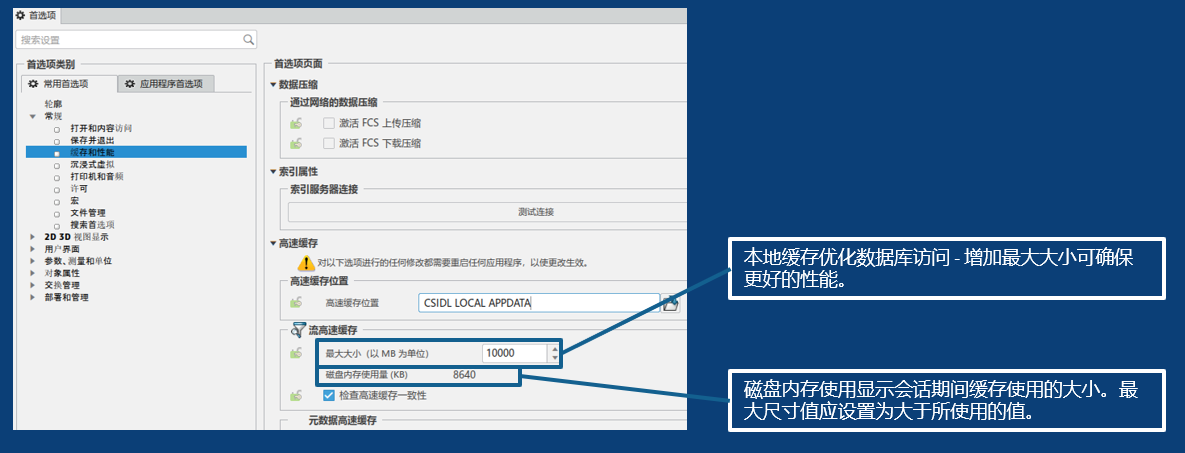

CATIA默認使用緩存模型打開模型。

3.3.2 3D精度設置

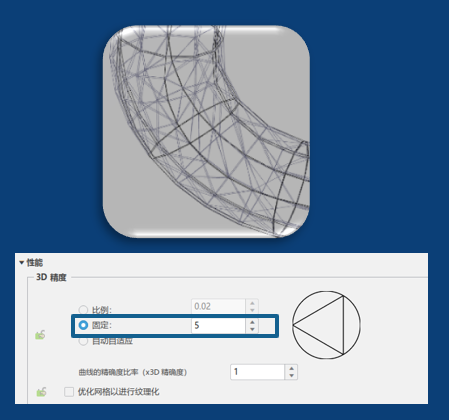

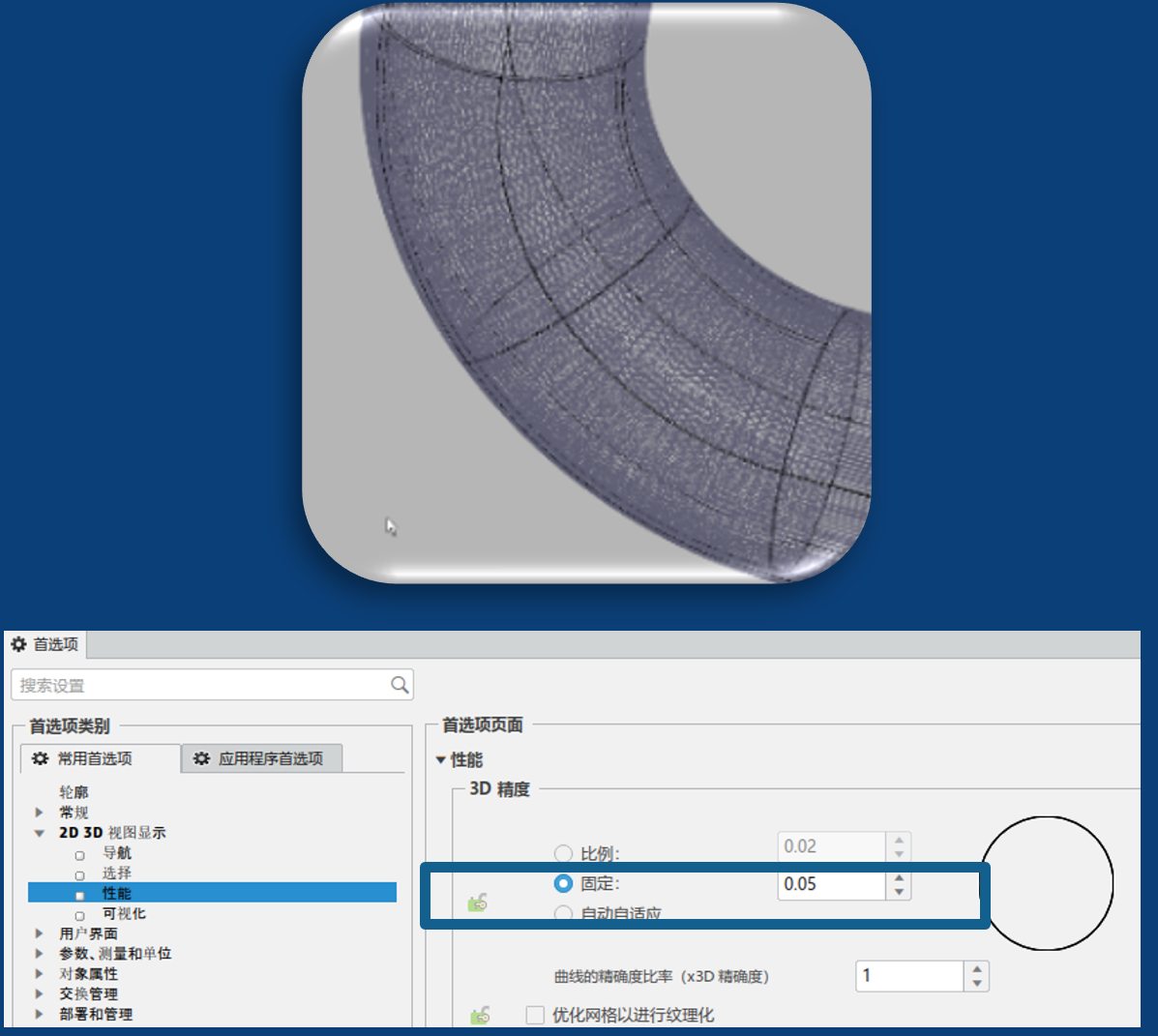

當處于“編輯”模式下時，精度選項用于控制曲面的網格?！熬W(wǎng)格”表示幾何圖形的曲面使用三角形來構建。將會計算出一個三角形，以便描述所有點的相鄰關系。設置固定弦高值（從 0.01 到 10），以計算所有對象的網格。

3.3.3 視覺質量設置

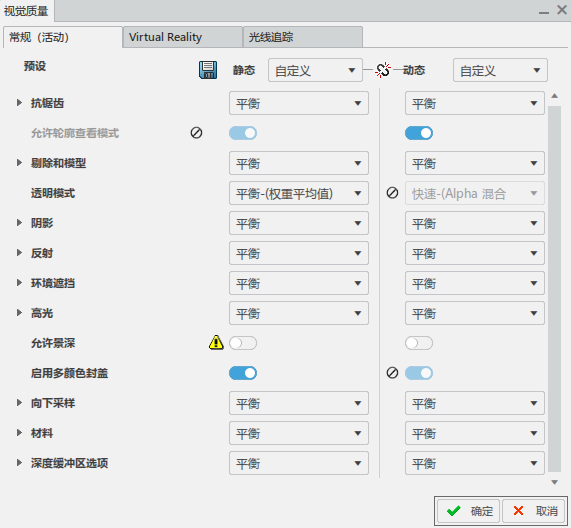

視覺質量設置通過預定義值或自定義可視化參數修改渲染性能和視覺質量。“快速”模式提供最佳實時性能；“超高”模式提供最佳視覺質量結果；“超高”模式是“實時渲染”的一個很好的設置?！办o態”意味著與對象沒有交互?！皠?dòng)態”意味著通過例如操縱器、旋轉、縮放或動畫來修改視點。

理想情況下，應使用“靜態”渲染模式的增強視覺質量設置，以及“動態”渲染模式的“快速”設置?！叭∠溄印笨蔀椤办o態”或“動態”會話選擇不同的視覺質量設置。預設的“虛擬現實”針對沉浸式用例進行了優化。

3.3.3.1 抗鋸齒設置

抗鋸齒設置允許指定的形式進行內部渲染數，以創建抗鋸齒效果。防鋸齒會讓粗糙邊線變得平滑，通過考慮理想邊線與鄰近像素的重疊程度來實現更高分辨率的外觀。

圖像在內部渲染，并且使用的分辨率高于屏上分辨率。將僅繪制幾何圖形一次，并且對于 CPU 限制對象，這對性能有非常積極的影響。相反，對于 GPU 限制對象，性能增益則非常小。通過使用此技術，可以將屏幕上的每個指定像素劃分為“n”個子像素：子像素越多，效果越好。

3.3.3.2 剔除和模型設置

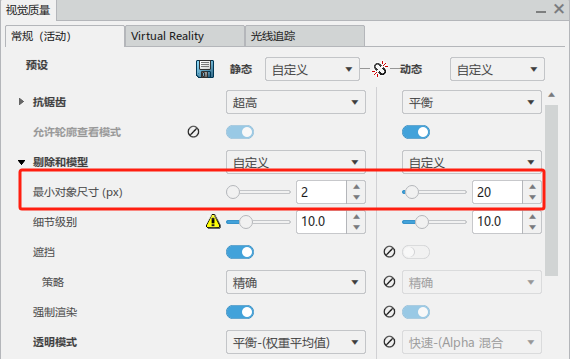

最小對象尺寸（以像素為單位）技術用于定義要在幾何圖形中顯示或隱藏的對象的尺寸（以像素為單位）。設置較高的值可以快速移動大型零件；設置較低的值會顯示更多詳細信息。

3.3.3.3 細節級別設置（LOD）

細節級別（LOD）根據用戶的距離調整對象的多邊形表示。這個想法是，并不總是需要查看幾何中的高級細節，因?yàn)槟承?duì)象距離足夠遠，使得細節變得毫無意義。設置較高的值以刪除細節；設置較低的值以查看所有詳細信息。

對象在觀察者附近，在屏幕上占據大量像素。需要精確 LOD 才能獲得良好的渲染效果。對象遠離觀察者。僅使用幾個像素，粗糙的細節級別足以渲染對象。

3.3.4 診斷工具

3.3.4.1 三角形數量

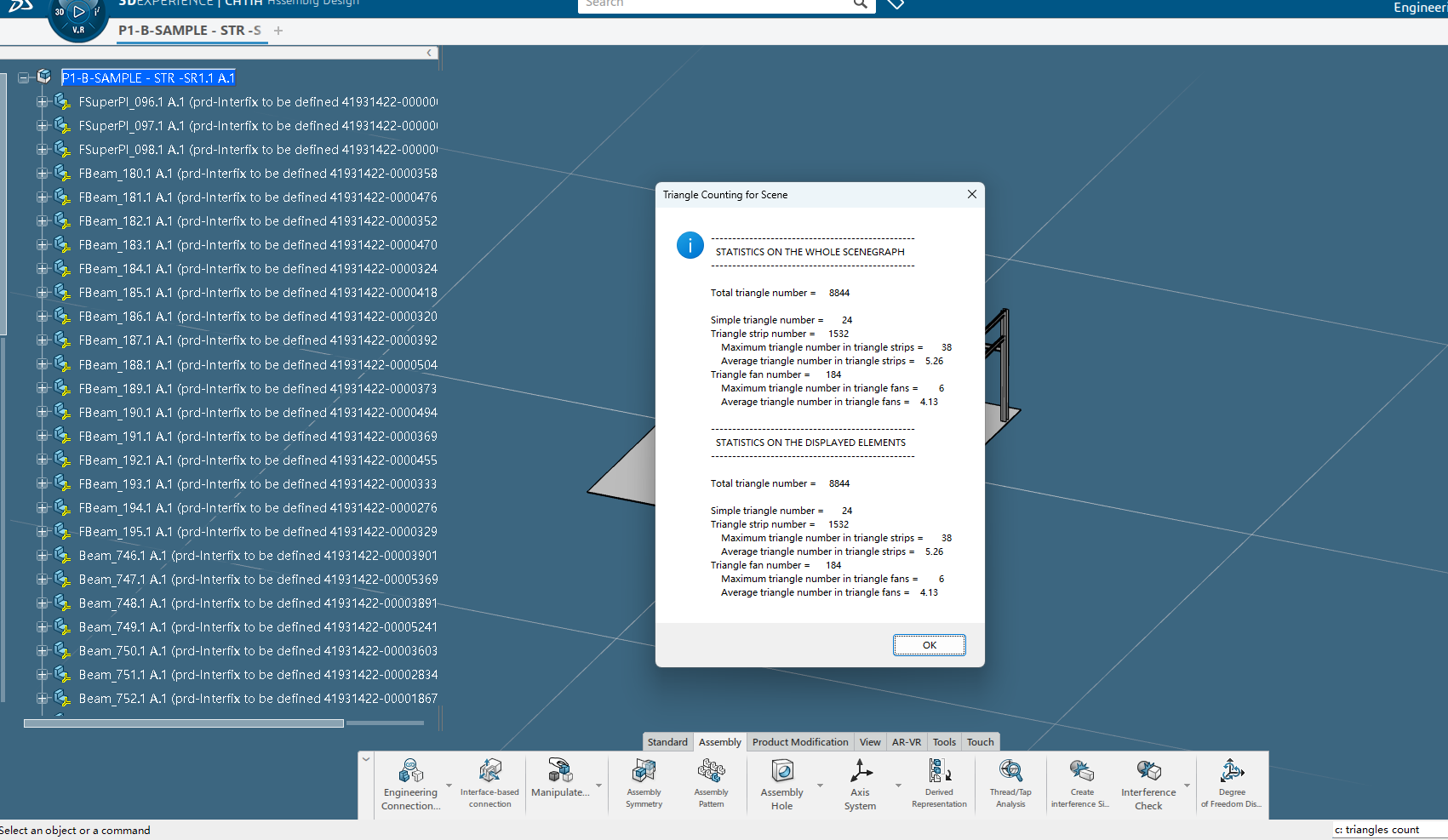

三角形計數（c:triangles count），此命令對加載模型的所有三角形進行計數。無論用戶的設置如何，都會進行三角形計數（屏幕外部的元素都會被計數）。該工具可以很好地了解所打開的模型。

2.3.4.2 測試視覺表現

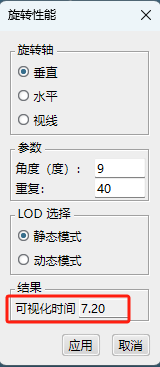

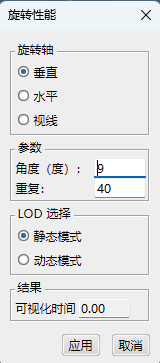

測試視覺性能（c:testvisuperfodraw）。該工具有助于查看視覺設置的影響。該工具可以根據設置的參數協助快速找到與電腦性能相比的最佳視覺質量設置。該工具旋轉加載的模型并以毫秒為單位給出結果。高分意味著表現不佳，低分意味著表現良好。

旋轉性能選型圖

裝配3D數據搜索-可以創建多種過濾器類型以方便裝配導航?？梢员４婧蜋z索過濾器，以便高效地重新應用。

使用屬性過濾器過濾內容：穿孔：過濾是自下而上進行的，檢查所有分支，如果任何節點符合標準，則采用整個分支。迭代：過濾是自上而下完成的，沿著分支繼續，一旦不符合標準，則停止。

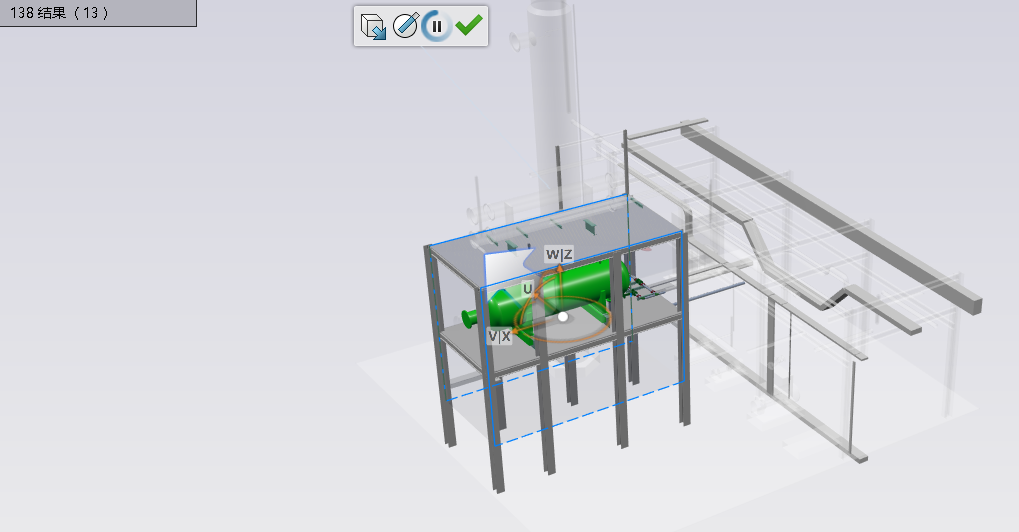

使用體積過濾器過濾內容：搜索結構中的 3D 對象，并在導航視圖中探索它們，而無需擴展和導航整個結構。有多種選擇模式可供選擇：鄰近查詢、邊界框查詢和球體查詢。

環境變量設置路徑：

install_path\B425\CATEnv\Env.txt；

添加環境變量?jī)?nèi)容：

OptimizedVisualization=Activated

設置上述變量以激活LDH設置和漸進加載。

最后對以上內容進行總結：

• 動態對CATIA進行相應的設置

• 根據工作需要僅加載和顯示需要的內容

• 使用性能更好的、更新的硬件和軟件版本

備注：本文CATIA軟件截圖來自3DEXPERIENCE R2023x版本，對幫助中文翻譯沒做改動，可能部分詞語與日常用語不相符。
