在飛機制造領域，電氣線路互聯系統（EWIS）被喻為飛機的血管（電能）和神經（數據和信號）系統。這就好比人的“脈絡”和“血管”，能為人體輸送能量。可以說，如果沒有EWIS的存在，飛機上所有系統的功能將無法實現。今天，我們邀請到了上海安托的康永老師，為大家?guī)?lái)專業的EWIS設計課程。接下來，讓我們一起走進EWIS的世界，了解這一系統從無到有是如何逐漸被重視的。
EWIS：飛機的 “生命線”
EWIS（Electrical Wiring Interconnection Systems），即電氣線路互聯系統，它遍布飛機全身，其核心功能是實現飛機各子系統之間的電能分配、信號傳輸及數據交互。
EWIS 的崛起：從簡單連接到關鍵系統

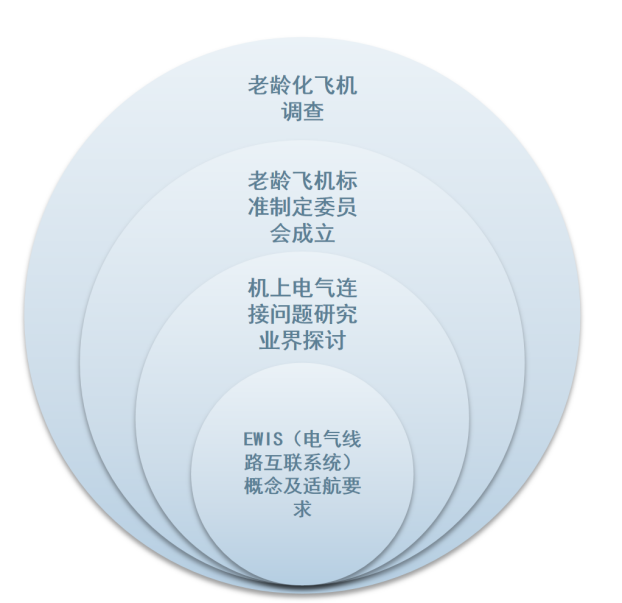

在飛機發展的早期階段，電氣線路僅僅承擔著簡單的電力傳輸和信號傳遞任務。隨著航空技術飛速發展，飛機系統愈發復雜，對電氣線路的依賴程度也急劇攀升，這促使了 EWIS 的應運而生與蓬勃發展。1996 年美國環球航空公司 800 號航班飛機事故、1998 年瑞士航空公司 MD-11 空中起火墜海等慘痛的航空事故，都凸顯了 EWIS 安全性的重要性，使其成為關乎飛機飛行安全的至關重要的獨立系統。
為了保障飛機 EWIS 的安全與可靠，美國聯邦航空管理局（FAA）于 2007 年底頒布了 FAR25-123 修正案，將電氣線路及其相關組件納入 FAR25 部新增 H 分部，確立了 EWIS 在飛機系統中的重要地位。中國民用航空規章（CCAR）也對 EWIS 制定了明確的定義和嚴格的規定，從導線、電纜到各種連接裝置、保護材料等，均在監管之列，為 EWIS 設計提供了權威標準，對從業者提出了極高的專業要求，同時也為 EWIS 設計人才開辟了廣闊且重要的就業前景。
EWIS課程——助你掌握“生命線“的核心技能
在這樣的背景下，安托 EWIS 設計課程應運而生，為心懷夢想的學員們提供從理論基礎到實踐操作的全方位學習體驗，助力大家在飛機設計領域嶄露頭角。
課程精英導師
本次培訓邀請到上海安托業務顧問康永老師授課?？道蠋煋碛谐^(guò) 7 年的 EWIS 設計經驗，在航空領域曾參與多個大型EWIS設計項目，包含C919 EWIS設計項目、C929 EWIS設計項目、彩虹無人機EWIS設計項目、廣東空天科技研究院EWIS項目等，對 EWIS 設計有著深刻獨到的理解和豐富扎實的實踐經驗，將為學員們帶來專業指導。
課程豐富體系
第一期課程聚焦民用飛機 EWIS 設計要點，涵蓋基本概念、重要性及核心作用，詳解設計內容與劃分原則，剖析 CATIA 軟件在電氣系統設計中的功能，通過實際案例提升學員理解與動手能力。
第二期全面展示基于 CATIA V5 的 EWIS 設計流程，從選型到布線優化再到出圖，突出關鍵步驟與注意事項，助力學員掌握高效準確設計方法。
第三期則集中于 3DEXPERIENCE 件在 EWIS 設計中的創新應用，展示線路設計、自動布線及優化，借助實操演示使學員熟練掌握技巧。課程整體注重實踐，通過案例與項目練習，強化學員解決復雜問題能力，為其職業發展筑牢根基。
適合學員對象
具備電氣工程、航空或航天 EWIS 相關領域的基礎知識，以便更好地理解和掌握 EWIS 的原理和操作。
具備三維軟件基礎操作能力，如 3DEXPERIENCE、CATIA V5、UG、SW 等，有熟練操作 CATIA 軟件經驗者更佳。
對 EWIS 培訓充滿熱情和興趣，愿意投入充足的時間和精力學習新知識、掌握新技能。
具備良好的心理素質，包括耐心、細心、責任心等，能夠在培訓過程中保持專注和積極的學習態度。
達索3DEXPERIENCE平臺電氣線束設計解決方案
在電氣線束設計領域，達索3DEXPERIENCE平臺提供了一套全面且先進的端到端解決方案，其依托強大設計建模能力，實現了邏輯設計與物理設計并行展開、同時成熟，基于統一平臺和單一數據源，革新了協同設計模式。

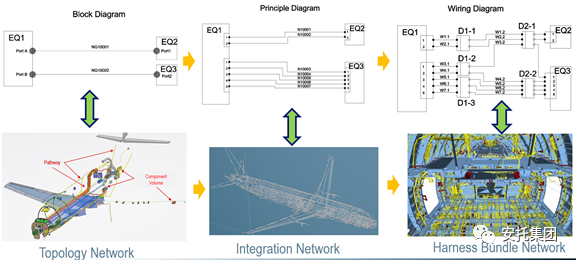

該平臺的電氣線束解決方案分為三個階段：電氣線束架構設計、線束集成設計、線束安裝制造設計。其中目前行業內比較關心的第二階段線束集成設計解決方案，也就是我們常說的EWIS解決方案，其主要解決三張圖（原理框圖、原理圖、線路圖）與三張網（占位拓?fù)渚W(wǎng)絡、綜合設計網絡、安裝線束網絡）之間的關系，實現從功能、邏輯到安裝的逐層細化。
基于達索3DE平臺的線束集成設計解決方案
達索3DEXPERIENCE平臺解決方案的優勢突出：
一體化研發流程打通了電氣設計所有環節，通過自動同步和知識工程使設計流程實現了盡可能少的重復定義，減少了設計環節數量，將設計師從高強度重復文檔工作解放出來，實現設計工作自動化。
新流程2D/3D完整統一，使得高度并行設計成為可能，縮短了設計周期；需求-架構-原理-物理之間的數據追溯性，為增量設計、設計變更提供了可靠保障。
通過CATIA傳統的上下文設計能力，實現精細化3D信號拓?fù)湓O(shè)計——3D線束安裝一脈相承，使得整機早期線纜布局高度3D可視化、可控化，線束成束方案清晰可靠。
在線束安裝設計階段，3DEXPERIENCE通過基于平臺的知識工程能力，支持錄入EWIS規則代碼，對全機線束進行自動批量分析，能夠確保設計結果符合EWIS規范要求。
3DEXPERIENCE平臺一體化數據庫能夠保證信號及導線的路徑設計精確到每根芯線的毫米級長度，有效評估設計重量，使得基于模型評估結果進行的重量?jī)?yōu)化成為可能。
