業務挑戰

隨著智能制造的逐步推進，企業對于數字化工藝有著新的要求：

1）從二維工藝到三維工藝，三維工藝是對三維設計的必然延伸：

• 三維工藝不僅指工藝輸出是三維的，整個工藝設計過程也應是三維的

• 三維工藝提升效率

• 三維工藝提升工藝準確性

• 三維工藝降低工人識別門檻

2）從文件式工藝到結構化工藝，結構化工藝的核心是工藝數據模型：

• 卡片文件式工藝已經是老黃歷

• 有效去除數據冗余，從而避免數據不一致

• 數據的共享與協同

• 有效積累工藝知識

3）從物理樣機驗證到虛擬驗證

• 實際生產裝配前進行虛擬裝配驗證

• 降低物理樣機成本

• 有效利用MBD數據到制造環節

解決方案

建立企業級的協同平臺，實現設計與工藝協同，實現工藝多專業協同。

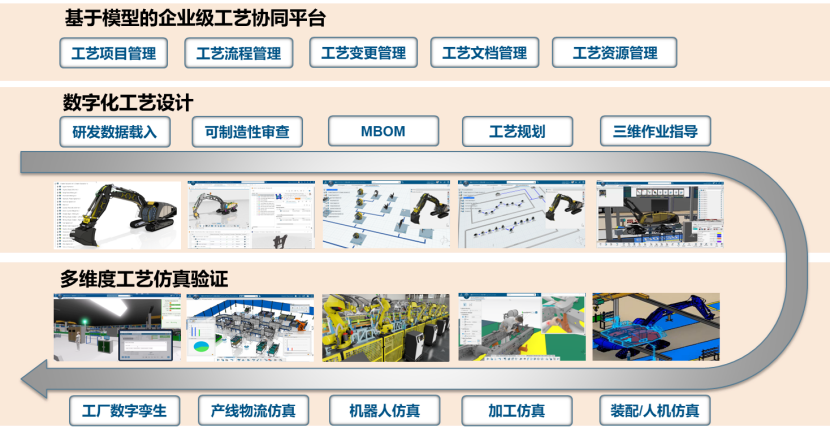

結合產品的研制生產現狀，為提升產品工藝制造能力，面向制造部門、各工藝部門，建立一套數字化三維工藝平臺，解決從設計到工藝、生產的業務能力支撐，加強數字化工藝設計與管理能力，提高工藝制造效率，為企業全面提升生產制造水平奠定基礎。數字化三維工藝平臺總體架構如下圖所示。

利用先進的數字化三維工藝技術改造傳統的產品設計、制造和仿真手段，搭建產品三維數字化工藝平臺，實現設計和制造的并行協作，實現數字化虛擬制造，全面提高企業的研發能力。

1）解決設計與工藝的并行協同工作

產品設計信息資源利用。工藝設計和產品設計并行協同。在產品設計階段就可以進行制造工藝性分析，縮短產品研發周期，提升產品設計質量和生產工藝設計質量。

a）能夠承接產品數據管理平臺的設計數據，并行開展工藝審查、工藝準備等工作。

b）支持設計數據變更的貫徹。

c）工藝裝備管理。

2）零件工藝、裝配工藝3D設計和仿真

a）零件工藝和裝配工藝結構化設計和仿真驗證。在全3D的虛擬環境中，以設計部門設計的電子樣機模型為依據，能夠?qū)崿F(xiàn)制造工藝和裝配工藝的三維結構化工藝設計及仿真驗證。裝配工藝可以輸出裝配視頻方便裝配操作者查看。充分采用知識庫的管理方式提高工藝管理水平，提高效率。

b）虛擬仿真優選工藝方案。在虛擬環境中通過裝配仿真驗證裝配工藝，快速、直觀地對多套工藝方案進行比較評優，盡早發現產品設計問題和工藝設計問題并最優化制造和裝配工藝。

3）復雜、重要產品安裝工藝和維護工藝全3D設計和仿真

在3D虛擬環境中驗證產品的可安裝、可維護性，結合工藝裝備和設備實現更為詳細的裝配及裝配產線仿真以及工序流程仿真，確保盡早發現產品設計問題和工藝設計問題并最優化安裝和維護工藝。

4）具備基于人機工程的制造、裝配、安裝和維護工藝設計功能

在產品制造、裝配、安裝和維護工藝設計中具備人機工程設計功能，以人為本，提升產品設計和工藝設計水平。

5）工藝資源庫、知識庫管理

提供并定義工藝資源庫、知識庫的模板和管理機制，方便后續使用維護。

6）工藝管理

a）流程簽審管理，按照工藝審簽流程發起業務審簽流程

b）更改管理，根據工程更改情況，檢索相關零部件工藝，傳送工程更改信息到相關工藝人員，進行工藝更改

c）工藝數據管理，根據業務過程，確定工藝數據的技術狀態，包括創建、定版、存檔、失效等狀態

價值收益

• 基于數字化工藝環境，連接產品研發與生產制造，服務于企業計劃、生產，質量，倉儲物流，設備管理等，實現車間精益化、智能化轉型。

• 設計工藝制造端到端數據貫通，基于數字連續性與統一平臺，銜接上游的產品設計數據進行工藝設計與仿真，并將工藝設計的結果以結構化的數據傳遞至下游ERP與MES支持生產制造。

• 工藝可視化，基于3D模型進行工藝設計，編制3D作業指導書推送至MES，實現車間工人可瀏覽當前工序的3D裝配要求，并通過工序的裝配物料清單與3D模型中的零組件交互。

• 快速工藝設計，通過工藝知識庫/資源庫及配置管理，實現基于規則的工藝快速編制與工藝重用，提高工藝設計效率。

• 基于3D模型的工藝全要素仿真，基于3D模型實現工藝設計與仿真驗證一體化，包括裝配仿真、人機功效分析、物流仿真、機加仿真、焊接仿真等，提高工藝設計一次成功率。
