人因工程分析方案依托3DE系統，主要針對企業開發的人機交互類產品，其技術通用于航空、航天、艦船、地面軌道交通和車載等領域。為產品開發人員提供理論與實踐相結合，壓縮研制周期、通過“數字樣機”取代傳統物理樣機，降低成本；為客戶提供體驗操控平臺，滿足評審階段專家提出疑問、新的需求建議，得到快速驗證等。通過人因工程分析的開展，建立產品設計及評估體系，研究虛擬仿真技術在產品設計、舒適性評估和人機工效評估的應用，實現虛擬仿真技術在產品設計領域的工程應用，突破產品設計關鍵技術，基于虛擬仿真技術，構建虛擬展示樣機，驗證產品設計評估、舒適性評估、人機工效評估等技術。

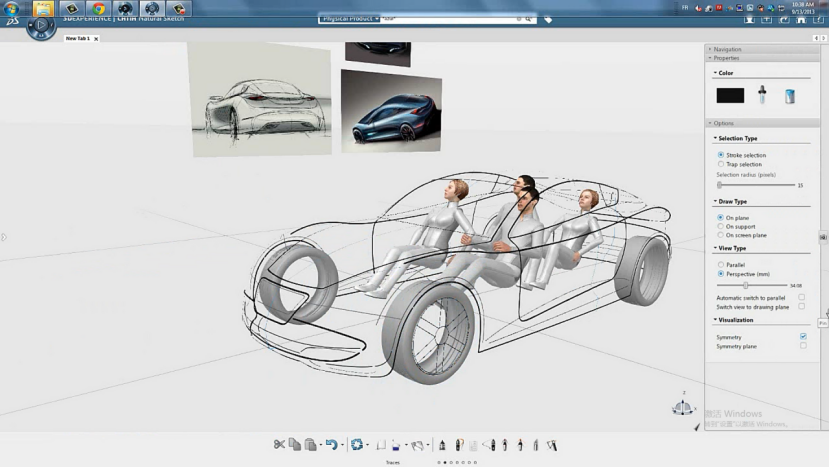

數字人體應用于產品設計的幾大特點：

1)開發以人為中心的產品，用人機功效學進行評估；

2)解決不同尺寸和體形的人；

3)在構造物理樣機前，在設計中考慮人的因素。

人的仿真能回答設計時的以下幾個問題：

1)位置和舒適度——設計的產品為用戶的舒適度、可見性進行優化；

2)可見性——當不同尺寸的人操作設計的設備或交通工具時，他們所看到的目標和范圍；

3)進入和出去——測試目標人群能否很容易地爬進或爬出設計的設備或交通工具；

4)可達性和抓取——是否每個人都能接觸到和操作設計時所安放的控制裝置；

5)腳踏開關操作——不同的人能否舒適地操作腳踏開關；

6)多人交互作用——團隊之間的協調的影響；

7)用戶維護——每個人能否維護設計的產品；

8)力量評估——操作設計產品要用的力以及存在可能的傷害。

通過人機工效分析主要解決以下幾方面的問題：

• 人體模型的建立，最好在軟件中具有相關的人體模型庫。并能根據中國人體參數，快速生成特殊人體模型。

• 可以方便完成視野分析。當人體模型定義完成后，并在產品中的人體姿態確定后，則可以分析出人員的視野情況。如被窗框等障礙物阻擋后的視野情況等。

• 應能完成常用動作，如拿取工具，裝卸某些零件等?？梢苑治霾僮魅藛T的可達范圍。

• 當人體形成某種體位后，能夠分析這種體位的舒適度。以便設計人員判斷產品的設計的合理性。舒適度的分析需要相關的知識庫的底層支持。

• 能夠交互式的操作，確保一般設計人員能夠使用。

在產品的設計中，同樣需要解決以上幾個問題，為了解決以上問題，DELMIA-HUMAN人機工效軟件提供了最優的解決方案。具體亮點如下：

1）全兼容CATIA數據，無需轉化便直接使用CATIA設計數據

因?yàn)橥瑸镈assault系統公司統一平臺產品，DELMIA與CATIA之間可以實現數據無縫使用，這對我們應用已有的CATIA數據帶來極大的便利。

2）視野分析、可達域分析

相比CATIA的簡單數字人體，DELMIA提供了更加精確的數字人體，在這個數字人體上，我們可以對數字人體進行視野分析和可達域分析。

DELMIA不光可以提供人體雙手可達域空間的大致范圍，還可以提供具體數值報告。

DELMIA缺省只分析雙手可達域空間。但是運用DELMIA中Posture Editor也可以分析腿的可達域空間，通過對每一個關節的調整范圍的設置和顯示，可顯示和控制腿、腳的運動范圍。

3）自動的動態干涉檢查（動態檢查干涉數值）

DELMIA具有的動態干涉檢查功能可以檢查模擬中的數字人體與周圍環境之間的干涉情況，當出現干涉時，不光干涉的部位會改變顏色進行提醒，同時系統會對每一步的干涉情況給出相應的數值報告，從而便于設計人員對干涉部位進行改進。

4）自動包絡軀體的運動空間

DELMIA提供的動態包絡空間可以顯示數字人體的運動空間并可同時顯示具體的數值報告，從而便于設計人員設計更為合適的周圍環境。

價值收益

通過在產品設計中人的仿真，可以獲得以下的收益：

1)加快產品研發時間；

2)提高產品安全性；

3)降低開發成本；

4)更安全的產品；

5)提高生產率。
