業務問題

• 采用傳統的二維圖紙，具有以下問題：

• 不直觀，就是專業人員，也需要花費很大精力分析設計意圖；

• 設計需要把三維思想轉換成二維圖樣，制造需要把二維圖樣還原成三維模型，造成不必要的重復勞動，容易出現差錯；

• 復雜零件無法用二維圖樣表達出來；

• 協調困難，對于復雜設備，不得不建立各種實體模型，形成實際上的二維加三維的設計過程，造成設計周期長，設計成本增大。

• 模擬量傳遞，誤差大，產品質量較難保證。

解決方案

基于模型定義（Model Based Definition，MBD），將產品的所有相關設計定義、尺寸及形位公差、工藝描述、屬性和管理信息等附著在產品三維模型中。

MBD技術貫穿設計、工藝設計、制造和檢驗。基于特征的標準化定義?？煞奖愕谋挥嬎銠C和人員解讀，使數字化設計/制造一體化成為可能。單源數據。模型的再利用能力強。有效的解決設計/制造一體化的問題。

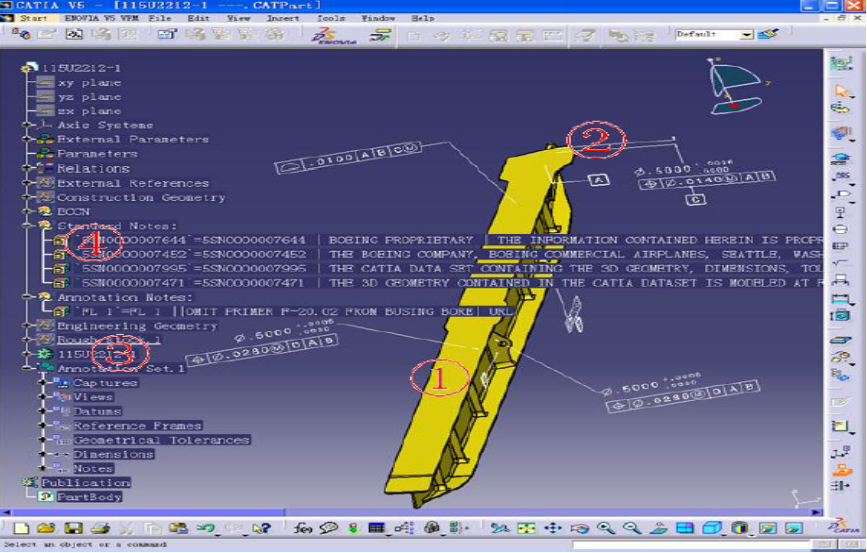

MBD的要素：基本要素

1、幾何特征表達；

2、尺寸公差標注；

3、加工要求輔注

4、特征說明；

5、屬性信息；

6、設計參考；

7、裝配關系描述。

MBD的要素：管理要素

1、產品結構組織方法；

2、并行設計方法；

3、更改控制方法；

4、狀態和有效性控制方法；

5、工藝設計方法；

6、檢驗方法；

7、制造方法等。

MBD的要素：設計資源

1、標準件庫；

2、材料庫；

3、特征庫；

4、電氣系統設計資源庫；

5、管路系統設計資源庫；

6、成品附件管理。

安托基于MBD在航空行業的最佳實踐，開發出一套基于以上標準的MBD解決方案，輔助企業從二維圖紙到MBD的轉型。

業務價值

• 取消了2D和3D共存的現狀，避免了2D和3D信息的不一致

• 設計不再需要繪制2維圖并維護2D和3D數據的一致性，減輕了設計的工作量，避免了由于2D和3D數據信息不一致所造成的錯誤

• 有利于工藝工裝設計和后續的數字化零件制造和裝配
