傳統的系統工程是基于確定論和設計論的，需要在系統工程的開始就“凍結需求”；而復雜產品的系統工程是基于進化認知論的，產品太復雜，統各層級間及內部對自身的認知是不清晰的，需要在逐步完善的場景分析中逐漸認清系統全貌，因此產品系統設計要不斷適應變化。安托通過多個MBSE型號應用項目實施，總結出一套面向型號工程實踐的MBSE解決方案，并將其固化到系統設計軟件中，形成可快速部署的成套解決方案。

業務挑戰

針對高端復雜裝備，具有多學科、裝備構成復雜、研制組織跨層級等特性，以往基于文本的系統工程模式呈現出碎片化或孤島效應，研制數據難以連續傳遞和自動解析轉換，不利于開展大系統的協同研發和綜合驗證。作為國內系統工程思想的發源地，航天某總體院已經在型號系統的研制中探索MBSE的應用。然而，在實現從文檔到模型的跨越中，其仍然存在如下問題：

• 系統架構設計業務是基于模型展開的，但是上下游協同依然以文檔為核心展開，導致下游重復建模且無法得到完整的綜合模型；

• 各層級的建模設計缺乏統一、規范的語義，且歷史型號設計知識無法通過模型進行沉淀和服用，影響設計效率和設計質量的穩定性；

• 仿真過程不透明、缺乏有效管控，無法實現仿真場景的規劃定義、需求指標與仿真結果的映射關聯以及需求驗證結果的可視化展示；

• 系統研制過程的技術狀態管理仍然是圍繞文檔展開的，對系統模型缺乏成熟度、生命周期、技術狀態等方面的管控。

解決方案

復雜產品MBSE業務目標主要實現系統設計各個任務的流程：

• 基于模型的系統設計流程

• 基于模型的跨系統層級的協同設計流程

• 仿真模型協同設計流程

• 系統設計仿真驗證流程

• 基于模型的技術要求下發流程

• 基于模型的系統設計綜合流程

• 基于模型的系統設計變更流程

基于模型的系統架構設計主要包含以下核心內容：

• 面向領域的基于模型設計方法論定義

  參考主流方法論，基于行業領域特性和研制業務流程，定義適用的基于模型的系統設計方法論，支持用戶規范化建模實施。

• 基于元模型、模型庫的系統架構快速復用建模

  基于行業領域特性，定義領域元模型語義，確保建模的規范性和數據的一致性。通過模型庫的構建實現型號知識的積累和復用，實現系統架構的快速復用建模設計。

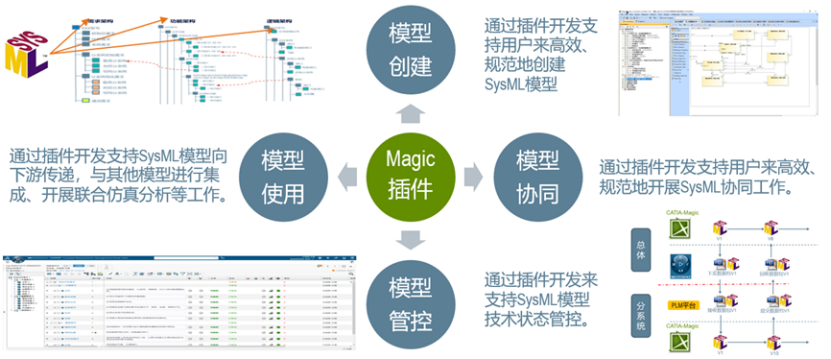

• 基于SysML模型的上下游協同設計

  基于SysML模型實現跨系統層級、跨地域、跨團隊的系統協同設計，有效的打通從總體部門到分系統、單機的SysML協同建模全流程，提升并行研發設計工作的效率。

• 系統模型的技術狀態管控

  利用PLM平臺實現系統模型的技術狀態管控，包括系統架構模型的解析存儲、模型審簽、模型基線管理、模型變更管理等。

• 系統設計與系統仿真的協同

  基于PLM平臺，將SysML架構模型中的系統架構、系統參數、需求指標等作為系統仿真的輸入，同時將仿真驗證的結果與需求進行對接，實現系統設計的閉環驗證。

價值收益

通過基于模型的系統架構設計解決方案的實施，帶來如下價值：

• 上下游基于模型協同，效率高

• 系統設計與管理單一數據源

• 總體抓總能力極大提升

• 架構設計與仿真關聯密切

• 系統設計數據一致性程度高
