設備及管路多而復雜，涉及專業多，項目工期緊，設計難度大。傳統二維設計往往出現錯、漏、碰撞，引發設計變更，工程返工，造成工期及利潤損失。為最大程度避免項目設計出現此類問題，采用BIM設計手段，為項目準確、按計劃、可控施工及造價控制創造了有利條件。
該選煤廠選煤工藝為重介淺槽分選，主廠房內設備管路多，而且復雜，尤其是管路彎頭及接口，多為非標定制件，設計難度大，由于項目設計工期緊張，且涉及公司上下游主要專業6個，對專業間協同工作要求很高。
二、解決方案

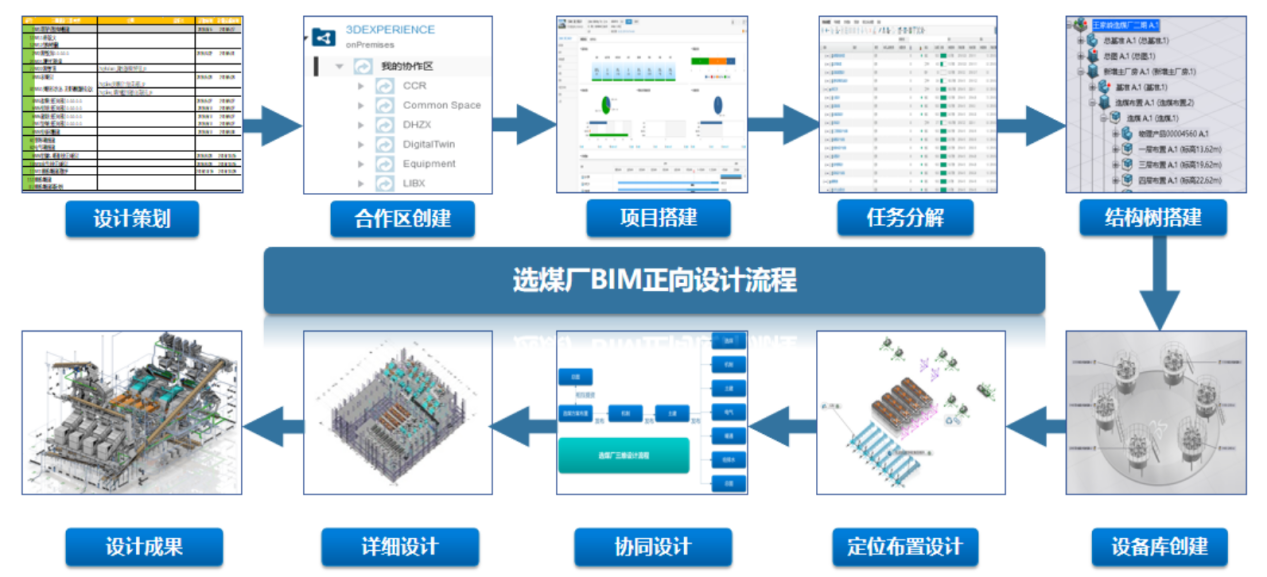

（1）設計流程
根據BIM系列規范，形成了完整的項目實施流程規劃，涵蓋6大專業，基于統一協作平臺構建各專業協同設計環境；構建PBS結構樹并創建總骨架，各專業引用同一骨架協同設計；采用TOP-DOWN模式，即自頂而下的建模思路，骨架變化，全專業更新，實時協同，并行設計。
（2）資源配置

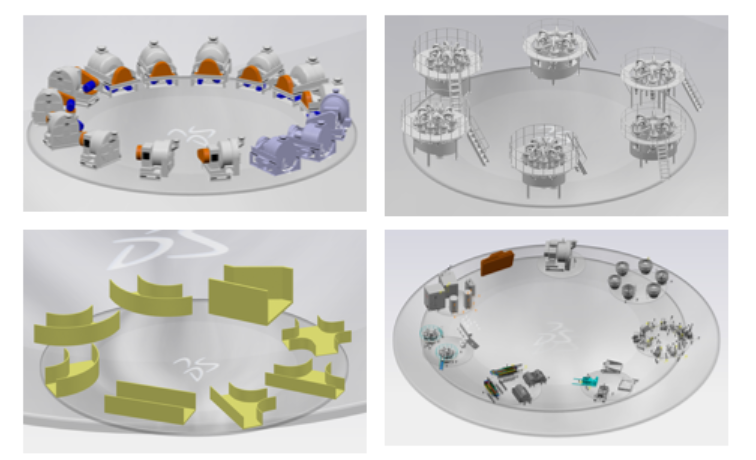

根據項目需求，配置大量知識庫資源，主要包含模板庫、設備庫、工藝管路庫、水暖庫、電氣橋架庫等，通過資源配置，大幅度減少設計人員的建模工作量，將主要工作精力放在優化設計方案和細化設計細節上，提高設計成品質量。
（3）基于3DE平臺SmartAPP開發

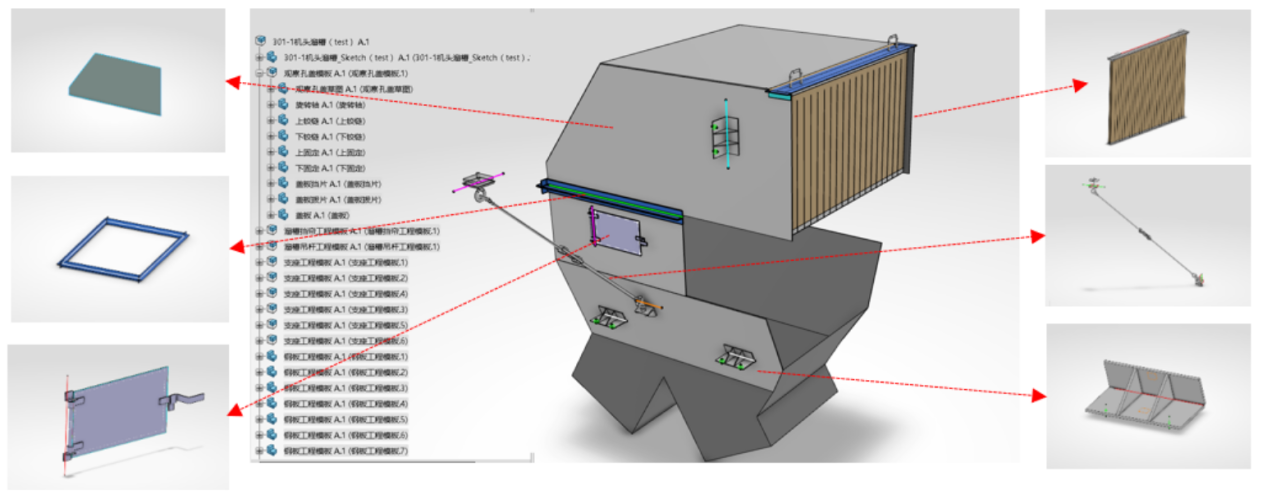

結合設計經驗和相關規范，嵌入業務邏輯，完成工藝設備的模板化，封裝成選煤廠設計APP，使設計更加方便、快速建模；非標設備三維設計標準化、組件化及流程化，能翻倍的提高設計效率。
機制設計
機電設備

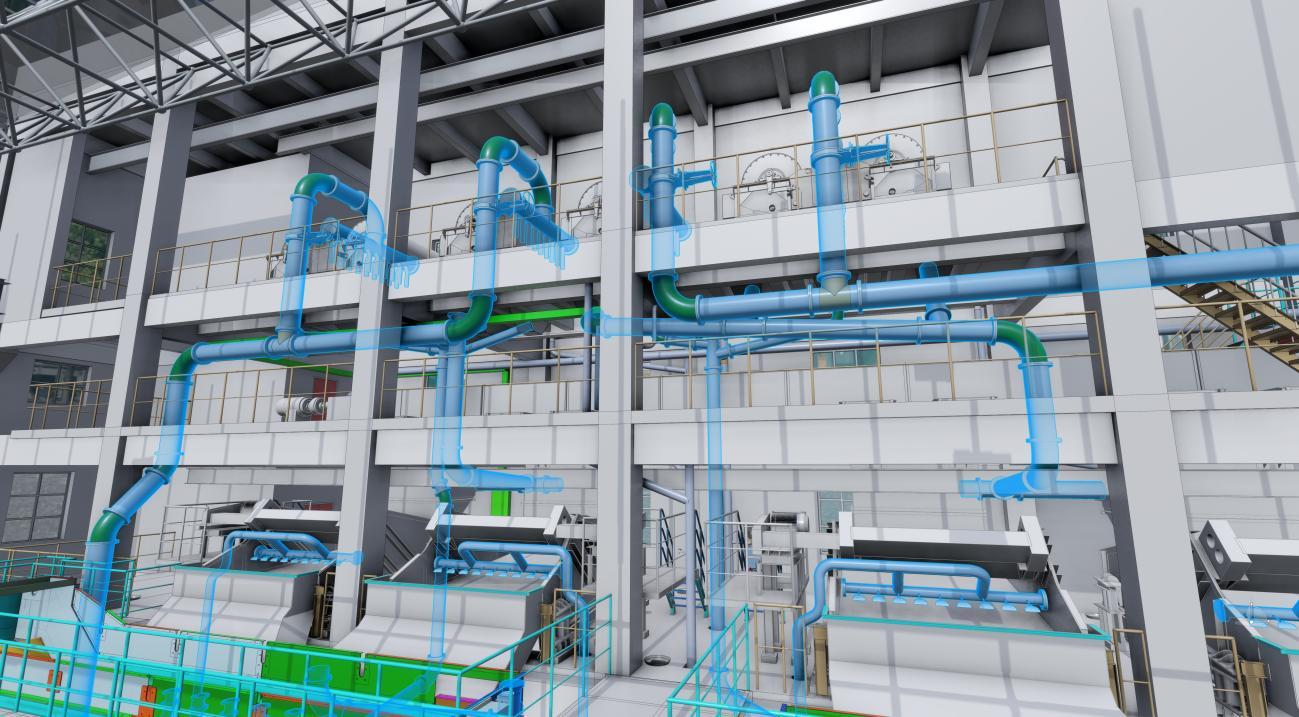

工藝管路

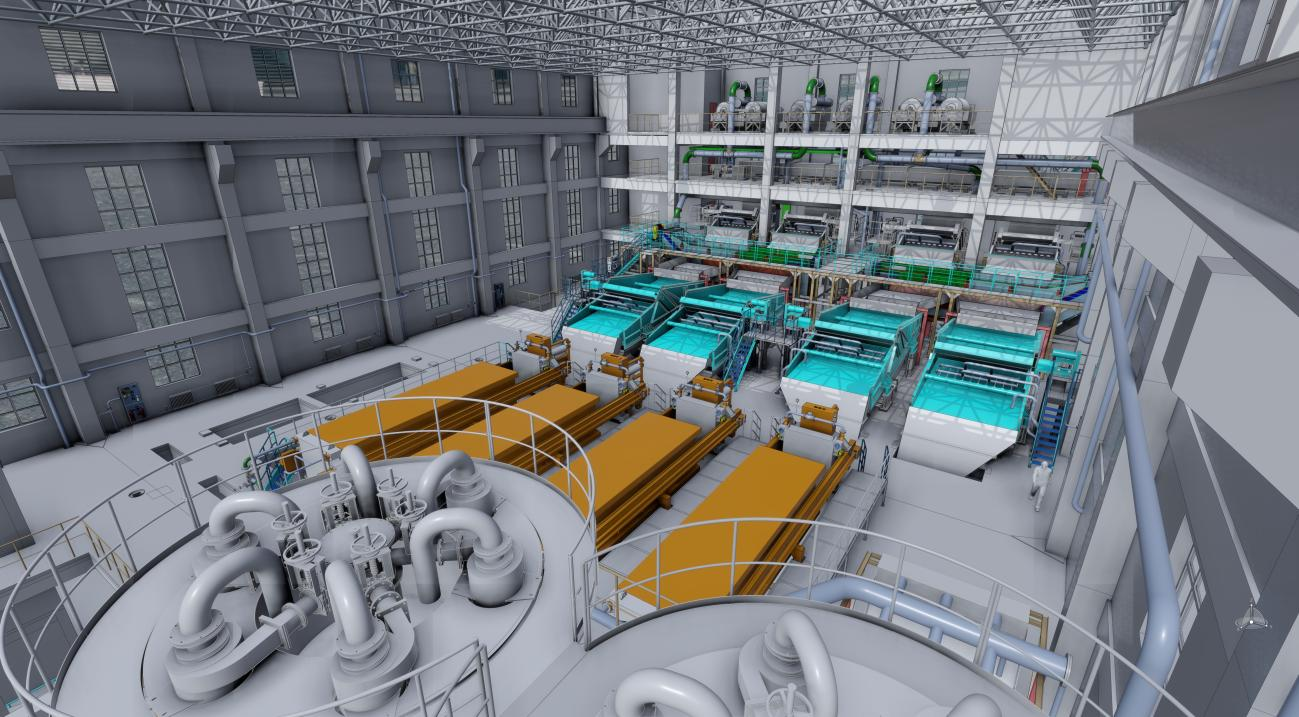

場地布置

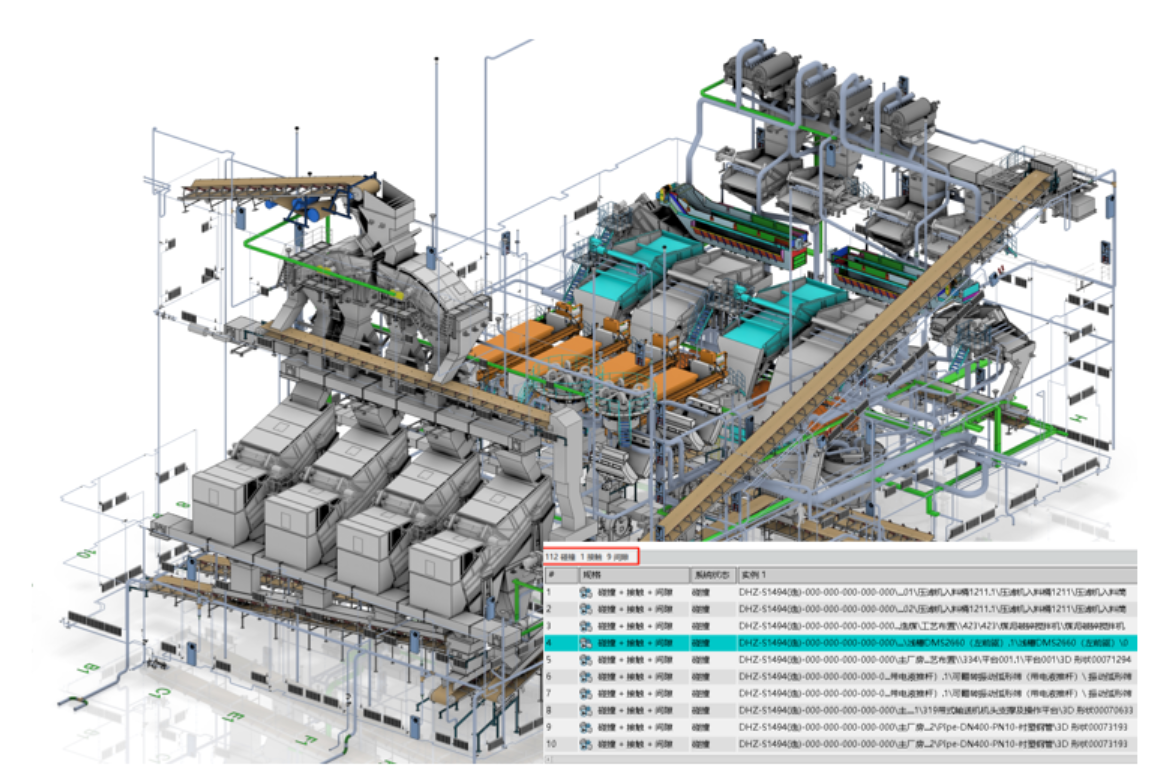

（4）綜合碰撞檢查
廠房水、暖、電、工藝管路、管線較多，二維圖紙難以發現隱蔽的碰撞問題。設計過程中，采用3DE碰撞檢測功能，解決大量設計錯/漏/碰撞問題，極大縮短校核時間。
（5）土建施工工序仿真
制定施工計劃與流程；
施工計劃管理，功能分解；
定義施工計劃與施工對象以及施工設備之間的關聯；
分析資源利用率，同時工藝員能夠分析標準操作工時。
（6）設備吊裝仿真
多專業協同施工；
精確地工藝計劃和執行；
預測和驗證施工問題；
基于仿真的方案可實施性分析；
規避或消除風險隱患；
優化資源，提高利用率。
