橡膠一詞來源于印第安語“cau-uchu”，意為“流淚的樹”。在當初發現天然橡膠的時候人們只是把這種材料做成橡皮擦。然而隨著工藝的進步，各種各樣的橡膠都被人們開發出來。在當今的工業界，橡膠材料正發揮越來越重要的作用。從航空航天到機械電子，從軍工產品到日常消費品，我們都能見到它的蹤影。
達索系統SIMULIA作為多學科和多領域的科學計算和工程仿真提供了軟件平臺。對于達索產品，第三方產品和客戶自己的應用程序，它具有開放的結構和數據。SIMULIA的求解器，應用程序和定制的解決方案將建立在開放，可擴展，可定制的PLM平臺之上。它基于公用的數據定義，共享的產品結構和強大的力學技術，利用統一的有限元模型模擬多種工程問題。
本文將介紹在汽車橡膠彈性元件的設計中如何使用SIMULIA品牌的Abaqus和Fe-safe軟件來幫助我們的設計工程師快速有效地評估橡膠彈性元件產品。
前言
汽車橡膠彈性元件主要用于減緩汽車行駛時振動和降低噪聲，改善汽車操縱穩定性，安全性和舒適性，其必須滿足以下的基本要求：
支撐功能-靜態剛度
減振要求-動態剛度
耐久要求
這三個方面是相互矛盾和制約的關系，隨著對車輛的操控和隔振要求不斷提高，對橡膠類元件的要求也在不斷提高。以下是兩類典型的汽車上所使用的彈性元件：
底盤襯套

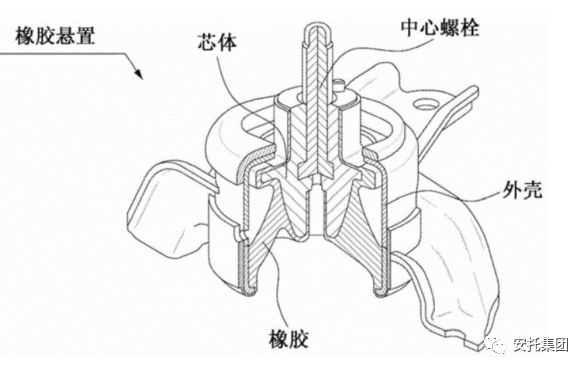

懸置用于減少并控制發動機振動的傳遞，并起到支承作用的汽車動力總成件。當前廣泛使用的懸置分為傳統的純膠懸置，以及動、靜態性能較好的液壓懸置
底盤襯套用于底盤各個桿件之間的連接，并且可以有效改善從面?zhèn)鱽淼母哳l振動和整個懸架的KC特性，提高底盤元件的使用壽命。
所以在設計此類產品中，通常需要仿真軟件來計算和評估產品的性能。
橡膠彈性元件仿真問題及難點
橡膠材料的復雜特性
材料的本構關系的選擇會影響到最終所計算得到的結果，比如某些本構模型只能在小應變情況下與測試值符合較好，而在大應變時差距就會比較明顯。而仿真結果的準確又依賴于材料模型，所以更準確的模型和實驗數據能夠幫助用戶得到準確的計算結果。
橡膠材料的動態特性取決于配方和實際環境，這些復雜的因素仿真橡膠材料所時往往不能全面考慮到，所以計算結果需要小心地去甄別和處理。
橡膠的疲勞預測是公認比較難以解決的問題，雖然人們建立了許多理論模型和準則，但預測的結果往往更依賴于人們的經驗。
橡膠材料仿真的難點
由于橡膠材料的可變形量范圍特別大，所以有限元的模型經常會出現不收斂的情況，這樣也就得不準確的應變情況。
橡膠材料的仿真是一個材料和幾何非線性的分析，單元的類型也是不同于常規，并且需掌握的材料知識，力學和疲勞知識等多學科的知識，對工程師提出了比較高的要求。
在仿真的過程中，工程師還需要合理布置網格，優化局部網格的密度需要工程師有多年產品的開發經驗。
ABAQUS在計算橡膠彈性元件動靜剛度的案例
當前，憑借著ABAQUS軟件強大的功能，工程師們可以輕松對橡膠彈性元件進行CAE仿真。下面介紹如何在ABAQUS對如下模型進行動靜剛度的計算。

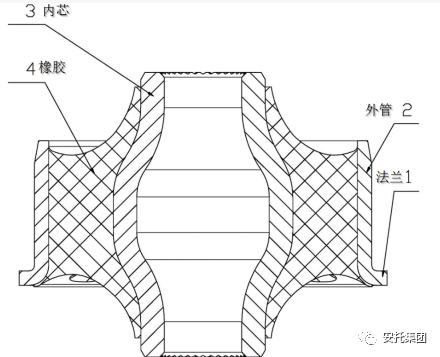

橡膠襯套模型
定義材料
為橡膠材料選擇hyper elastic 屬性和viscoelastic屬性。Abaqus支持的應變能函數很多，也能通過用戶子程序自己定義。并且可以輸入實驗數據并進行擬合，通過Evaluate功能來比較哪種材料模型與實測數據相匹配。

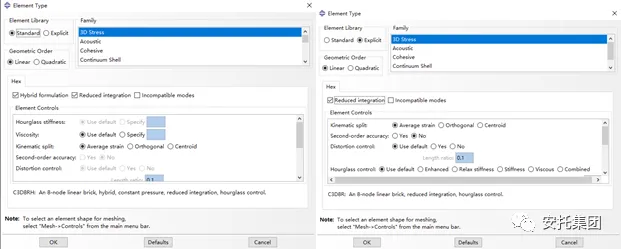

定義單元類型

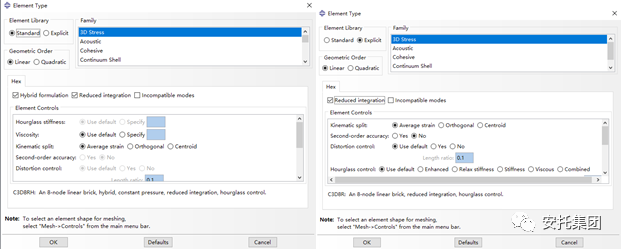

在Abaqus/Standard中使用Hybrid單元，例如C3D8H，C3D20H，而在Abaqus/explicit中請使用縮減積分單元，例如C3D8R。
定義載荷步

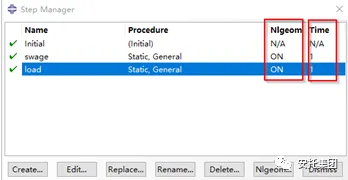

注意打開幾何非線性選項。
定義接觸
Abaqus提供非常強大的接觸功能來幫助用戶模擬各種接觸問題。由于橡膠材料的應變量和變形的程度都比較大，所以一般包括自接觸和別的部件的接觸。

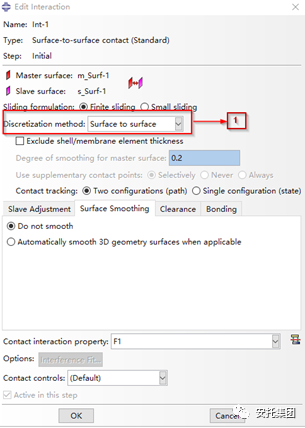

接觸對定義

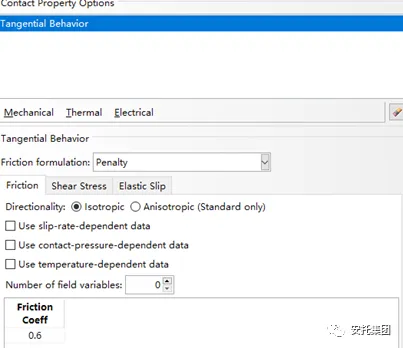

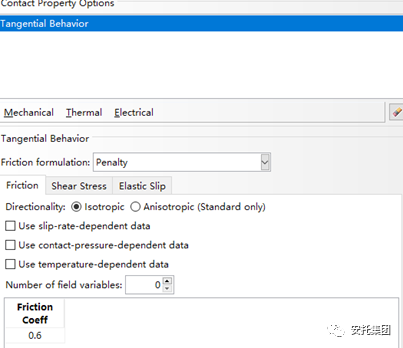

設置摩擦系數

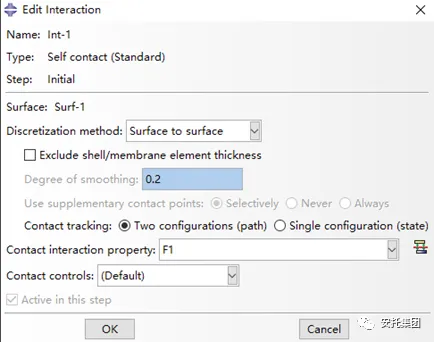

自我接觸（self-contact）
定義其他
分析
Step 類型
載荷類型
場輸出
歷史輸出
靜剛度分析
Static General
靜載荷
NE：工程應變；S:應力；
RF：反力；U：位移
動剛度分析
Steady-state dynamic Direct
動載荷
NE：工程應變；S:應力
RF：反力；U：位移

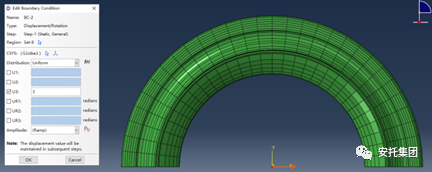

靜載荷

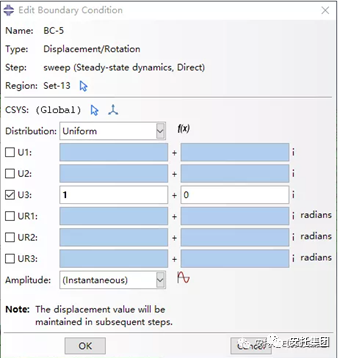

動載荷
后處理

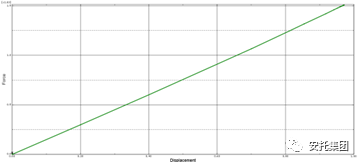

靜剛度曲線

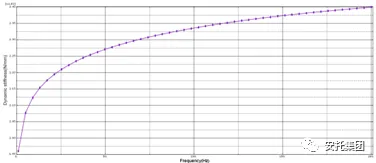

動剛度曲線

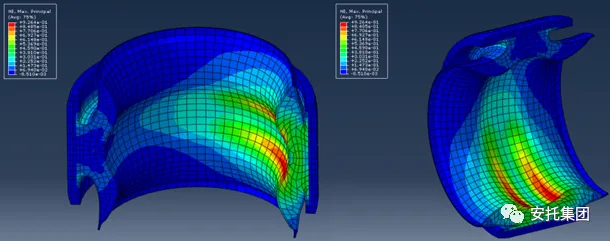

應變云圖
小結
本案例通過介紹如何通過Abaqus計算彈性元件動靜剛度。說明Abaqus強大的非線性結構仿真能力，完整和靈活的材料定義模型，尤其是在類似的高分子材料仿真中，Abaqus能快速準確地幫助用戶得到結果。
