概要
在航空器、航天器、艦艇、導彈、航母編隊、空天系統等多個層次復雜工程中應用MBSE，不僅要理解系統工程（SE）的理念，更要掌握建模與仿真（Modeling and Simulation, M&S）技術，而且還要將SE與M&S融入工程相關的機電熱磁控環等功能分支以及項目管理、質量控制、技術狀態等業務分支，覆蓋復雜產品和體系的全生命周期（從概念設計到工程、制造和運行使用等）的每個階段，從而能夠為決策提供有力的支持，進而擴展到數字樣機、數字孿生等應用領域。
圖 1 日益復雜的系統
實施MBSE本身就是一個系統工程，不是簡單地引進一些新工具就能自動地呈現出來優勢，而是需要在用戶需求和企業戰略的指導下，通過組建幾十到幾百人的多學科團隊，采用系統工程、項目管理、建模仿真等方法、手段，循序漸進地開展項目。
為了幫助讀者理解安托解決方案的能力，本文嘗試統一概念、明確思路、拋磚引玉，使讀者找到解決問題的技術途徑，為企業創造出更大的價值。
工程的定義
工程是一項創造性實踐活動， 各種技術要素和諸多非技術要素按照特定目標及功能要求所形成的、完整的集成系統。工程活動的核心是構建出一個新的存在物，這也是工程活動的基本標志。
系統工程的含義
系統工程從需求出發，綜合多種專業技術，通過分析、綜合、試驗和評價的反復迭代過程，開發出一個整體性能優化后的系統。系統工程本體是實現各學科溝通的橋梁，能夠把每個產品或體系作為整體來理解，是Think about the end before the beginning（未雨綢繆，Omega Alpha Association的座右銘）。

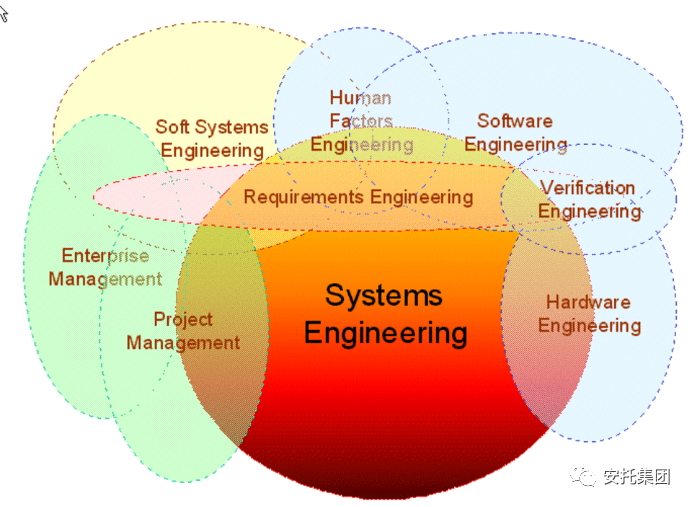

圖 2 系統工程概念范疇
系統工程在工程中有很重要的地位，不過它的邊界是模糊的，例如它包括設計，但是并不做設計的具體工作；它包括制造，但是也不做產品制造操作實施。系統工程包括產品全生命周期中各個階段工作的管理，屬于管理學科領域。系統工程實施的主體單位是型號或項目總體部門。
換句話說，系統工程解決方案并不能直接提出如何設計制造產品，而是先提供產品實施的通用平臺，然后按照行業實踐、項目實踐、顧問經驗等幫助客戶快速確立平臺的配置，無論是眾多建模思路中的一個方法還是多種設計流程的某個特例，都是需要先明確服務于產品的迭代研制方法及這種方法的具體表達（平臺）。所以掌握通用平臺的功能和細節是持續的基礎工作，代表著最底層的可能性；快速確立配置是交流總結后的工程優選，行業上的不同地位不同業務決定優選結果，是可能性的原型化，屬于自己方案的概念模型。然后根據不同項目的需要，繼續詳細設計、實施、測試、交付、維護等工程內容。在項目結束后，一般才會構建出服務于產品的SE原型以及附加的M&S規則。
系統工程不是“復雜的工程”或“系統性的工程”的稱號，不能把某個航天器重大工程叫做復雜的系統工程或把企業實施數字孿生當成是一項復雜的系統工程，一定要確立：系統工程不是工程本身，而是實施工程的方法、過程和手段。系統工程英文為Systems Engineering，也表達了Engineering是engineer的動名詞，動詞engineer包括策劃、設計、建造、運行等過程，動名詞表達實施過程的行為、方法以及相應的步驟、流程、程序。這和Electrical Engineering、Computer Engineering、Spacecraft Engineering等名詞屬性的“工程”有著本質區別。綜上，某個航天器重大工程可以叫做首個使用MBSE方法的重大工程。
建模與仿真的含義
實際事物具有難以捉摸的復雜性，不易觀察其變化基本規律，不易找到如何統一的對待辦法。抽象是提取其主要共同特征，排除構成復雜性的非主要特征，并據此分類，對具有共同特征的一類事物采用相同辦法對待。這個提取物就是區別于實際事物本身的所謂模型，而抽象的操作則稱為建模。為不同目的建模其結果不同，例如，玩具模型是為了愉悅兒童，風洞模型是用于觀察物體外形與流動氣體之間的關系。模型是一個物理、數學或其他方式的邏輯表達，依托某種確定的形式（如文字、符號、圖標、實物、數學公式等）提供關于系統的知識。建立模型的方法和過程則稱為建模。
圖 3 各種類型的模型
正向系統開發是認識不斷深化，系統逐步滿足使用要求的遞歸逼近過程。人們不可能一開始就對系統所涉及的各種專業技術，各部分之間的信息、能量、物質交換關系，以及使用環境中的行為特點有清晰的認識，必須遵循認識論的“分析-實踐-再分析-再實踐”反復的認識過程。認識過程的具現化為需求分析、功能分析與分配、設計綜合和設計驗證，通常稱為系統工程過程。而承擔認識過程的主體為人和結果。無論是基于文檔的傳統系統工程還是基于模型的系統工程，都涉及到對原有實際事物的抽象建模，并不是原有的系統工程只有文檔以及紙張，之前的工程項目只能使用文檔進行系統需求分析和概念設計，其在概念建模、專業分析、三維設計、仿真工具上都大量應用，只不過描述模型的工具不統一、不規范，僅靠訓練過的設計師去串起所有環節。

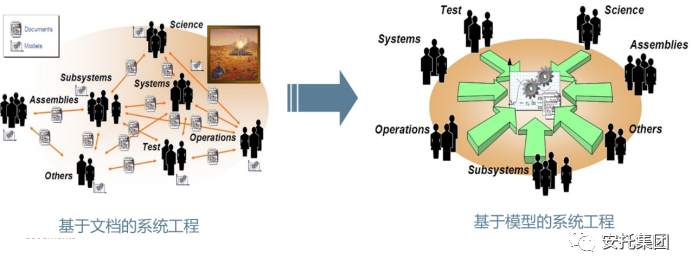

圖 4 基于模型的系統工程所具有的協同優勢
明確模型是認知后，系統工程方法說明研究系統需要借用模型，有了模型需要進行運作，也就是仿真，根據仿真結果修改模型，再進行仿真，根據一系列仿真的結果，得出現有系統的調整，進而迭代系統設計、建造方案。這是系統工程研究解決實際問題的工作過程。無論何時的系統工程方法，都有這樣的過程，只不過傳統基于文檔的結果傳遞和孤立的單學科單專業仿真無法快速迭代、提高復用率。
在解決系統問題時，項目一般構建兩類模型：一是使用數學、物理、化學、材料、生物等知識，建立不同學科，不同領域以及跨學科的機理模型，二是在實驗范圍內用統計數學方法從大量實驗數據中擬合得到的達標現有認知規律的唯象模型。體系層使用唯象模型多一些，更抽象一些，例如CEP模型或毀傷模型，VVA后的模型對裝備有預言能力。系統層使用分解能力的機理模型更多，例如航天器在軌7年如何形成的，VVA后的模型對裝備有描述能力。
MBSE
基于模型的系統工程（model based systems engineering，MBSE）是建模方法的形式化應用，以使建模方法支持系統要求、設計、分析、驗證和確認等活動，這些活動從概念性設計階段開始，持續貫穿到設計開發以及后來的所有壽命周期階段。

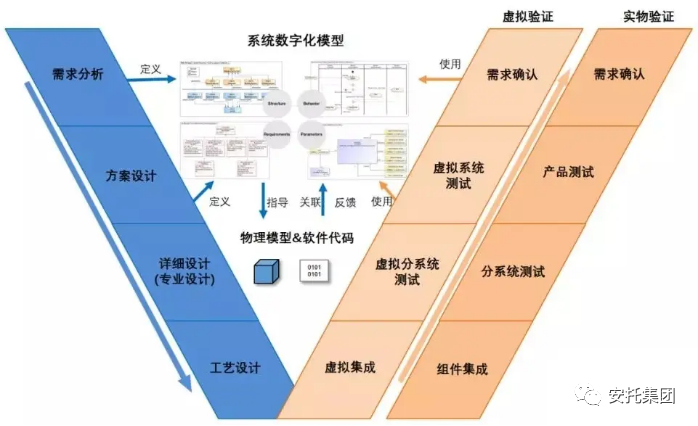

圖 5 MBSE典型的V模型
系統工程的管理可以管理流動、競爭，但是它管不了集成，集成有自己確定的、無歧義的規律。只有基于建模活動后的模型集成才可能以更高效率運用知識。遺憾的是支持設計知識集成的模型目前還缺乏縱觀全局的研究。現狀是各行各業都用自己的知識模型，這就使得在設計中，達到既要滿足物質需求，又要滿足精神需求和社會需求的知識集成目標變得非常困難。
概念模型是對真實世界的第一次抽象，是構建后續模型和制造新存在物的基本參照對象，包含數學模型、圖表模型、邏輯模型、實物模型等。INCOSE定義的MBSE，旨在進一步強調和突出概念模型在系統工程中的地位和作用，把原來文本化的需求、概念設計轉變?yōu)榛赟ysML的概念模型，只是運行的形態發生了部分變化，最大的區別體現于工具、效率的不同，進而導致組織、流程的變革，其實并沒有引起系統工程本質的變化。
圖 6 從概念模型進化為真實產品
只是隨著M&S向全系統、全過程、全方位的發展，MBSE必然貫穿于系統的全生命周期，當然在解決系統問題的不同階段還必然需要各學科、各專業的建模與仿真工具，但各學科、各專業的建模過程將統一規則、快速迭代、提高模型復用度，提高系統需求分析、設計、驗證與確認的效率。如果沒有外部刺激或頂層規劃，概念模型的構建是沒有動力的，新的需求分析、設計工具對系統工程師、內部人員乃至用戶都提出了更高的要求，利益相關方都必須掌握SysML便于溝通，勢必增加系統投資和學習培訓壓力，對總體人員還好，對專業設計師是很苛刻的要求。如果專業設計師看不懂SysML，明確需求、提高溝通交流效率的出發點是不成立的，更別談模型的數字連續了。

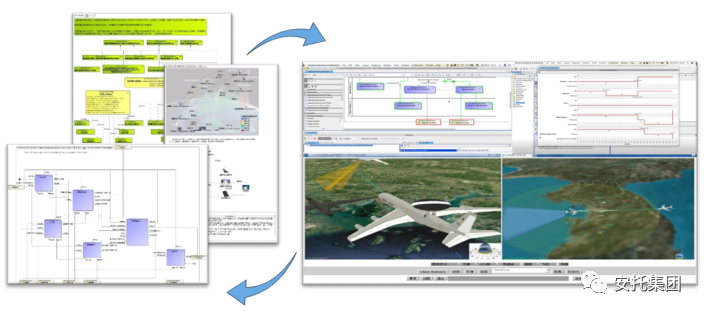

圖 7 以模型為基礎的系統仿真驗證
擴展來說，數字孿生能夠獲悉、知曉裝備在運行使用中的健康狀態，進而在虛擬環境下仿真、試驗，得出對裝備未來行為、狀態、決策結果的預測性結論，傳感器、互聯網、AI技術發展加速了數據獲取、分發、決策的速度，虛實雙向關聯、互動已成為用戶期望的及時準確裝備維護、使用活動的標配。數字孿生離不開建模與仿真技術，而大而全的建模與仿真技術是MBSE的基石和出發點。數字孿生必將脫胎于MBSE技術體系，成為其有機組成。
圖 8 數字孿生示意
原有的系統工程過程已經很好的廠所，無需建設一個全新的系統，而是在已有信息系統上增加新功能或局部改造已有的某個系統，循序漸進，確保MBSE建造過程不影響現有系統的正常運行。一般來說，安托建議在補充概念模型的基礎上，充分考慮性能、費用、進度和風險等因素，進行業務需求梳理、過程再造、組織形式設計等工作，把分散在各處的多學科項目團隊人員協同起來，使用建模與仿真手段，通過流程和數字量傳遞的承載形式，力爭MBSE系統的設計、建造目標一次成功。
綜上，MBSE是SE與M&S融合發展的階段產物，沒有M&S的支持，SE則很難發揮其應用的作用，同樣，沒有M&S和SE的支撐，MBSE則失去了理論和實踐基礎。MBSE不受制于系統處于什么階段，原有模型不會被拋棄，需要補充的是概念模型。無論MagicGrid用的SysML還是DoDAF用的UPDM，都是描述簡化、抽象后的系統概念模型，在算力支撐下進行多次仿真試驗，從而進一步了解系統的功能、結構和行為。SysML只是實施MBSE的起點，而非終點。
