基于CATIA快速出圖軟件專業基礎功能研發技術實踐（一）——“批量剖視功能”研發與應用
一、背景
隨著數字化、智能化技術不斷發展，如何有效地推進設計技術手段與協同流程管理的數字化變革，是傳統水電、抽蓄等工程領域設計數字化轉型升級的重點研究?jī)?nèi)容之一。
近年來，我們結合實際工程項目，在達索3DEXPERIENCE平臺先后陸續開展了三維正向設計、三維出圖等方面的技術探索與研究，推動平臺本地化、專業化方面的建設與應用，并取得了較好的實踐效果。
二、基于CATIA快速出圖軟件介紹
基于CATIA快速出圖軟件（以下簡稱“出圖軟件”）是在水利水電工程三維出圖方面的主要研發成果之一。該軟件有效地解決了工程三維設計與二維出圖“兩張皮”現象，在三維設計成果的利用與工程圖繪制效率上起到了較好的促進與提升作用。
出圖軟件依托于達索系統平臺CAA架構進行研發，在平臺原生出圖功能的基礎上，結合設計標準、業務邏輯以及操作流程等方面需求，實現了批量剖視、高程標注、樁號標注、坡度標注、工程矢量填充、支護標注、工程圖紙說明、坐標表、工程量表等專業出圖基礎功能命令，并對水利水電工程圖紙的圖框、字體、線型、矢量圖、各專業標準大樣圖等內容配置進行了補充完善。目前已在多個水電及抽蓄工程項目中實踐應用。據不完全統計，與傳統CAD制圖對比，平均出圖效率提升30%～60%。

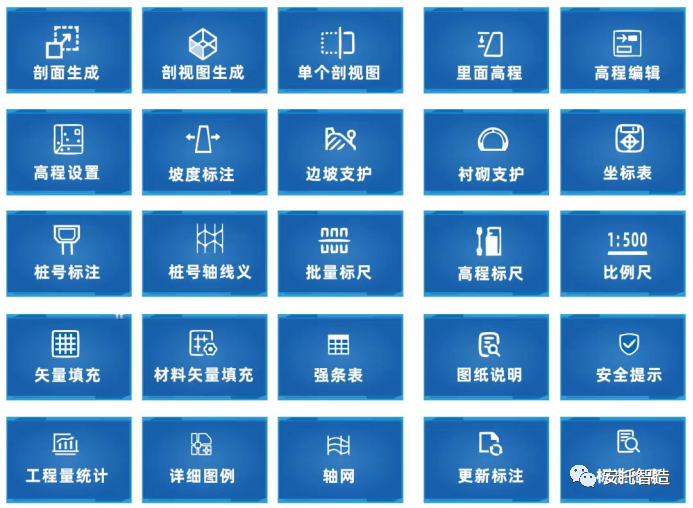

基于CATIA快速出圖軟件整體功能框架
為了更好地推進達索3DEXPERIENCE平臺在行業內的本地化、專業化發展，今后幾期將與大家分享一些專業基礎功能模塊的研發思路與案例，共同探索達索平臺在水利水電行業中的技術研發及應用推廣。
本期主要針對批量剖視功能的研發實現思路與應用案例進行介紹。
三、批量剖視功能研發思路
批量剖視功能是根據設計定義的規則在三維設計界面中生成多個自定義剖面，從而完成對工程構件體型的一鍵式快速批量剖切出圖，實現功能主要包括以下兩個方面：
①批量生成剖面集功能：通過定義設計規則，實現快速批量生成多個剖切平面，并集成在相關自定義剖面集下，為生成對應的剖視圖提供輸入的位置條件。
②一鍵生成剖視圖功能：自動讀取自定義剖面集中的各剖切平面，對工程構件體型進行一鍵批量剖切，生成對應的二維剖切視圖，為下一步工程高程、樁號、尺寸等標注工作做準備。
批量生成剖面集功能在三維的零件或裝配環境下定義執行，基于CATIA V6提供的自定義特征、繪制3D Rep、可視化接口等技術實現剖面集的批量生成，具體實現步驟如下：
Step1：讀取配置文件并初始化界面
Step2：選擇設計階段與圖紙類型
Step3：調整剖面信息，包括剖面名稱、方向、間距等
Step4：點擊“預覽”或“確定”命令執行程序
Step5：通過剖面信息與被剖的幾何體計算最大包圍盒
Step6：通過包圍盒與獲取界面剖面調整數據得到的偏移名稱、方向和距離等，計算得到偏移面的四個端點并存儲至自定義特征
Step7：將創建的剖面集插入到當前零件下并更新零組件
Step8：通過剖面特征的CATI3DGeoVisu接口，使用CAT3DBagRep繪制剖面特征輪廓
02一鍵生成剖視圖功能開發思路
一鍵生成剖視圖功能在工程圖環境下執行，具體實現步驟如下：
Step1：選擇三維空間中生成的剖面集、設定視圖比例、剖視圖的生成方式
Step2：通過選擇的剖面集對象，從三維空間利用接口CATINavigateObject獲取該對象下所有剖面
Step3：遍歷該剖面集對象，并通過自定義的特征獲取對應的屬性信息
Step4：生成三視圖（正視圖、前視圖、左視圖）或獲取當前激活的視圖
Step5：根據剖面特征在當前視圖的投影計算剖面線上兩個端點
Step6：根據剖面線端點、投影方向、視圖比例，使用CreateSectionView方法創建剖視圖并對剖視圖重命名
Step7：待所有剖視圖生成完成之后，根據排布規則對所有剖視圖進行位置調整
Step8：自動計算剖視圖位置排布后顯示所有剖視圖，鼠標左鍵選擇視圖生成位置完成剖視圖的生成
四、批量剖視功能交互設計
批量生成剖面集功能交互設計步驟如下：
Step1：預定義剖視圖生成規則形成配置文件：以零點或坐標軸為基準，分別以XY方向、YZ方向、ZX方向按照給定偏移距離創建平面，并將該平面作為剖面。
Step2：在裝配或零件環境下，激活“批量生成剖面集”命令，選擇設計階段、選擇圖紙類型，根據選擇圖紙類型從配置文件獲取對應的剖面集生成要素，并初始化顯示到界面。
Step3：根據需要修改剖面名稱、調整偏移方向和偏移距離；
Step4：可預覽剖面集中的剖面與剖切對象的位置關系，如果剖面位置不理想可繼續調整，再進行預覽；
Step5：點擊確定，批量生成剖面集。

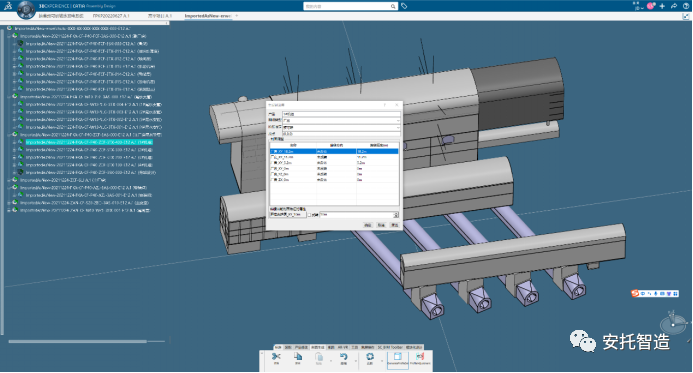

批量生成剖面集功能交互界面

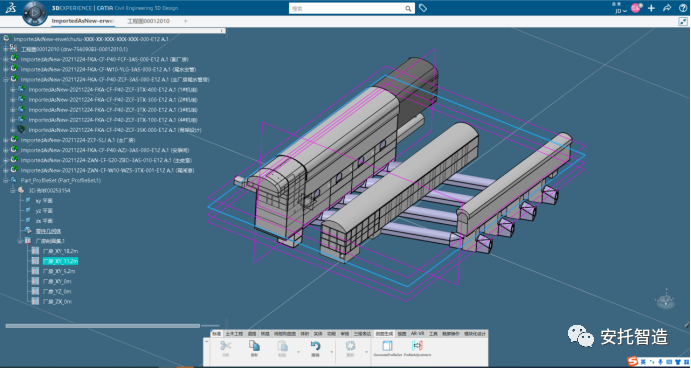

批量生成剖面集功能交互結果
一鍵生成剖視圖功能交互設計步驟如下：
Step1：激活“剖面視圖生成”命令，跨窗口選擇三維空間內的剖面集合，自動獲取階段設定（與批量生成剖面集的階段設定一致），設置視圖比例，選擇生成方式。
Step2：鼠標點擊位置，生成視圖。

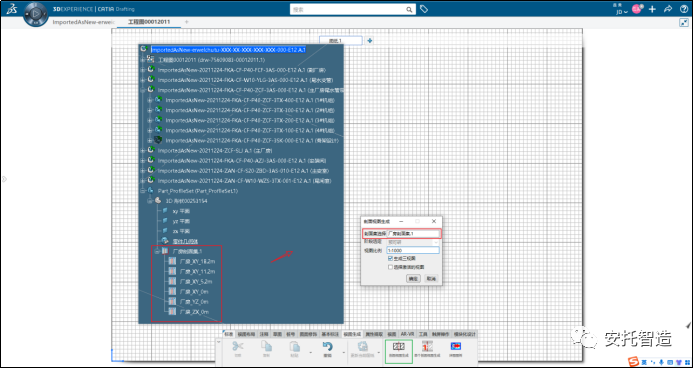

一鍵生成剖視圖功能交互界面

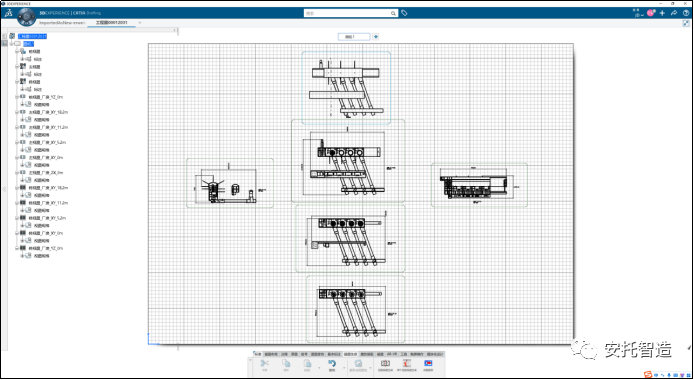

一鍵生成剖視圖功能交互結果
五、結語
隨著數字化設計研發的深入推進，快速出圖軟件作為銜接三維成果與二維圖紙的重要功能模塊，基于設計數據中心與專家知識經驗庫，融合設計管理流程與技術標準，正在開展進一步的智能化研發應用工作。
