摘要
本文通過對輸變電行業中具有代表性的配電變壓器生產物流進行仿真，從而研究輸變電行業離散型生產的仿真技術應用，驗證行業內車間工藝布局物流仿真的可實施性。本文針對某企業實際項目，通過DELMIA軟件進行配電變壓器生產區域及廠內設備三維建模、車間物流仿真，對工藝設計方案、各區域的生產節拍及設備利用率等進行仿真分析，達到了仿真結果對于實際項目設計的數據支撐。
關鍵詞：輸變電行業，物流仿真，生產節拍，設備利用率，DELMIA
近年來，隨著數字化、智能化生產的發展，國內制造企業對虛擬仿真技術越來越重視。目前在汽車、機械加工、航空航天等行業已開展三維工藝物流仿真業務，而輸變電行業在車間完整工藝物流仿真分析方面還沒開展應用。
《國家智能制造標準體系建設指南》在智能工廠的設計標準中對于仿真分析進行了說明，并且根據《智能工廠通用技術要求》（GB/T 41255-2022）中關于物流系統優化中也對車間物流系統仿真提出了要求。輸變電行業生產產品主要包括變壓器、開關、電容器、互感器、套管、換流閥等，多數產品生產屬于離散型。根據生產工藝要求，多數工位為人工操作，產品自動化程度相比汽車、機械加工行業低。部分產品（超高壓及特高壓產品）體積或重量相對較大，市場需求較低，實現自動化更加困難。
本文根據輸變電離散型生產特點，選定配電變壓器作為研究對象進行物流仿真研究，為輸變電行業其他產品物流仿真作為技術參考。配電變壓器產量較高，產品較小，加工及物流設備自動化水平較高。
本文利用法國達索公司的DELMIA軟件進行物流仿真技術應用研究，可以有效評估工藝布局方案并提出優化建議，提前發現規劃問題、物流瓶頸等，提前給予方案優化，在自動化物流系統中物流仿真技術可以解決多設備協同調度、多目標優化等復雜系統規劃問題，驗證智能設備調度策略的可靠性和工藝布局設計的合理性，輔助企業規劃者更合理地完成物流系統的設計和規劃。在降低成本的同時能夠提高生產效率，為管理者決策提供依據。大型企業的全廠物流是一個大型、復雜的動態系統，投資巨大，在規劃設計階段進行建模和仿真，可為物流方案規劃設計提供量化的數據支撐。
項目概述
本配電變壓器項目生產車間南北長87.8m，東西寬61.83m，一層凈高約5.5m，面積約5459㎡。
按照智能制造發展理念，在廠房內引入國內先進的生產試驗設備和物流倉儲設備，結合生產工藝流程以及數字化制造技術，規劃布局配電變壓器智能制造產線。產線主要完成配電變壓器硅鋼鐵心制作、線圈制作、器身裝配、器身干燥、總裝注油和試驗檢測。根據生產特點和倉儲需求，引入硅鋼卷料、箔材、電磁線及非晶鐵心、產成品及靜放產品專用存放倉庫，有效利用了車間內的使用面積。根據產品節拍式生產要求，實現準時化物料配送，提高物流轉運效率。
設備模型建立
根據廠房內各設備設計參數，使用SolidWorks、CATIA等三維設計軟件，進行廠房各設備的結構三維建模，圖1為立體貨架的三維模型

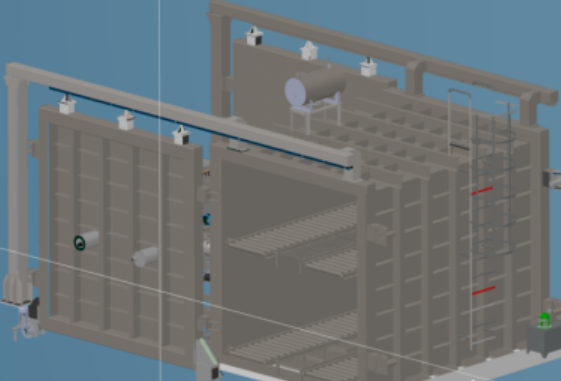

圖1 干燥罐設備三維模型

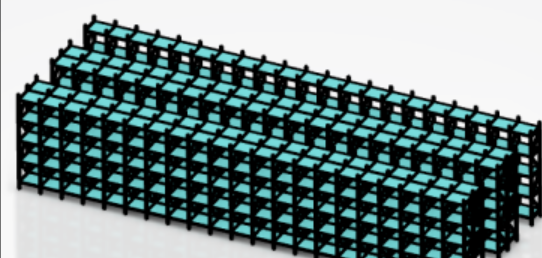

圖2 立體貨架三維模型
廠房物流模型搭建
通過DELMIA軟件的Plant Layout Design模塊進行環境搭建，設備模型參數、數量、定位均以工藝方案規劃進行環境搭建。

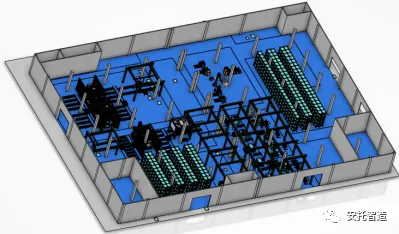

圖3 廠房模型
圖4 工藝平面及三維布置圖
在Plant Layout Design模塊中根據工藝生產設備、物流設備、存儲設備等分類定義所有資源屬性，其中工藝生產設備定義為NC機械，立體庫及平庫等定義為存儲器。

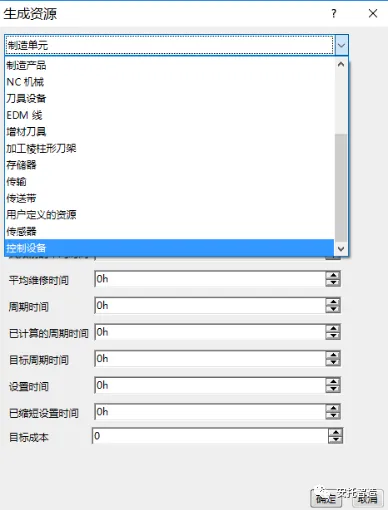

圖5 工藝設備資源定義
仿真分析
物流仿真參數設定
根據企業實際生產情況，鐵心剪切、鐵心裝配、線圈繞制、器身裝配、總裝配、真空注油、試驗檢測均按單班次作業，按照250天的工作日，每班次10小時；線圈干燥、器身干燥工序按連續工作制考慮，那么日產能規劃按照80臺設計。
根據各生產區內部物流及生產區之間的物流關系，完成整個車間的生產物流。
圖6 生產車間物流邏輯關系圖
在物流仿真分析前，通過工廠流狀態檢查來確定邏輯關系定義是否存在定義錯誤。
圖7 工廠流狀態檢查
根據完成的物流仿真設計，進行物流仿真分析，在仿真過程中，合理設計仿真時長，通過觀察各設備運行狀態及產能狀態分析物流設計中可能存在的問題，實施過程中通過物流生產的不斷迭代，分析設計過程中存在的部分邏輯關系、屬性定義、料盤數量、時長定義等錯誤及遺漏問題，通過不斷調整，完成工藝物流分析。

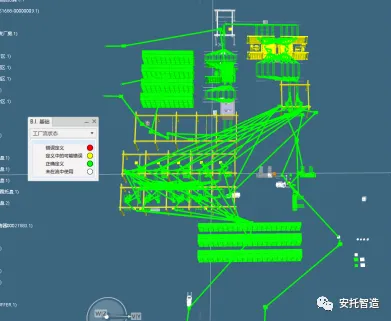

圖8 仿真過程中設備運行狀態檢查
仿真數據及結果
結合生產特點、生產周期及軟件特點，仿真時長設計為一周（7天），預熱時間為一天（24h），仿真總時長為182h。

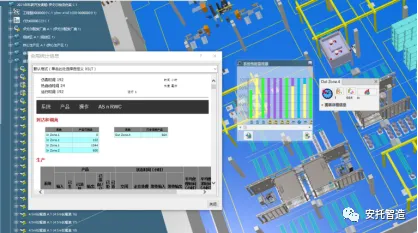

圖9 仿真分析數據監控

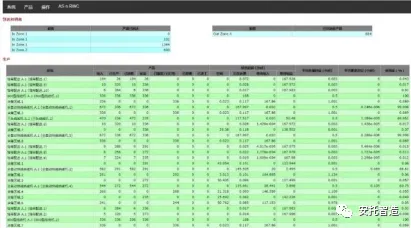

圖10 主要設備仿真結果一

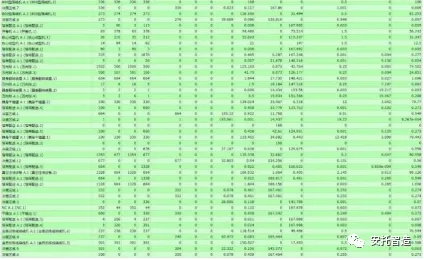

圖11 主要設備仿真結果二
通過對車間生產總體仿真，結果顯示8天（含預熱）生產柱上變產品共664臺，去掉一天預熱，平均一天產能約為95臺。
對主要設備仿真結果進行對比分析如下：
1.繞線機
繞線機設備仿真結果匯總，具體見表1所示。通過分析設備利用率，部分設備利用率達到了100%，設備平均利用率為87.9%，結合仿真數據一天產能為95臺，按照設計一天80臺計算，平均設備利用率為74%（未包括上下料、更換電磁線等時間），經過分析，仿真結果滿足設計要求。
2.鐵心成型設備

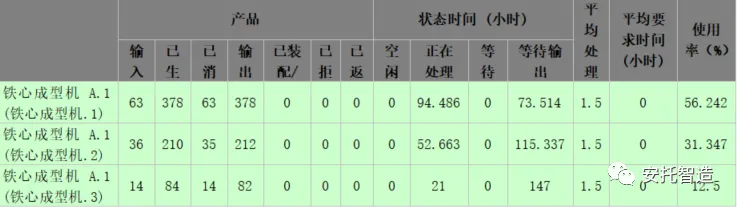

鐵心成型設備仿真結果匯總，具體見表2所示。通過分析設備利用率，利用率分別為56.2%、31.3%、12.5%，經過分析，鐵心成型機兩臺即可滿足使用需求，設計實際情況為購買兩臺，預留一臺，仿真結果滿足設計要求。
3.器身干燥設備
器身干燥設備仿真結果匯總，具體見表3所示。通過分析設備利用率，利用率分別為79.77%、79.4%，以上數據未包括進出罐時間，僅為干燥罐干燥過程的利用率。經過分析，仿真結果滿足設計要求。
4.真空注油設備

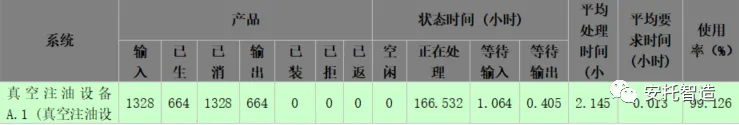

真空注油設備仿真結果具體見表4所示。通過分析設備利用率，利用率達到99.1%，說明真空注油設備基本滿負荷運行時，一天產能為96臺。經過分析，真空注油設備為該項目瓶頸設備，但滿足產能設計需求。
5.移動托盤
根據仿真過程移動托盤設計，主要分析線圈托盤及器身托盤數量，通過分析移動托盤利用過程及產能達產數量，仿真過程中的料盤數量滿足仿真要求，其中線圈移動托盤仿真數量為70個，器身移動托盤為100個，此托盤數量均為車間布置托盤最小數量。
表1 繞線機仿真結果匯總
表2 鐵心成型設備仿真結果匯總
表3 器身干燥設備仿真結果匯總
表4 真空注油設備仿真結果匯總
結語
本文采用達索系統DELMIA軟件物流仿真模塊，通過對某公司配電變壓器智能制造項目進行物流仿真分析，結合原產線設計數據，達到了仿真所需數據的導出及仿真結果對于實際項目設計的數據支撐。仿真過程中，結合軟件的功能模塊，需進行各種功能的組合來實現對于離散型生產各工序的工藝要求，通過仿真過程的操作，物流仿真應用適用于輸變電行業的工藝布局方案設計，達到提前驗證設計文件并進行優化的效果。
