抽水蓄能電站利用水位差儲發能，低峰抽水儲能，高峰放水發電，具備高效可調度與可再生特性，助力能源轉型與可持續發展。

抽水蓄能電站BIM設計的難點

水電站的BIM設計整合建筑、結構和電氣系統等數據，實現設計、施工和運營的協同與集成。隨著抽蓄電站工程規模與復雜程度日益提高，以及電子電器技術產業不斷發展，電氣專業作為水電BIM設計集成領域的重要學科之一，其設計與建造環節面臨日益嚴峻的壓力。相比于其他專業，電氣專業的設計與建造有總體規模大、系統復雜度高和研發周期短特點。

主要軟件

3DEXPERIENCE

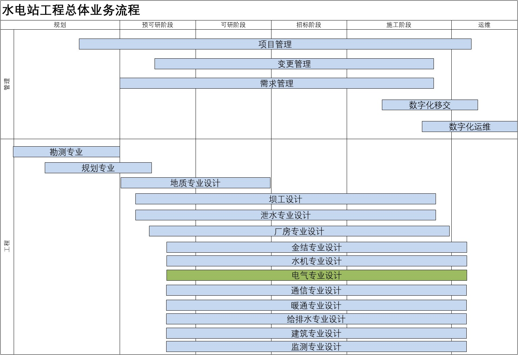

總體業務流程

• 抽蓄電站研發階段

• 設計規劃階段

• 預可研設計階段

• 可研設計階段

• 施工詳圖設計階段

• 施工建造階段

• 設備及系統調試階段

• 系統運行與維護階段

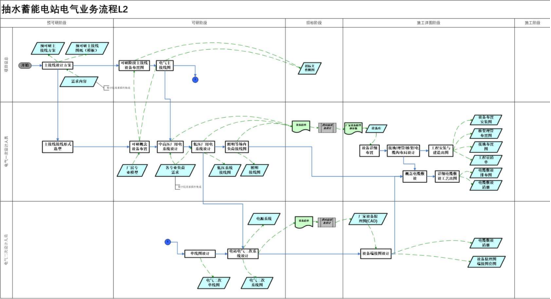

電氣專業設計流程

• EWIS全流程包含電氣系統集成，EWIS綜合集成與線束安裝與制造工程。

• 設計工作主要圍繞電原理圖，電氣接線圖，線束安裝組件圖，線束展平組件圖的數據交互相繼開展。

• 設計過程中同各系統物理架構與各階段數字樣機之間交互協調。

• 在時間維度，在技術設計階段(C)開始電原理圖與EWIS綜合的打樣工作，工程設計和試制階段(S)開展全面的發圖工作。

業務流程介紹

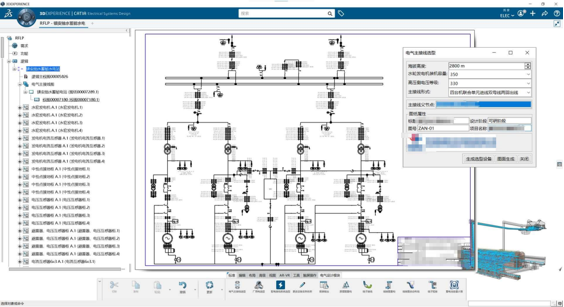

主接線系統設計

電氣主接線設計是抽水蓄能電站電氣設計的核心內容，表現了電站內各主要電氣設備間的連接關系，主要設計內容包括：抽蓄電站本期、遠期和終期的建設規模，以及與電力系統的連接方式和出線情況；電站內各級電壓母線的接線方式以及發電電動機、變壓器與各級電壓母線的連接方式；各級電壓系統中性點的接地方式；各級電壓母線、發電電動機、變壓器、電抗器、斷路器、隔離開關、接地開關、電壓互感器、電流互感器、避雷器、電纜等的配置，以及這些設備和元件的主要參數。

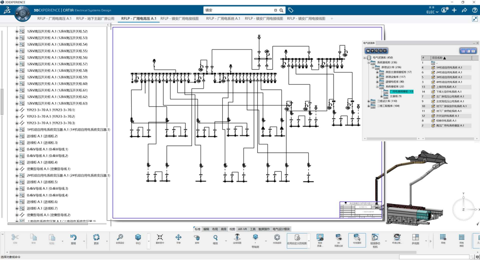

廠用電系統設計

抽水蓄能電站廠用電系統設計主要指電廠內部電氣系統的規劃與設計，包括發電機的接入與調節控制、變壓器與開關設備的配置、電能輸送與分配系統、設備保護與安全措施等。設計的目標是確保電站的運行穩定、電力負荷平衡、安全可靠，同時滿足工業用電需求，并根據實際情況選擇合適的電力傳輸方式和電力負荷管理策略，以提高電站的經濟性和能源利用效率。

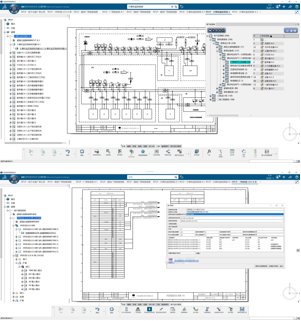

電氣二次系統設計

電氣二次系統設計主要工作有：電氣二次系統圖設計和電氣二次端子接線圖設計。電氣二次系統圖是一種用于描述電氣系統從主設備到二次儀表等接口的連接方式和電氣信號流向的圖表。該圖將變電所、控制室、輔助設備和儀表等通過不同的信號和電纜連接起來的系統組成和結構。電氣二次系統圖標識了各個設備之間的連接方式、信號傳輸方向和類型、供電方案以及保護措施等關鍵信息，同時也指示了電氣系統的整體架構和工作原理。電氣二次系統圖是電氣系統設計、建設、調試和維護的重要參考和指導文檔。
