客戶現狀與挑戰：

近年來，飛機作為現代交通的重要工具，其安全性和可靠性一直備受關注。然而，在設計、制造、使用、維護和管理等多重因素的交織影響下，飛機上與線束密切相關的線路問題依舊層出不窮，成為了制約航空業發展的一大難題。為了有效應對這一挑戰，業界開始采取一種全新的視角和方法，即將EWIS作為一個獨立且重要的系統來進行深入研究和規范。這一開創性的舉措，無疑為解決線路問題提供了新的思路和方向。

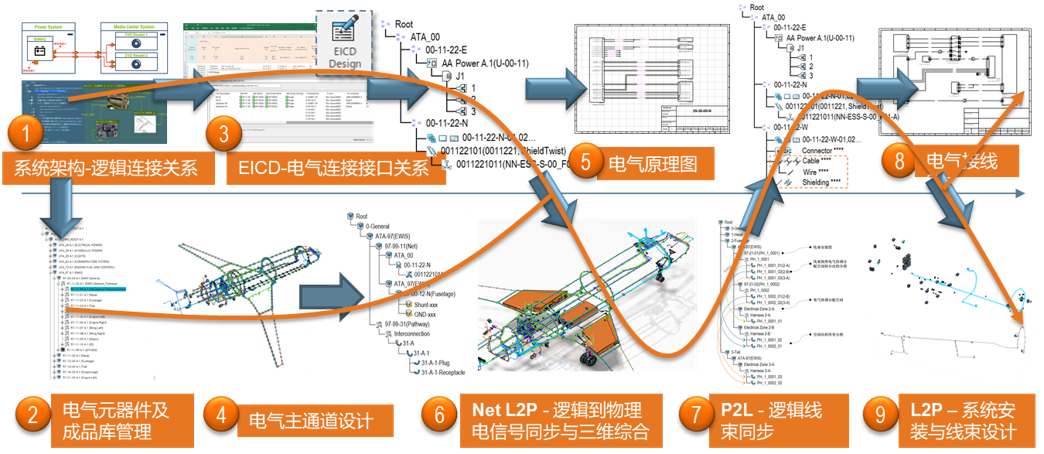

大型飛機的EWIS設計核心業務流程：

• 物理架構設計流程

• 電原理圖設計流程

• 綜合設計流程

• 電氣接線圖設計流程

• 物理線束設計流程

• 線束安裝圖設計流程

• 線束組件圖設計流程

方案實施分為三個階段：

• 第一階段：方案導入部署：在用戶現場進行EWIS解決方案套裝部署。

• 第二階段：型號應用指導：指導用戶使用解決方案套裝開展型號研制過程適配工作。

• 第三階段：方案調整適配：結合行業特性和用戶的型號研制流程，進行EWIS解決方案套裝的調整。

EWIS關鍵技術：

• 一體化研發流程

一體化研發流程打通了電氣設計所有環節，通過自動同步和知識工程使設計流程實現了盡可能少的重復定義，減少了設計環節數量，將設計師從高強度重復文檔工作解放出來，實現設計工作自動化。

• 2D/3D統一，并行設計，周期短

2D/3D完整統一，使得高度并行設計成為可能，縮短了設計周期；架構-原理-物理之間的數據追溯性，為增量設計、設計變更提供了可靠保障。

• 信號拓?fù)渑c線束安裝同步，實現3D可視化布局

通過上下文設計能力，實現信號拓?fù)湓O(shè)計和線束安裝一脈相承，使得整機早期線纜布局高度3D可視化。

• 線束設計自動分析合規

在線束安裝設計階段，通過基于平臺的知識工程能力，支持錄入EWIS規則代碼，對全機線束進行自動批量分析，能夠確保設計結果符合EWIS規范要求。

基于國內通用設計流程，并參考其他文獻先進經驗總結，定義電氣集成設計、EWIS綜合設計與線束安裝與制造的完整業務流程，總結出基于3DEXPERIENCE平臺較為完整的設計方法與模型化設計標準，使之能夠引導s設計師掌握一種標準化、規范化的EWIS設計思想，進而指導從業者使用先進方法，開展高質量EWIS設計工作。

項目典型成果：某飛機應用實施項目

EWIS是航空航天產品設計過程中非常重要的一環，在很大程度上決定了產品的安全性、重量、性能、壽命、制造成本和使用成本。在EWIS設計中，不僅需要滿足總體、系統、結構等其它專業的協調要求和約束條件，而且涉及到電氣，布置、結構、電磁等多個學科，還涉及到設計、制造、售后服務等多個部門。在設計過程中，需要根據各系統、各學科、各部門之間相互聯系、相互制約的關系，考慮成百上千個設計變量、目標、工程約束條件，進行大量的設計方案對比、設計更改和優化，不斷地進行設計協調和循環，以獲得最終的方案。 然而，在設計過程中，其存在如下問題：

• 產品研制的周期越來越短，設計任務愈加繁重，單純的原理圖設計工具已經成為瓶頸，現有設計平臺無法滿足型號研制要求。

• 電氣設計、線束結構設計、工藝、制造等軟件都是不同廠家研制，缺乏統一的電氣線束設計平臺。

• 缺乏專業的三維線束設計工具，原有的設計過程依靠CATIA的管路管線模塊進行線纜布置，無法考慮電纜線束的電氣特性。

針對用戶的業務痛點，通過部署安托的EWIS解決方案套裝，在對用戶當前的系統研制業務流程進行充分梳理和分析的基礎上，對解決方案套裝進行了適配，實現了EWIS在復雜型號系統研制中的應用落地，有效支撐基于模型開展型號系統設計的業務模式。

通過部署安托的EWIS解決方案套裝，為用戶的復雜型號系統研制帶來了如下價值提升：

• 一體化研發流程打通了電氣設計所有環節，通過自動同步和知識工程使設計流程實現了盡可能少的重復定義，減少了設計環節數量，將設計師從高強度重復文檔工作解放出來，實現設計工作自動化。

• 2D/3D完整統一，使得高度并行設計成為可能，縮短了設計周期；架構-原理-物理之間的數據追溯性，為增量設計、設計變更提供了可靠保障。

• 通過上下文設計能力，實現信號拓?fù)湓O(shè)計和線束安裝一脈相承，使得整機早期線纜布局高度3D可視化。
