業務挑戰

• 面向復雜產品的研制，如何在研制階段和批產階段進行精準的技術狀態管理，以提高產品的質量？

• 面向基于MBD的三維設計，如何承接三維設計數據并充分應用MBD信息進行工藝設計并傳遞至生產？

• 面對多品種的研制需求，如何做到模塊化重用？提升產品研制效率，節省研制成本？

• 面對激烈的市場競爭，如何縮短研制周期，使得產品盡快推出市場？

• 面向規?；a(chǎn)，工藝設計如何支撐節拍制、流水線的作業模式？

• 面向復雜產品的三維可視化及BOM管理，現有信息化系統性能受到嚴重的挑戰。

解決方案

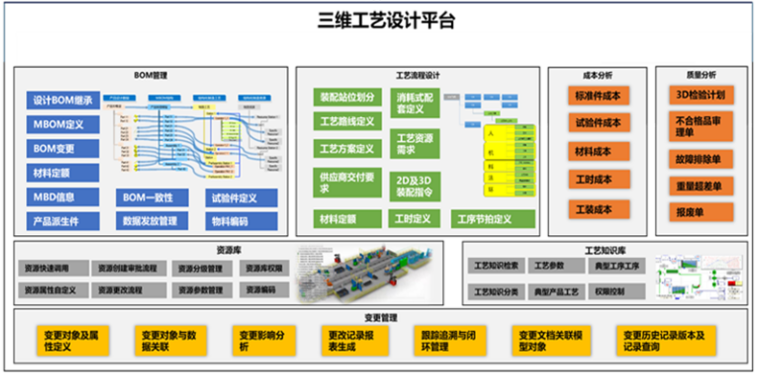

安托面向復雜產品的數字化工藝解決方案是一套累積了多年在航空各主機廠實施達索產品的經驗，構建的一套解決方案。

涵蓋設計工藝協同、頂層工藝規劃（工藝分工、MBOM規劃、材料定額）、詳細工藝設計（裝配、零件、檢驗）、工程更改貫徹、供應商協同、配置管理、工藝知識庫/資源庫等場景。

同時，以系統為載體，借鑒航空各主機廠最新的研制模式，配套相關業務領域的業務流程、標準規范、組織架構等最佳實踐。

基于XBOM的數據端到端貫通，以XBOM為主線，打通從研發到生產交付的全鏈條業務環節，確保上下游數據的一致性及精準的技術狀態管控。

基于MBD模型的工藝設計，針對設計已全面采用三維產品設計的模式，并以基于MBD的三維模型作為設計發布的唯一可信數據，工藝端需支持基于三維模型開展工藝設計并將結構化數據向下游貫徹?；趩我粩?shù)據源，實現對MBD設計信息的充分應用，提升工藝設計質量。

基于成熟度的設計制造協同

• 成熟度定義管理：產品數據中增加“成熟度等級”標簽，進行產品數據的成熟度管理，當某部分產品達到成熟度狀態，則通知工藝開展相關工作。

• 工藝性審查：針對設計零組件進行工藝預分工，按照預分工，基于MBD模型進行工藝審查，添加審查意見并追蹤意見閉環。

• 基于成熟度的工藝協同：基于特定的設計成熟度，工藝并行開展工藝總方案設計、工藝分工、材料定額、長周期工裝設計、詳細工藝設計等活動，大幅縮短產品研制周期，實現發圖即制造。

面向批產的批架次生產狀態管理

• 工藝設計庫以裝配工藝方案為驅動，用于管理面向未來的產品設計過程中以構型為單位的技術狀態；

• 以工藝構型項為單位消耗設計模塊形成面向特定構型的裝配指令集合，可支持多方案；

• 工藝設計庫中的裝配工藝文件形成一個“工藝池”，當配套一致，則被引用；

• 工藝執行庫以構型配置單為驅動，用于管理飛機生產過程中以批架次為單位的技術狀態；

• 執行庫中的每個CA下的AOL（AO清單）來源于設計庫中的工藝構型項，對應唯一生產的某一批架次；

• 基于批架次MBOM，記錄生產過程中的生產記錄、質量記錄、超差/偏離等狀態，形成交付BOM；

模塊化配置管理（構型），借鑒國內外航空先進的構型管理理念，定義了模塊化配置管理。實現模塊化的設計-工藝-制造，提升產品研制效率。

消耗式工藝設計，確保EBOM與MBOM的一致性，解決復雜產品研制中工藝設計數據一致性難以保證的問題。充分應用MBD模型中的設計信息，確保設計過程的單一數據源。

業務價值

面向工程研制階段的價值

1）通過基于成熟度的設計制造協同，在設計階段，工藝、工裝、供應商即基于不同的設計成熟度并行開展相關工作，大幅縮短飛機研制周期；

2）通過航空行業國內外先進的構型管理模式，在面向大型復雜產品的設計及工程變更頻繁的情況下，確保飛機技術狀態的精準管控，減少由此造成返工帶來的時間和成本上的損失；

3）通過消耗式工藝設計模式，實現了基于單一數據源的工藝設計，為制造符合性驗證提供了保障，并提升了飛機研制的質量。

面向批生產階段的價值

1）通過構型管理及單架次MBOM的管理，確保了批產階段構型更改跟蹤性問題，保證生產質量的穩定性和飛機零部件供應及時性問題；

2）通過工藝設計庫與執行庫的規劃，確保批產階段面向不同構型的工藝快速復用問題，避免了不同構型下工藝需重復設計的問題；

3）基于關聯數據模型，將工藝、生產、質量、適航、供應商、成本等數據納入統一管控，為面向特定構型的訂單生產的快速評估提供數據支撐。
